Introducción
Cada sección consta de tres elementos. Estos elementos son la base de bus, el módulo electrónico y el bloque de terminales.
Elementos

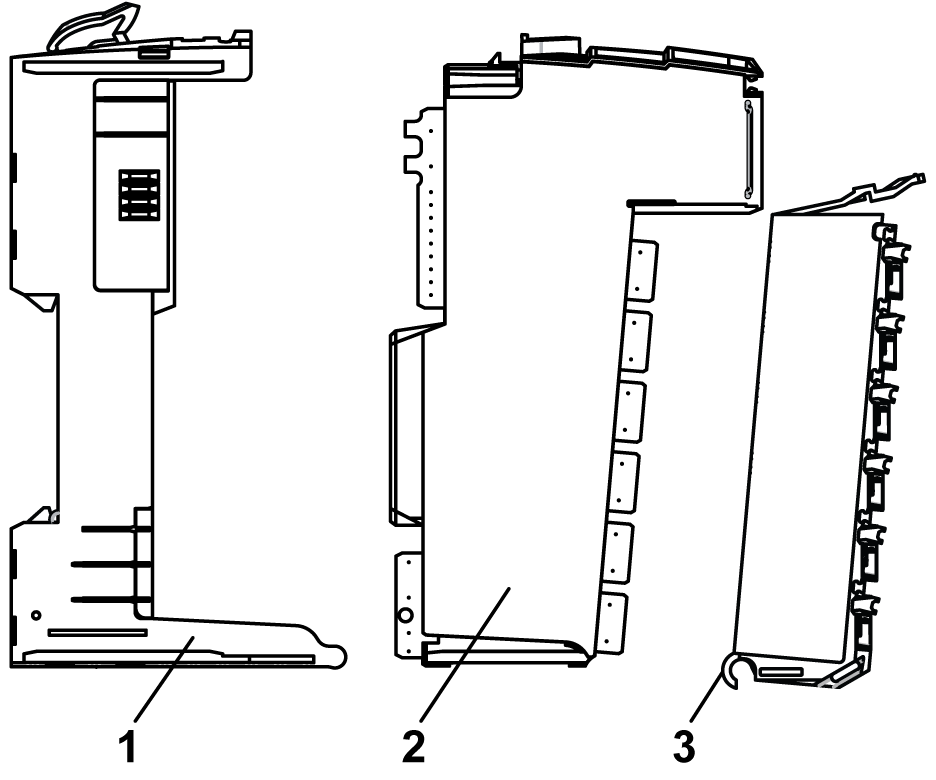

En la ilustración siguiente se muestran los elementos de una sección.
1 Base de bus
2 Módulo electrónico
3 Bloque de terminales
Los tres componentes en conjunto forman una unidad integral resistente a las vibraciones y a las descargas electrostáticas.
|
AVISO
|
|
DESCARGA ELECTROSTÁTICA
-
No toque los contactos del módulo electrónico.
-
Mantenga el conector en su lugar durante el funcionamiento normal.
Si no se siguen estas instrucciones, pueden producirse daños en el equipo.
|
Dimensiones

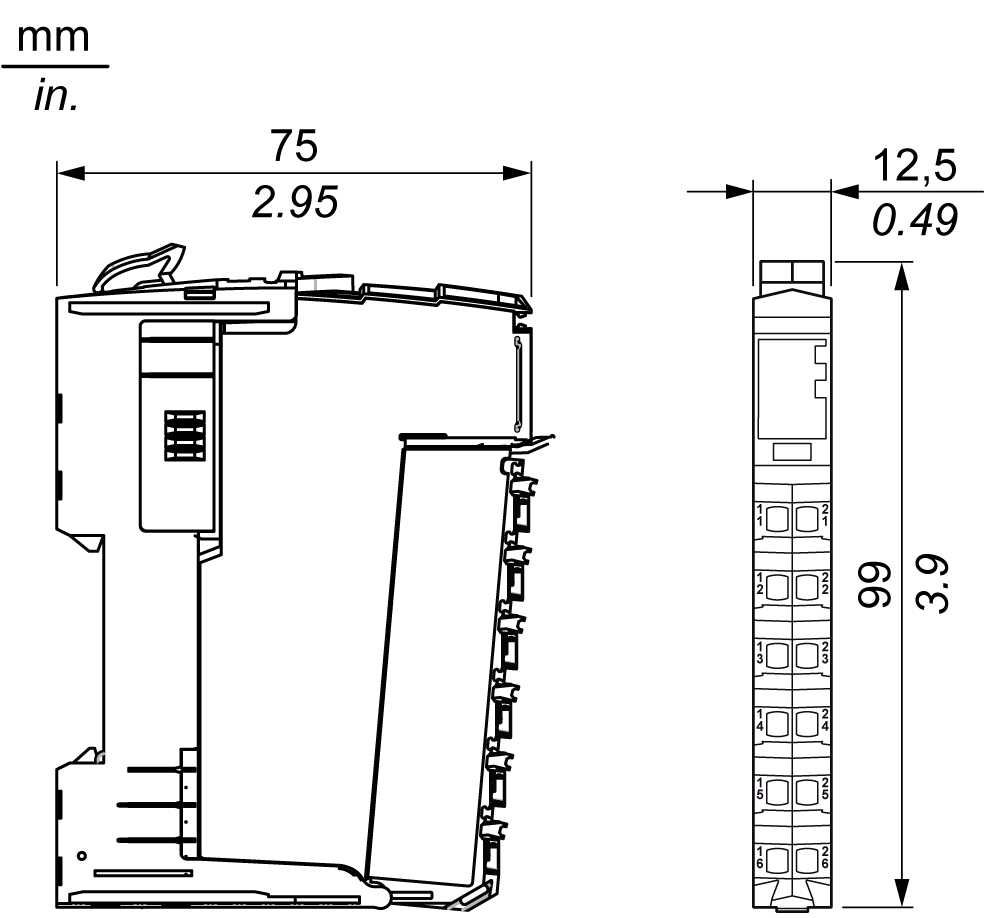

En la ilustración siguiente se muestran las dimensiones de una sección:
Asignación de pins
En la ilustración siguiente se muestran las asignaciones de pins de los bloques de terminales de 6 pins, 12 pins y 16 pins, respectivamente:
