Carte SD

Présentation

Lorsque vous manipulez la carte SD, suivez les instructions ci-après pour éviter la perte ou la dégradation des données internes de la carte, ou le dysfonctionnement de la carte :

AVIS
PERTE DE DONNÉES D'APPLICATION
  • Ne stockez pas la carte SD dans un lieu exposé à de l'électricité statique ou à des champs électromagnétiques probables.
  • Ne stockez pas la carte SD au soleil, près d'un appareil de chauffage ou dans tout autre endroit susceptible de connaître des températures élevées.
  • Ne courbez pas la carte SD.
  • Ne faites pas tomber la carte SD et ne la heurtez pas contre un autre objet.
  • Conservez la carte SD au sec.
  • Ne touchez pas les connecteurs de la carte SD.
  • Ne désassemblez pas et ne modifiez pas la carte SD.
  • Utilisez uniquement des cartes SD formatées en FAT ou FAT32.
Le non-respect de ces instructions peut provoquer des dommages matériels.

Le M241 Logic Controller ne reconnaît pas les cartes SD formatées en NTFS. Formatez la carte SD en FAT ou FAT32 sur votre ordinateur.

Lorsque vous utilisez M241 Logic Controller et la carte SD, respectez les instructions ci-après pour éviter toute perte de données cruciales :

  • Une perte de données accidentelle peut se produire à tout moment. Une fois les données perdues, elles ne peuvent plus être récupérées.

  • Si vous retirez la carte SD en force, les données qui y sont stockées risquent d'être endommagées.

  • Si vous retirez une carte SD en cours d'accès, vous risquez d'endommager la carte ou ses données.

  • Si la carte SD n'est pas correctement positionnée lors de son insertion dans le contrôleur, les données de la carte et du contrôleur risquent d'être endommagées.

AVIS
PERTE DE DONNEES D'APPLICATION
  • Sauvegardez les données de la carte SD régulièrement.
  • Ne mettez pas le contrôleur hors tension et ne le réinitialisez pas. N'insérez ou ne retirez pas la carte SD pendant que le système accède aux données stockées sur celle-ci.
Le non-respect de ces instructions peut provoquer des dommages matériels.

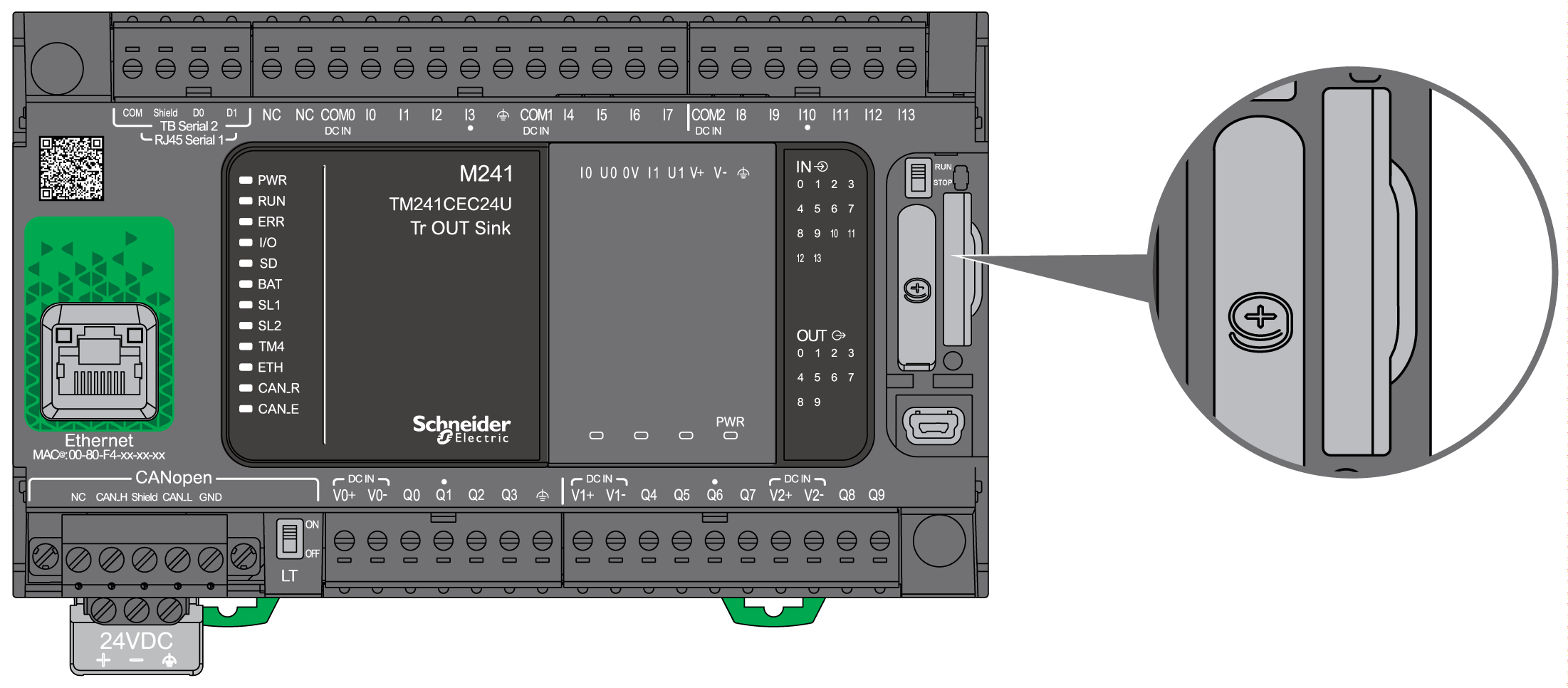

La figure ci-dessous montre l'emplacement de la carte SD :

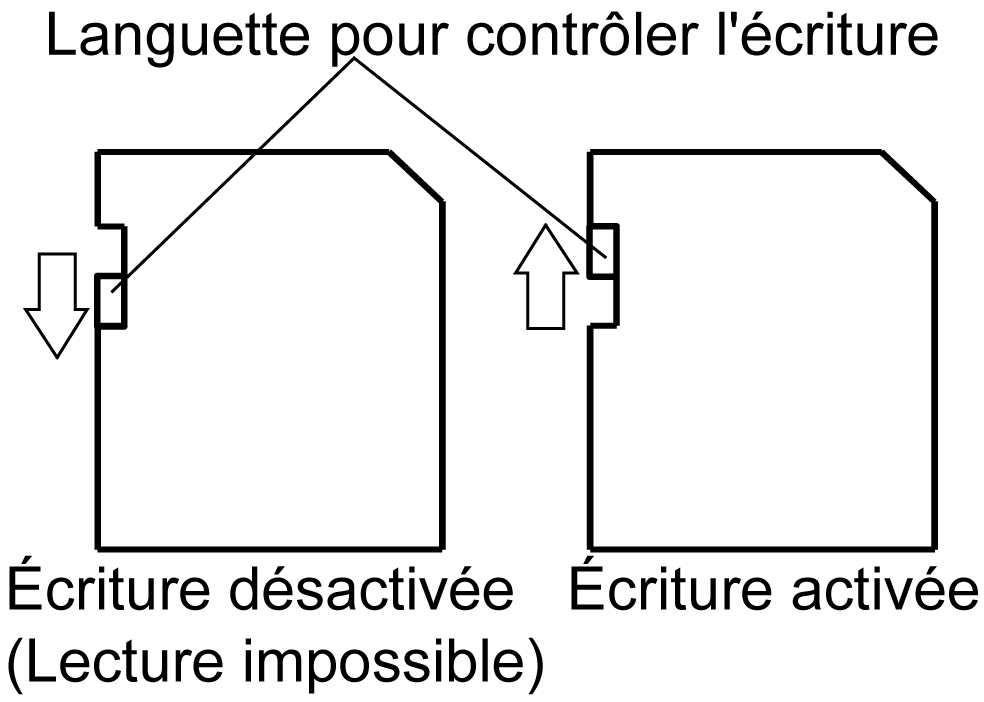

La languette de commande d'écriture permet d'empêcher les opérations d'écriture sur la carte SD. Pour autoriser l'écriture sur la carte SD, relevez la languette comme indiqué sur la figure de droite. Veuillez consulter les instructions du fabricant avant d'utiliser une carte SD.

Etape

Action

1

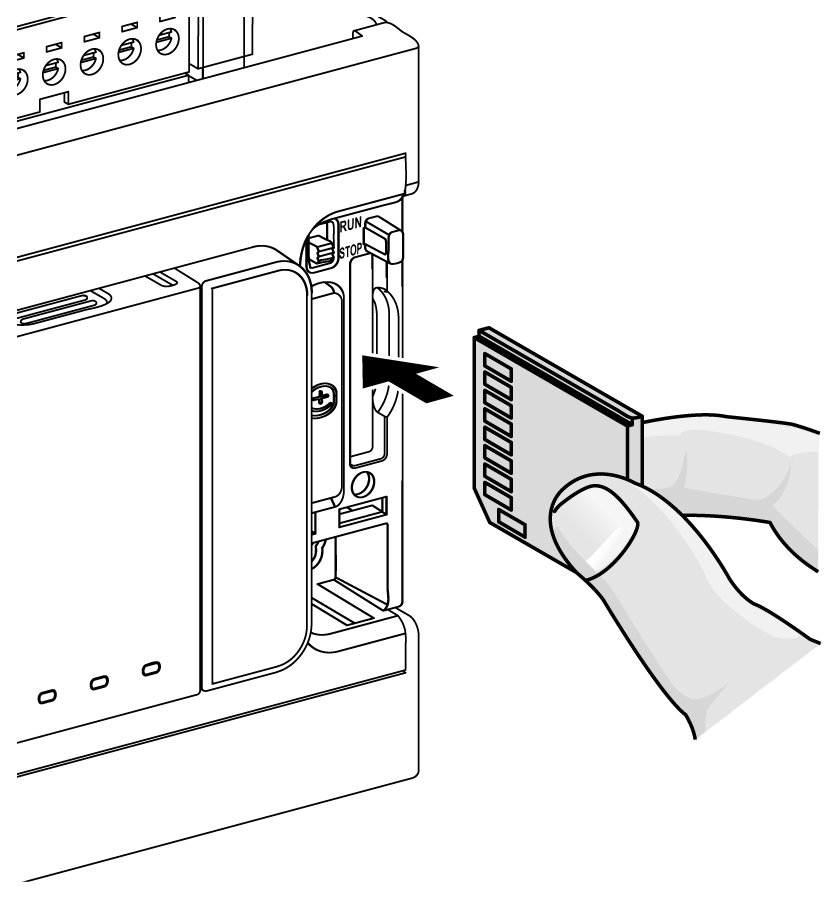

Insérez la carte SD dans son emplacement :

2

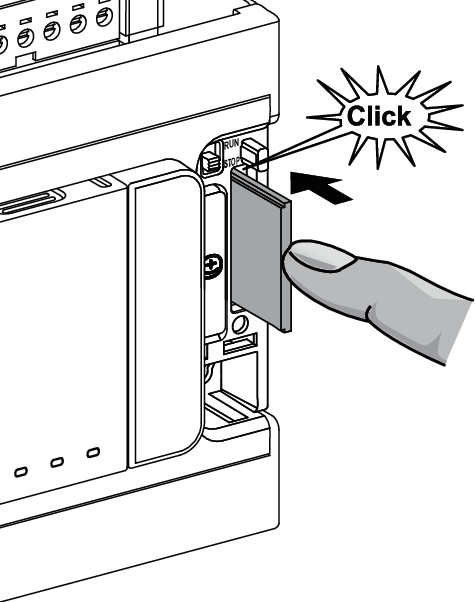

Poussez jusqu'à entendre le déclic.

Caractéristiques de l'emplacement de la carte SD

Rubrique

Caractéristiques

Description

Type pris en charge

Capacité standard

SDSC

Haute capacité

SDHC

Mémoire globale

Taille

32 Go maximum (SDHC uniquement)

Caractéristiques du TMASD1

Caractéristiques

Description

Nombre de retraits de la carte

1 000 fois au minimum

Durée de rétention des fichiers

10 ans à 25 ℃ (77 °F)

Type de mémoire Flash

SLC NAND

Taille mémoire

256 Mo

Température ambiante de fonctionnement

-10 à 85 °C (14 à 185 °F)

Température de stockage

-25 à 85 °C (-13 à 185 °F)

Humidité relative

95 % maximum sans condensation

Cycles d'écriture/d'effacement

3 000 000 (environ)

Voyant d'état

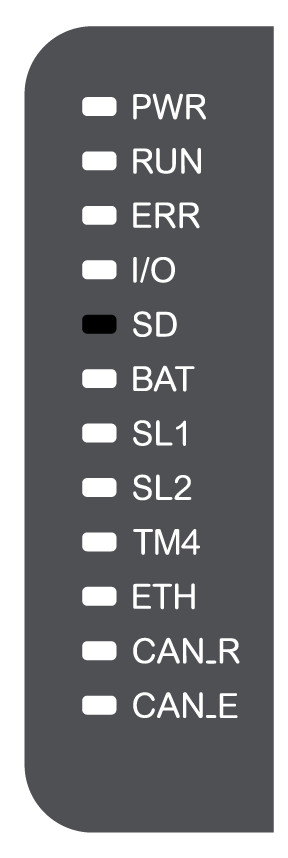

L'illustration suivante montre les voyants d'état :

Le tableau suivant décrit le voyant d'état de la carte SD :

Etiquette

Description

Voyant d'état

Couleur

Statut

Description

SD

Carte SD

Vert

Allumé

Indique un accès en cours à la carte SD.

Eteint

Indique que la carte SD n'est pas en cours d'accès.
