Montage du M251 Logic Controller - Positions et dégagements

Introduction

Cette section décrit les positions de montage correctes du M251 Logic Controller.

NOTE : Respectez les espacements appropriés pour permettre une ventilation suffisante et maintenir une température ambiante conforme aux caractéristiques environnementales.

Position de montage correcte

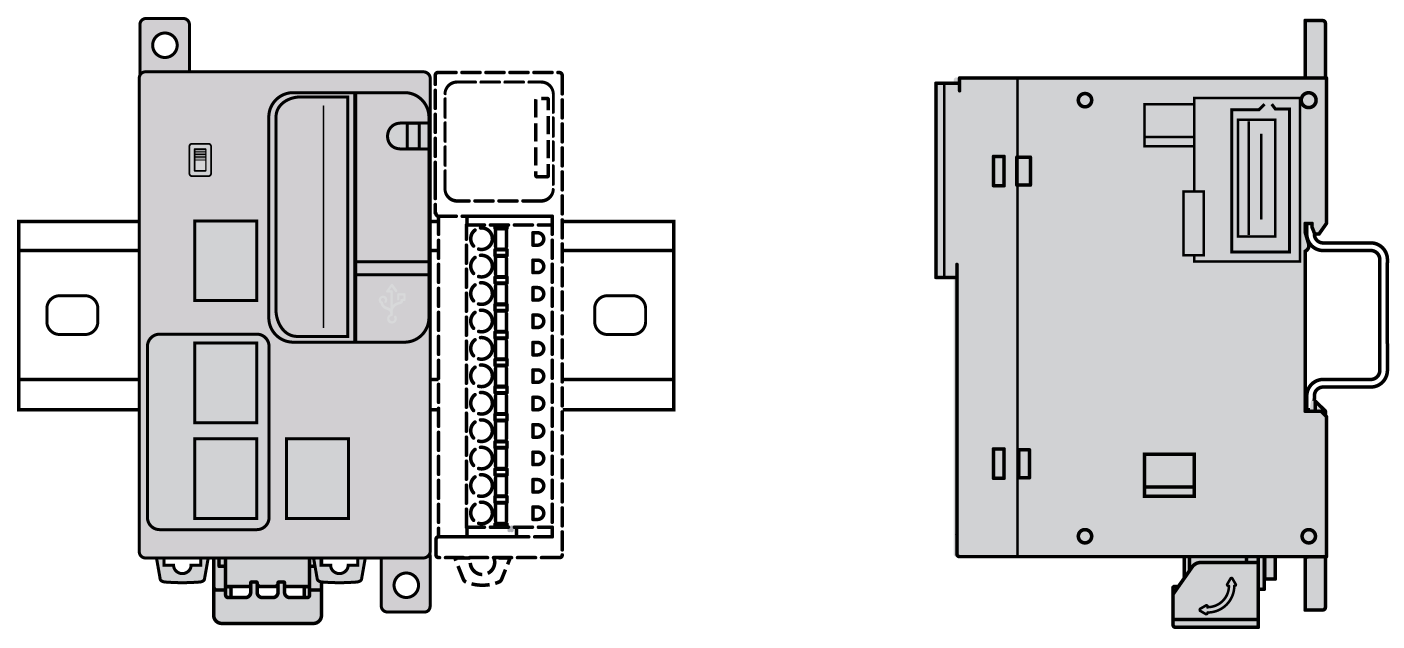

Pour un fonctionnement optimal, montez le M251 Logic Controller horizontalement sur un plan vertical, comme illustré ci-dessous :

Position de montage acceptable

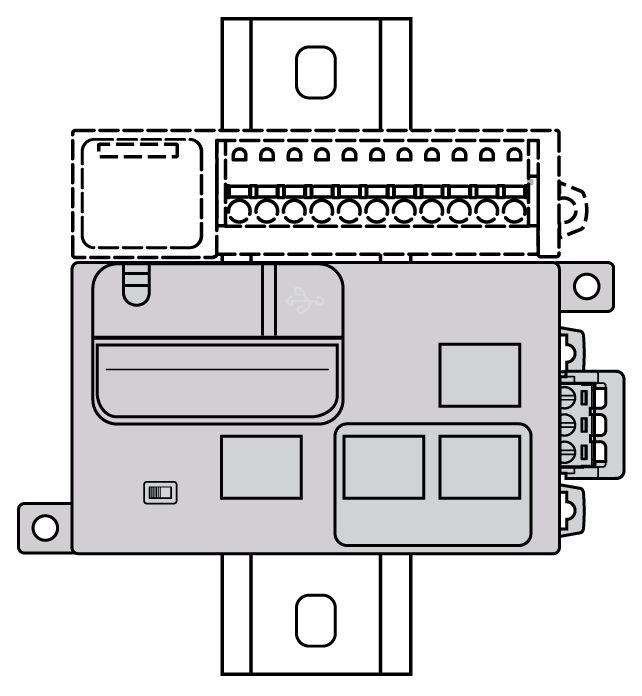

Le M251 Logic Controller peut également être monté verticalement sur un plan vertical, comme indiqué ci-après :

NOTE : Dans une installation verticale, les modules d'extension TM3 doivent être montés au-dessus du contrôleur.

Positions de montage incorrectes

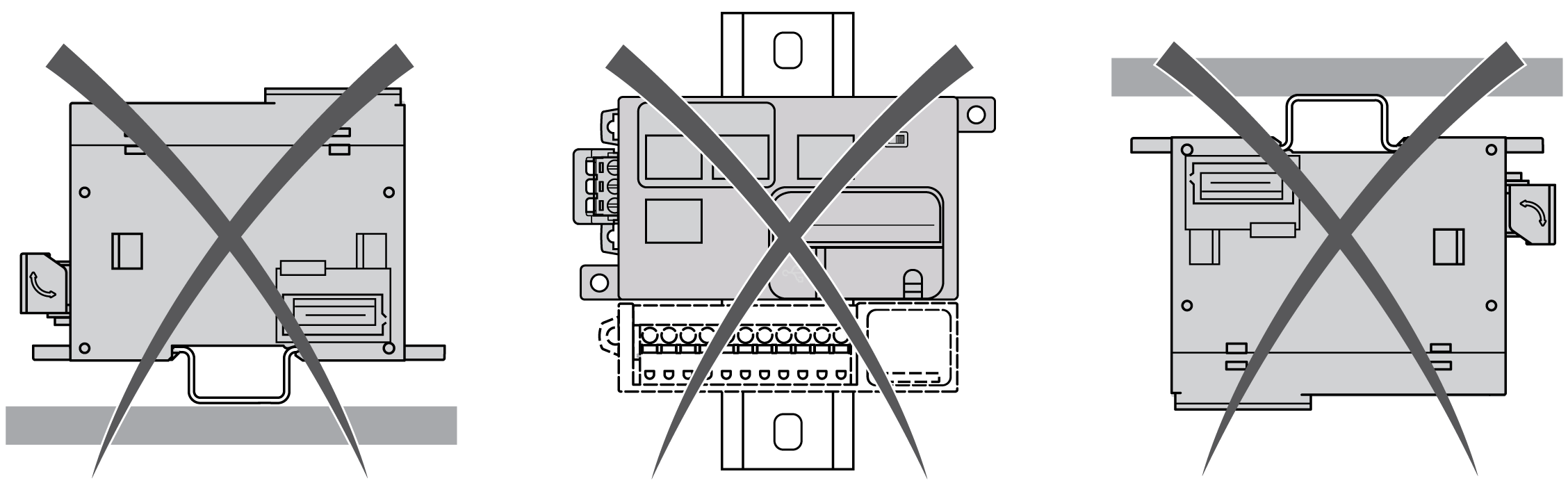

Le M251 Logic Controller doit être positionné comme indiqué dans la figure Position de montage correcte. Les figures ci-après illustrent des positions de montage incorrectes :

Dégagements minimum

 AVERTISSEMENT
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT
  • Placez les périphériques dégageant le plus de chaleur en haut de l'armoire et assurez-vous que la ventilation est adéquate.
  • Évitez de placer cet équipement à côté ou au-dessus d'appareils pouvant entraîner une surchauffe.
  • Installez l'équipement dans un endroit présentant les dégagements minimum par rapport à toutes les structures et tous les équipements adjacents, conformément aux instructions de ce document.
  • Installez tous les équipements conformément aux spécifications fournies dans la documentation correspondante.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

L'automate M251 Logic Controller est un produit IP20 et doit être installé dans un boîtier. Des dégagements précis sont à respecter lors de l'installation du produit.

3 types de dégagements sont à prendre en compte :

  • entre le module M251 Logic Controller et les parois de l'armoire (y compris la porte) ;

  • entre les borniers du M251 Logic Controller et les conduites de câbles pour réduire les interférences électromagnétiques potentielles entre le contrôleur et le câblage ;

  • entre le module M251 Logic Controller et les autres équipements installés dans la même armoire et qui génèrent de la chaleur.

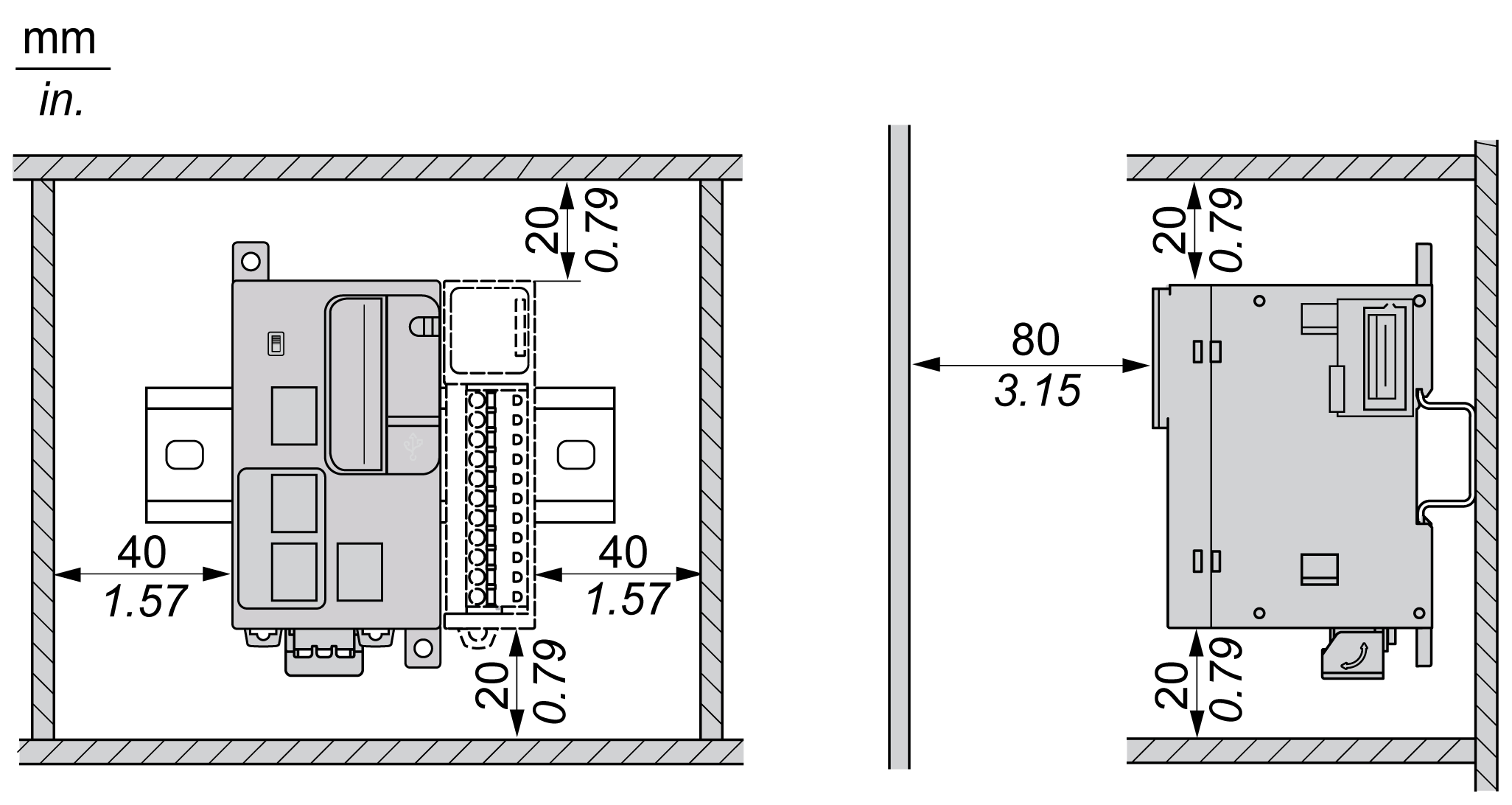

L'illustration suivante indique les dégagements minimum à respecter pour toutes les références de M251 Logic Controller :
