Présentation du TM3XTRA1
Présentation
Module émetteur TM3XTRA1 :
-
Un connecteur RJ45 pour la communication
-
Vis de raccordement à la terre fonctionnelle
Caractéristiques principales
|
Caractéristiques |
Valeur |
|
|---|---|---|
|
Fonction |
Avec le récepteur, forme l'extension d'E/S distantes. |
|
|
Type de connecteur |
RJ45 |
|
|
Type de communication |
RS485 |
|
|
Consommation sur le bus interne 5 VCC |
160 mA maximum |
|
|
Consommation sur le bus interne 24 VCC |
– |
|
|
Type et longueur de câble |
Pour plus d'informations, consultez Accessoires. |
|
|
Poids |
65 g (2,29 oz) |
|
Voyants d'état

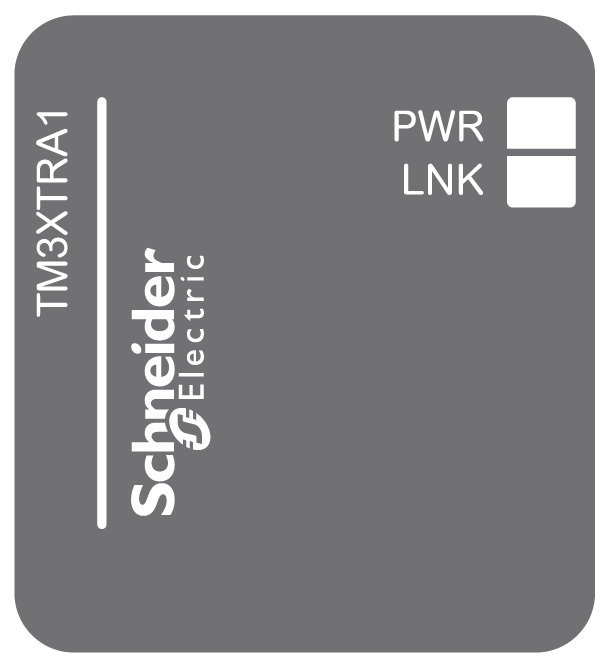

L'illustration suivante montre les voyants d'état :
Le tableau suivant décrit les voyants d'état :
|
Diode |
Couleur |
Etat |
Description |
|---|---|---|---|
|
Alimentation (PWR) |
Vert |
Allumé |
L'alimentation provenant du bus TM3 est disponible. |
|
Eteint |
L'alimentation provenant du bus TM3 n'est pas disponible. |
||
|
Liaison (LNK) |
Vert |
Allumé |
Un signal de liaison/données est détecté en provenant du récepteur. |
|
Eteint |
Aucun signal de liaison/données n'est détecté en provenant du récepteur. |
