Présentation du TM5SMM6D2L
Caractéristiques principales
Ces tableaux décrivent les principales caractéristiques du module électronique TM5SMM6D2L :
|
Caractéristiques principales des voies d'entrée/sortie numériques |
|
|---|---|
|
Nombre de voies d'entrée numériques |
4 |
|
Nombre de voies de sortie numériques |
2 |
|
Type d'entrée |
Type 1 |
|
Type des signaux d'entrée |
Sink |
|
Tension d'entrée nominale |
24 VCC |
|
Type de sortie |
Transistor |
|
Type de signal de sortie |
Source |
|
Courant de sortie |
0,5 A maximum |
|
Caractéristiques principales des voies d'entrée/sortie analogiques |
||
|---|---|---|
|
Nombre de voies d'entrée analogiques |
1 |
|
|
Nombre de voies de sortie analogiques |
1 |
|
|
Type de signal |
Tension |
Courant |
|
Plage d'entrée |
-10 à +10 V CC |
0 à 20 mA / 4 à 20 mA |
|
Plage de sortie |
-10 à +10 V CC |
0 à 20 mA |
|
Résolution |
12 bits + signe |
12 bits |
Informations de commande
L'illustration ci-dessous montre le TM5SMM6D2L :
Le tableau ci-dessous indique le numéro des modèles de bornier et d'embase de bus associés au TM5SMM6D2L :
|
Numéro |
Référence |
Description |
Couleur |
|---|---|---|---|
|
1 |
TM5ACBM11 ou TM5ACBM15 |
Embase de bus Embase de bus avec paramétrage de l'adresse |
Blanc Blanc |
|
2 |
TM5SMM6D2L |
Module électronique |
Blanc |
|
3 |
TM5ACTB12 |
Bornier, 12 broches |
Blanc |
Voyants d’état

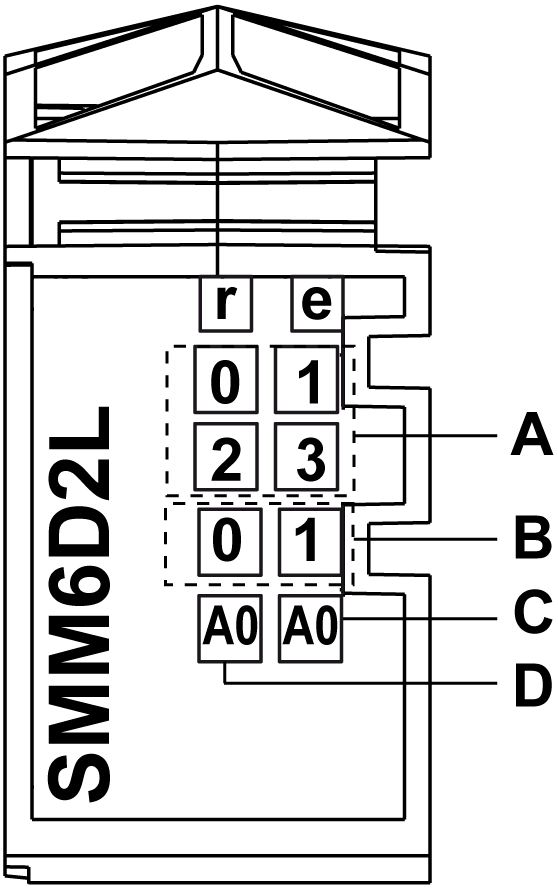

L'illustration ci-dessous décrit les voyants du TM5SMM6D2L :
Ce tableau présente les voyants d'état du TM5SMM6D2L :
|
Position dans l'illustration |
Voyant |
Couleur |
Etat |
Description |
|---|---|---|---|---|
|
– |
r |
Vert |
Eteint |
Pas d'alimentation |
|
Clignotement simple |
Réarmement |
|||
|
Clignotant |
Etat pré-opérationnel |
|||
|
Allumé |
Fonctionnement normal |
|||
|
– |
e |
Rouge |
Eteint |
OK ou pas d'alimentation |
|
Clignotement simple |
Erreur détectée sur les voies de sortie |
|||
|
– |
e+r |
Rouge en continu/clignotement simple vert |
Micrologiciel incorrect |
|
|
A |
0 - 3 |
Vert |
Eteint |
Entrée numérique correspondante désactivée |
|
Allumé |
Entrée numérique correspondante activée |
|||
|
B |
0 - 1 |
Orange |
Eteint |
Sortie numérique correspondante désactivée |
|
Allumé |
Sortie numérique correspondante activée |
|||
|
C |
A0 |
Orange |
Eteint |
Valeur = 0. |
|
Allumé |
Valeur ≠ 0. |
|||
|
D |
A0 |
Vert |
Eteint |
La connexion est ouverte ou le capteur est déconnecté. |
|
Clignotant |
Dépassement par valeur supérieure ou inférieure du signal d'entrée |
|||
|
Allumé |
Le convertisseur analogique/numérique est en cours d'exécution, la valeur est OK. |
|||
