Editor della dichiarazione in modalità online
Panoramica
La vista online dell'editor della dichiarazione presenta una tabella simile a quella utilizzata nelle viste di controllo. La riga dell’intestazione mostra il percorso effettivo dell'oggetto <nome dispositivo>.<nome applicazione>.<nome oggetto>. La tabella per ogni espressione di controllo riporta il tipo e il valore corrente e, se impostato, il valore preparato per la forzatura o la scrittura. Se disponibile, nelle altre colonne vengono visualizzati i valori assegnati IEC per e/o .
La colonna visualizza il valore sul controller che offre la funzionalità di monitoraggio. Se la variabile è un array con più di 1.000 elementi, è possibile definire l'intervallo degli indici dell'array da monitorare. Per ulteriori informazioni, vedere Definizione dell'intervallo degli indici dell'array.
Per creare un valore preparato per una variabile, utilizzare la finestra di dialogo o fare clic nel campo assegnato della colonna e digitare direttamente il valore desiderato. In caso di enumerazioni, viene visualizzato un elenco che riporta i valori di enumerazione in cui è possibile selezionare un valore. In caso di variabile booleana, la gestione è ancora più semplice.
È possibile alternare tra i valori di preparazione booleani utilizzando il tasto o in base all'ordine seguente:
-
Se il valore è TRUE, la procedura di preparazione è FALSE -> TRUE -> niente.
-
Se il valore è FALSE, la procedura di preparazione è TRUE -> FALSE -> niente.
Se un'espressione di controllo (variabile) è di tipo strutturato, ad esempio, un'istanza di un blocco funzione o una variabile di array, un segno più o meno precede l'espressione. Facendo clic con il mouse su questo segno, è possibile ulteriormente visualizzare (vedere fbinst nell'immagine seguente) o nascondere (vedere aVar) gli elementi particolari dell'oggetto istanziato. Le icone indicano se la variabile è un ingresso
, un'uscita
o una variabile ordinaria
.

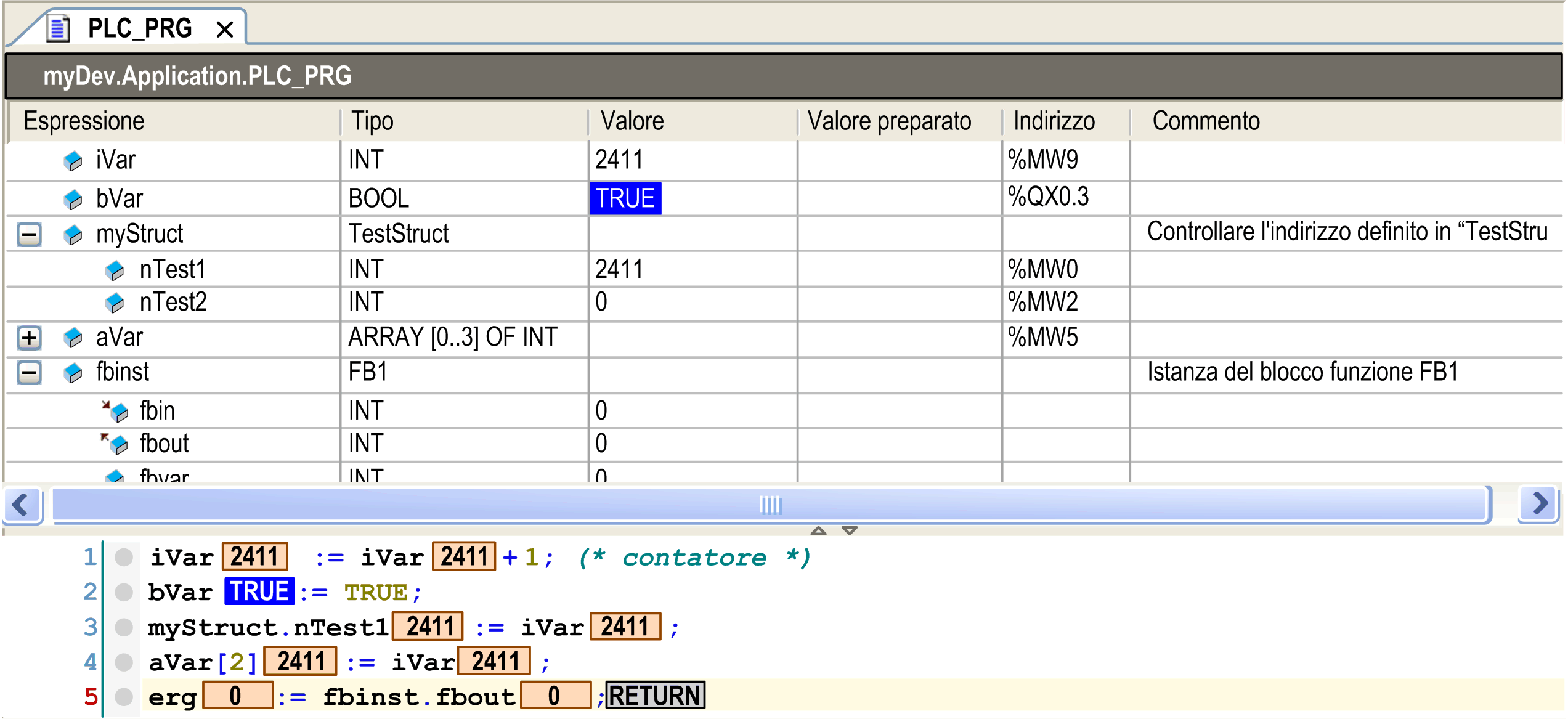

Quando si punta il cursore su una variabile della parte di implementazione, viene visualizzato un suggerimento con la dichiarazione e il commento della variabile. L'immagine seguente mostra l'editor della dichiarazione nella parte superiore di un oggetto programma PLC_PRG nella vista online:
Vista online dell'editor della dichiarazione
Definizione dell'intervallo degli indici dell'array
Se la variabile è un array con più di 1.000 elementi, è possibile definire l'intervallo degli indici dell'array da monitorare come indicato di seguito.
|
Passo |
Azione |
|---|---|
|
1 |
Fare doppio clic sulla colonna . Risultato: viene visualizzata la finestra di dialogo . L'intervallo di array dichiarato è specificato come per il monitoraggio. È possibile monitorare un massimo di 20.000 elementi per array. |
|
2 |
Immettere un indice di . |
|
3 |
Immettere un indice di per l'array da monitorare. |
Il pulsante di commutazione sul lato destro delle barre di scorrimento consente di accoppiare e disaccoppiare le barre di scorrimento.
-
: le barre di scorrimento sono accoppiate. È possibile spostare quest'area mantenendo le stesse dimensioni.
-
: le barre di scorrimento non sono accoppiate. È possibile aumentare o diminuire le dimensioni dell'area da monitorare.
