Etichettatura del Sistema TM5
Introduzione

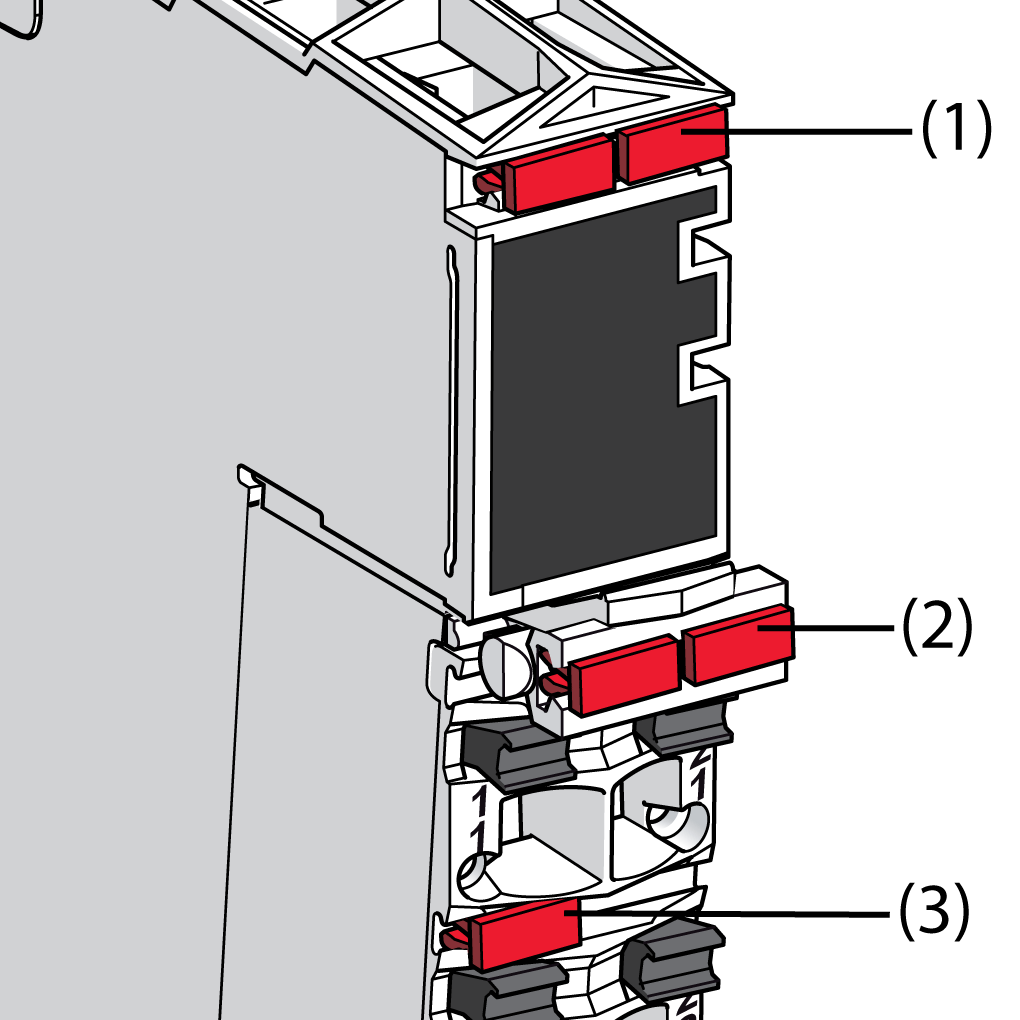

Questa sezione spiega come etichettare:
1 Il modulo elettronico
2 La graffa di fissaggio della morsettiera
3 I connettori della morsettiera
|
Taglierine a larghezza semplice |
Taglierine a doppia larghezza |
|---|---|
|
|
Etichettatura dei connettori della morsettiera
È possibile etichettare sia i connettori della morsettiera sia la graffa di fissaggio della morsettiera stessa.
La tabella seguente descrive come etichettare i morsetti della morsettiera:
|
Passo |
Azione |
|
|---|---|---|
|
1 |

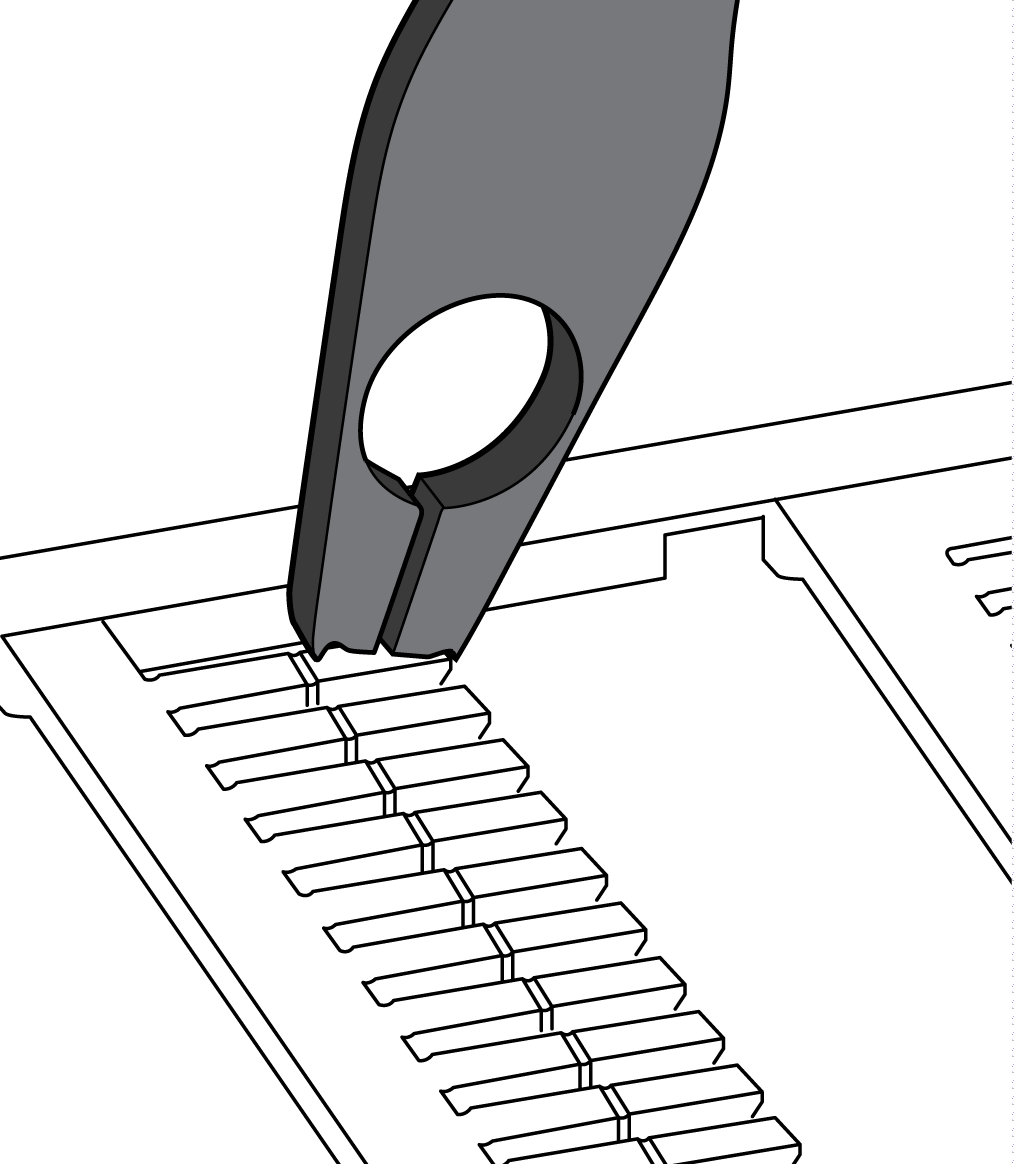

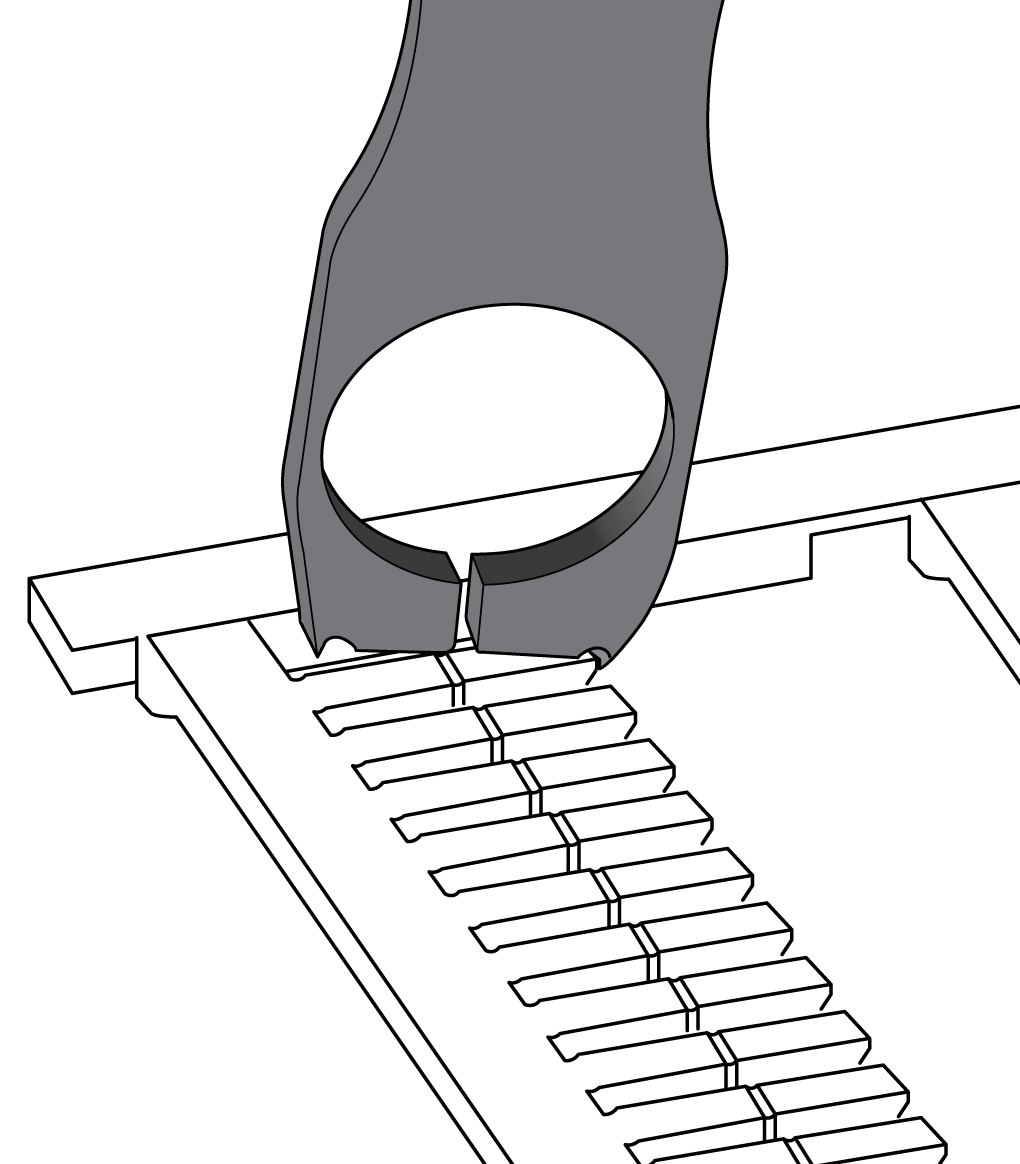

Afferrare l'etichetta desiderata con la taglierina a larghezza semplice del tool di etichettatura. |
|
|
2 |

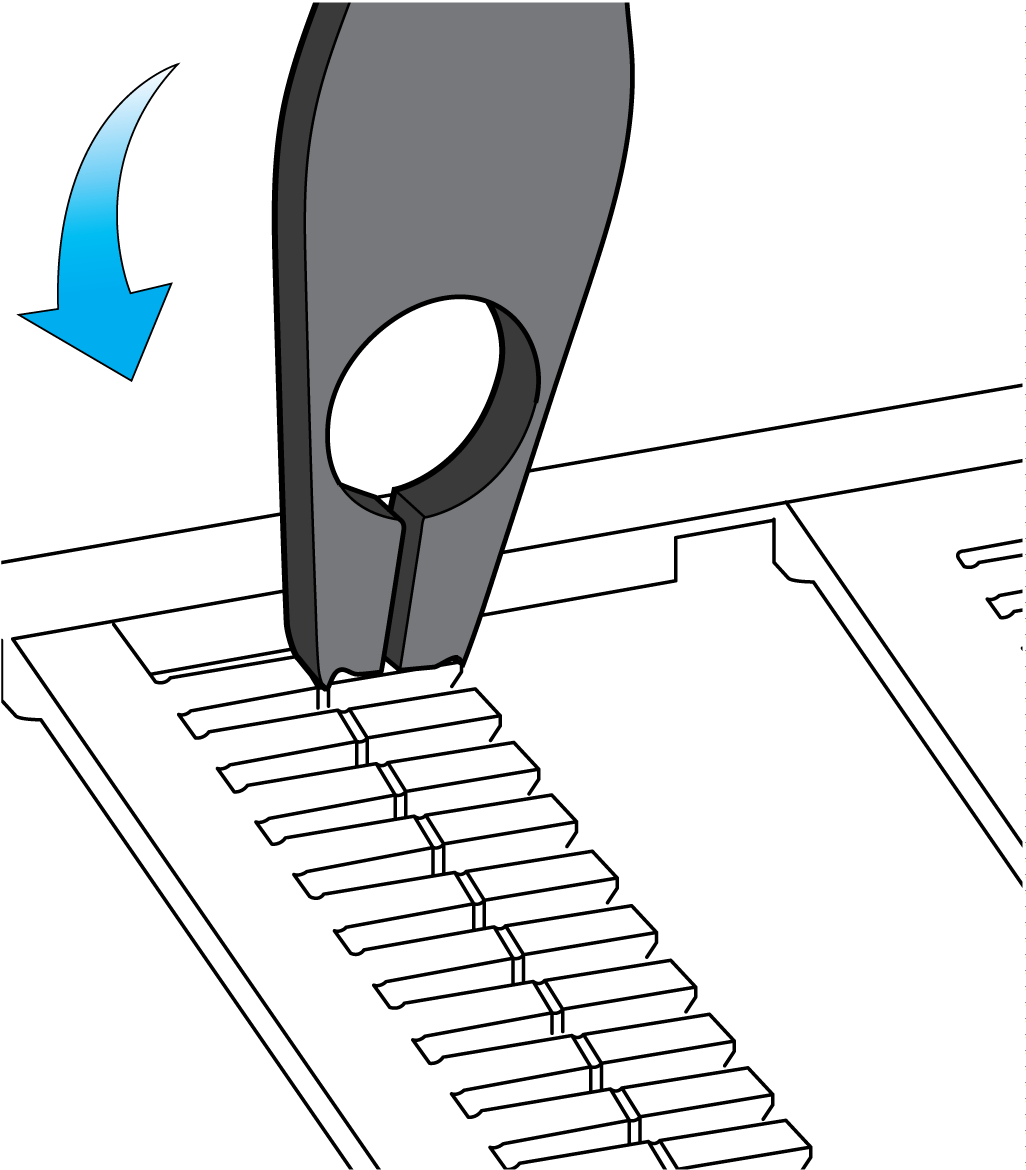

Premere con il tool di etichettatura per separare l'etichetta. |
|
|
3 |

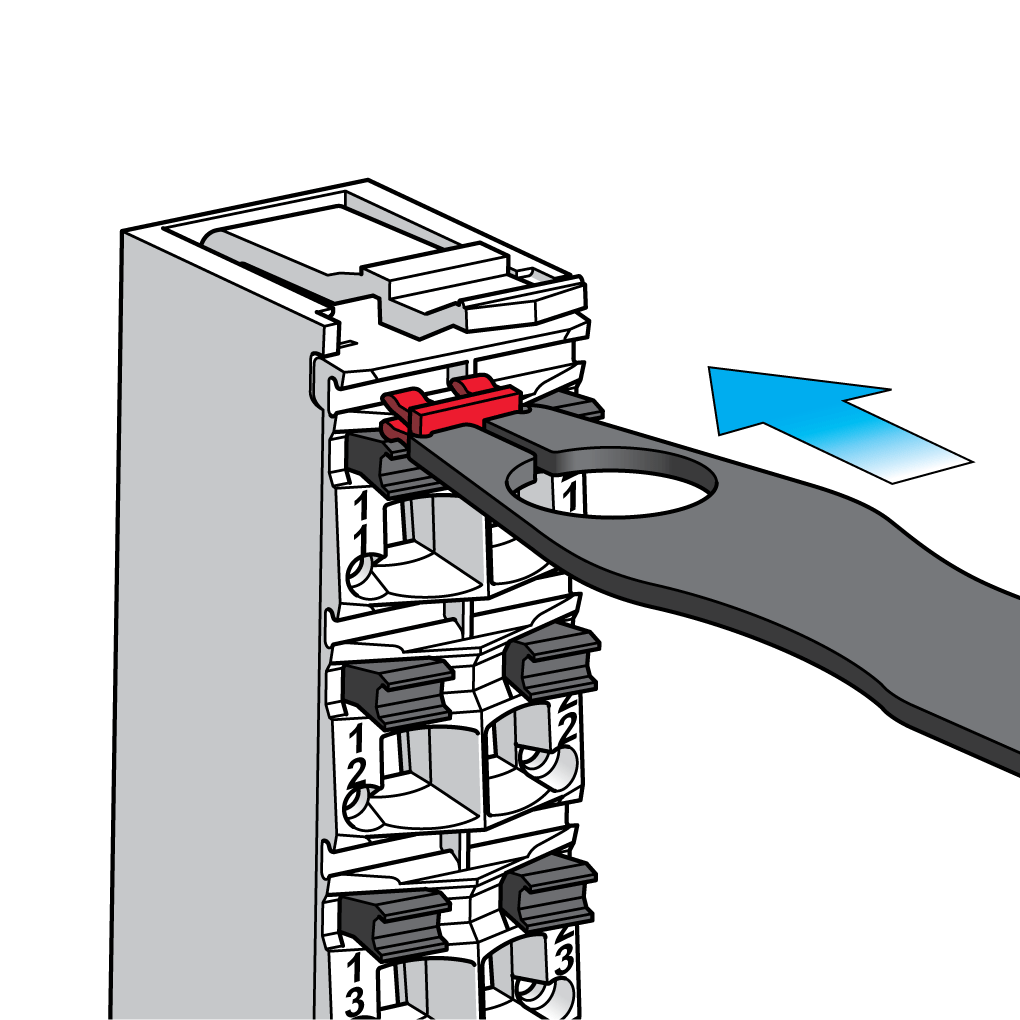

Centrare l'etichetta sopra lo slot della morsettiera. |
|
|
4 |

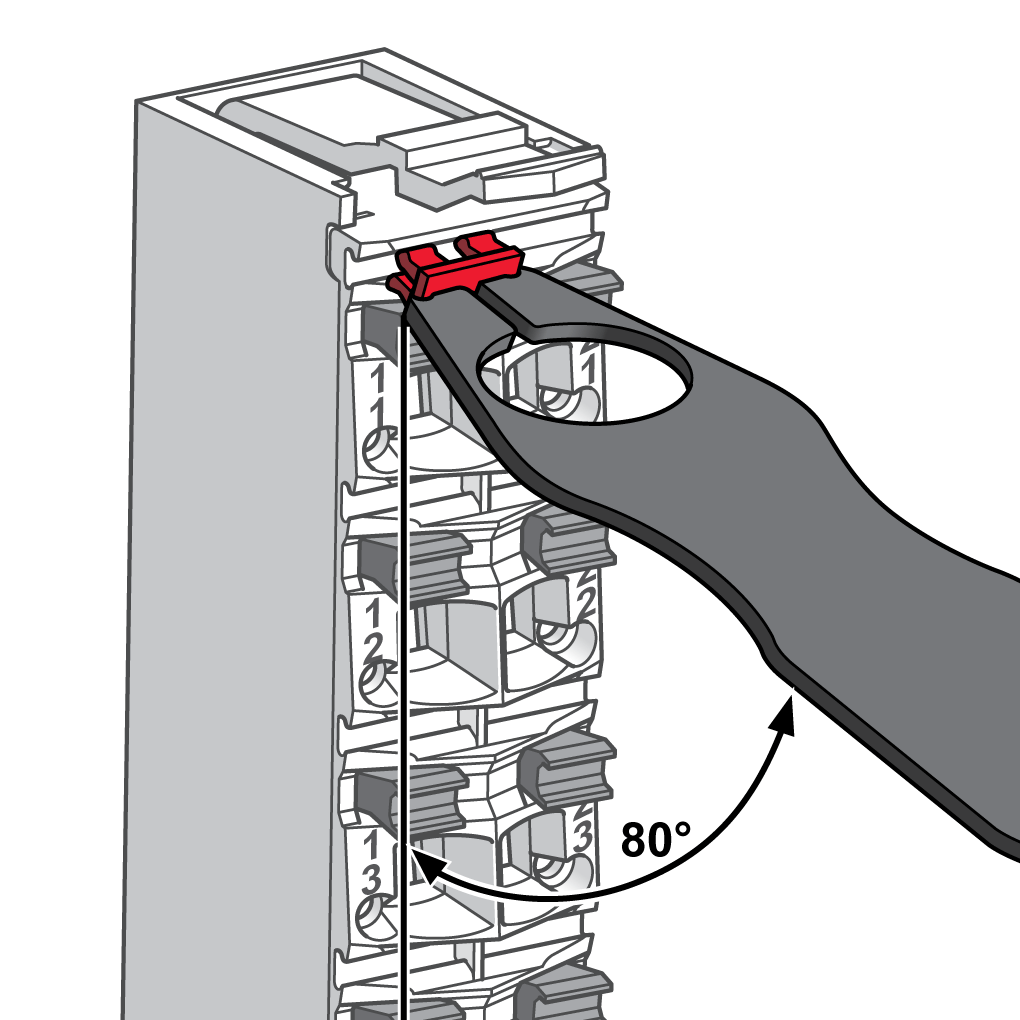

Tenere il tool di etichettatura a un angolo di circa 80° rispetto alla morsettiera. |
|
|
5 |

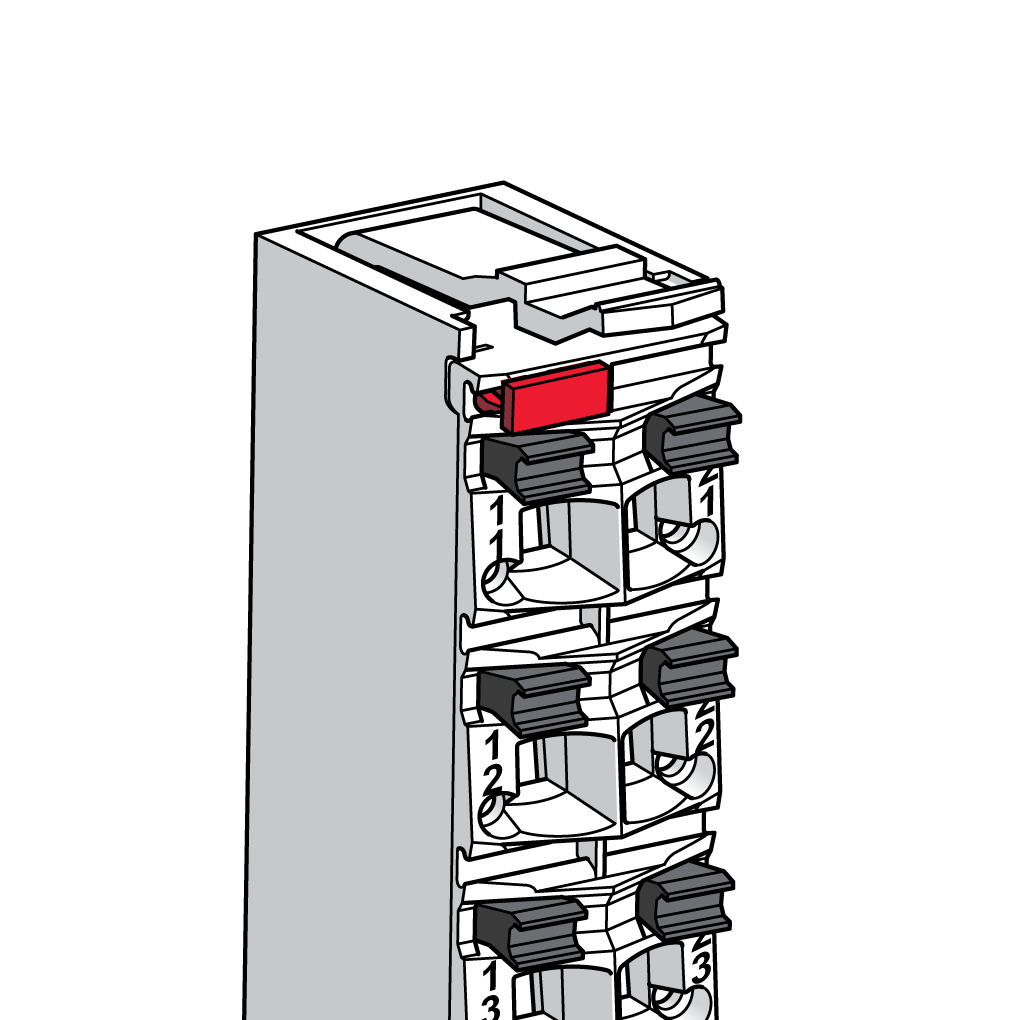

Premere con il tool di etichettatura per inserire i piedini dell'etichetta nello slot. Risultato: etichetta inserita. |
|
Etichettatura della graffa di fissaggio della morsettiera

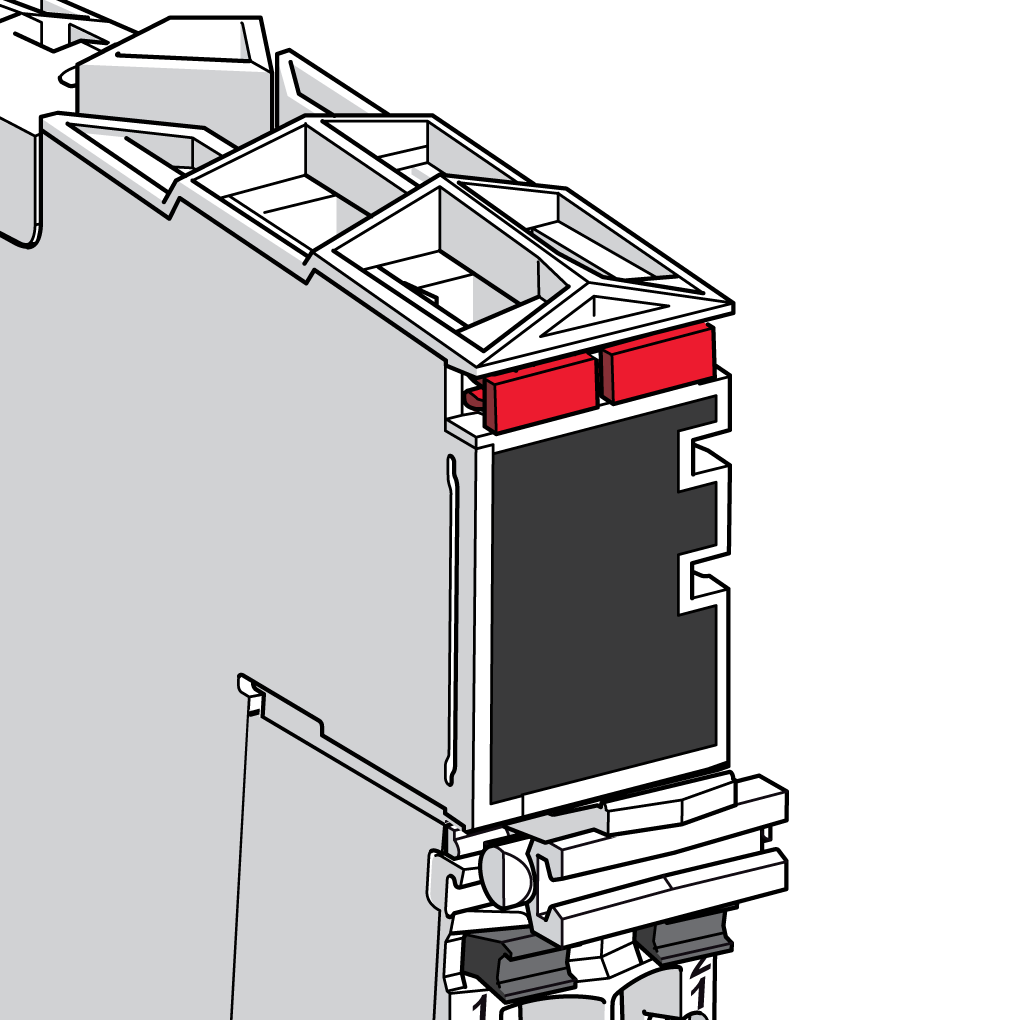

Per etichettare la morsettiera, inserire una o due etichette nella graffetta di fissaggio della morsettiera seguendo la stessa procedura.

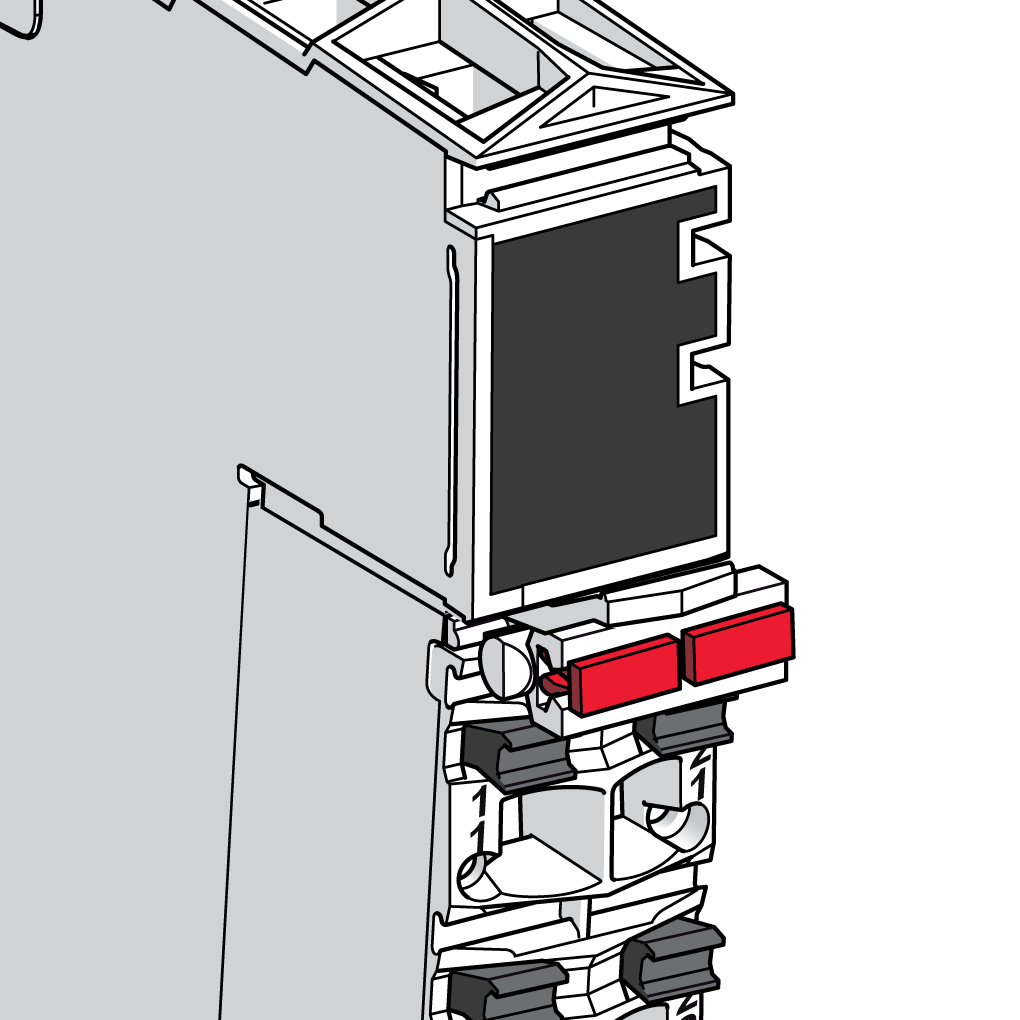

La figura seguente mostra la graffetta di fissaggio della morsettiera con l'etichetta applicata:
