Presentazione del TM5SPDG12F

Caratteristiche principali

Il TM5SPDG12F CDM fornisce dodici connessioni a morsetto 0 Vcc dal segmento di alimentazione di I/O 24 Vcc, che offrono ulteriori possibilità di cablaggio per sensori e attuatori.

Il modulo è dotato di fusibile sostituibile tra il potenziale 0 Vcc della morsettiera e 0 Vcc del segmento di alimentazione degli I/O 24 Vcc. Lo stato del fusibile è disponibile con i LED di stato e nella scheda di mappatura degli I/O del software EcoStruxure Machine Expert.

Nella tabella seguente sono riportate le caratteristiche principali del modulo elettronico TM5SPDG12F:

Caratteristiche principali

Sorgente di alimentazione

Segmento di alimentazione degli I/O 24 Vcc

Tipo di connessioni comuni

0 Vcc

24 Vcc

Numero di connessioni comuni

12

0

Informazioni per l'ordinazione

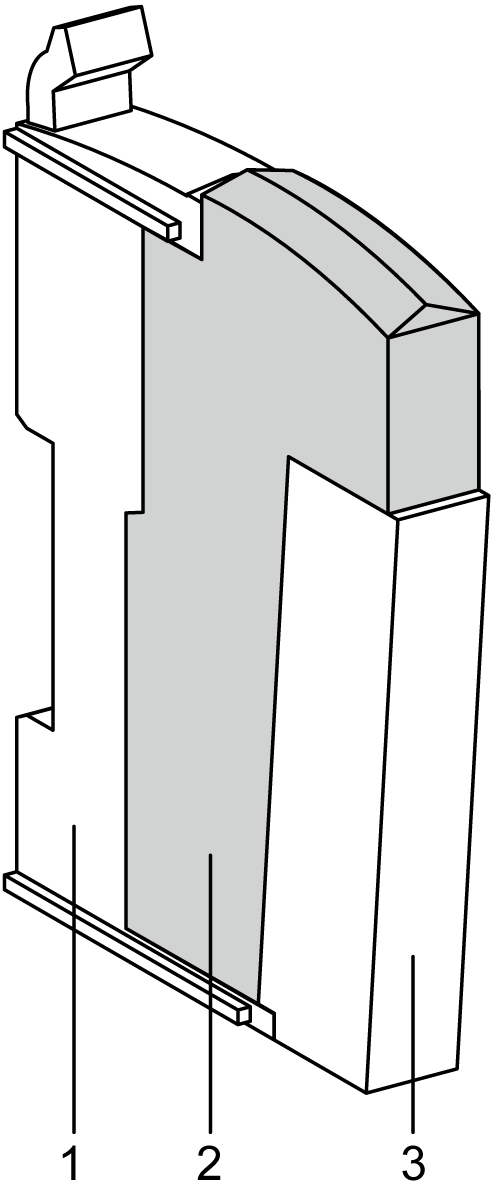

Nella figura e nella tabella seguenti sono indicati i codici prodotto dei componenti necessari per creare una sezione con il TM5SPDG12F:

Numero

Numero di modello

Descrizione

Colore

1

TM5ACBM11

oppure

TM5ACBM15

Base del bus

Base bus con impostazione dell'indirizzo

Bianco

Bianco

2

TM5SPDG12F

Modulo elettronico

Bianco

3

TM5ACTB12

Morsettiera, a 12 pin

Bianco

NOTA: Per ulteriori informazioni, consultare Morsettiere e basi del bus TM5.

LED di stato

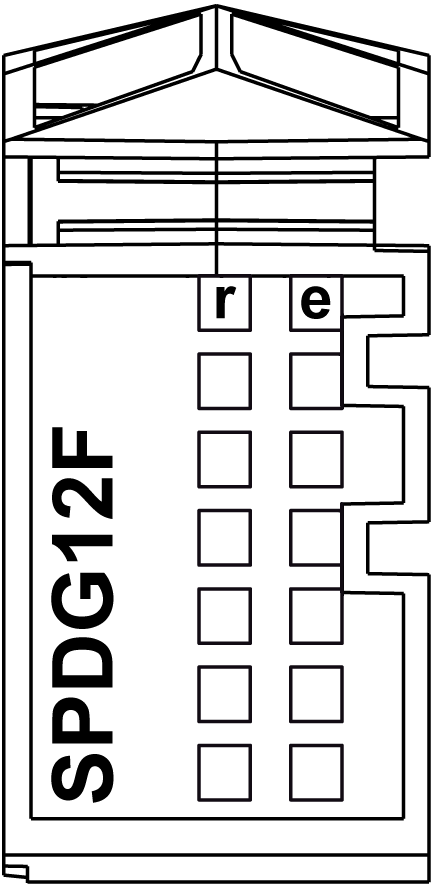

Nella figura seguente sono illustrati i LED di stato del TM5SPDG12F:

Nella seguente tabella sono descritti i LED di stato del TM5SG12F:

LED

Colore

Stato

Descrizione

r

Verde

Spento

Alimentazione modulo non collegata

Lampeggio singolo

Stato di azzeramento

Lampeggiante

Stato preoperativo

Acceso

Stato RUN

e

Rosso

Spento

Nessun errore rilevato oppure alimentazione modulo non collegata.

Acceso

Rilevato errore o stato reset

Lampeggio singolo

Fusibile bruciato o assente

e+r

Luce rossa fissa/lampeggio singolo verde

Firmware non valido
