CTD / CTD_S – Contatore giù

Questo blocco di funzione contatore conta dall'alto verso il basso. In caso di fronte ascendente all'ingresso CD e di LOAD = FALSE, CV decrementa di uno. Quando CV raggiunge il valore 0, Q diventa TRUE e il blocco di funzione smette di contare. Quando LOAD = TRUE, il contatore viene inizializzato con il valore dell'ingresso PV. Per abilitare il procedimento di conteggio, l'ingresso LOAD deve essere FALSE. Altrimenti, il contatore continua a venire re-inizializzato.

È disponibile sia come blocco di funzione standard CTD sia come blocco di funzione di sicurezza CTD_S.

CTD

Parametro	Tipi di dati	Descrizione
CD	BOOL	Al rilevamento di un fronte ascendente, CV decrementa di uno.
LOAD	BOOL	Se TRUE, il contatore viene inizializzato con PV. Se FALSE, viene abilitato il conteggio.
PV	INT	Valore preimpostato
Q	BOOL	TRUE quando CV = 0
CV	INT	Risultato conteggio

CTD_S

Parametro	Tipi di dati	Descrizione
CD	SAFEBOOL	Al rilevamento di un fronte ascendente, CV decrementa di uno.
LOAD	SAFEBOOL	Se TRUE, il contatore viene inizializzato con PV. Se FALSE, viene abilitato il conteggio.
PV	SAFEINT	Valore preimpostato
Q	SAFEBOOL	TRUE quando CV = 0
CV	SAFEINT	Risultato conteggio

NOTA:

I blocchi di funzione devono essere istanziati. Come le variabili, le istanze devono essere dichiarate prima di poterle inserire nel corpo di codice. Le istanze devono essere uniche nell'ambito della UOP. Nell'esempio è stato usato il nome d'istanza 'CTD_S_1'.

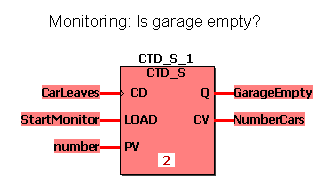

Esempio di dichiarazione di un blocco di funzione di sicurezza CTD_S

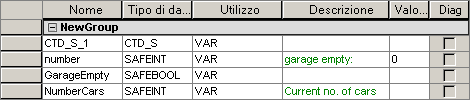

Dichiarazione delle variabili

Dichiarazioni locali:

Dichiarazioni globali (variabili I/O):

NOTA:

Volendo usare il blocco di funzione standard CTD nel vostro foglio di lavoro (FdL) di codice, dovete selezionare il tipo di dati 'CTD' per l'istanza del blocco di funzione nel foglio di lavoro per variabili locali. Di conseguenza, dovrete usare i tipi di dati 'BOOL' e 'INT' e non 'SAFEBOOL' e 'SAFEINT'.
