Carico albero

Generale

Il superamento delle forze massime ammesse sull'albero motore provoca una rapida usura dei cuscinetti o la rottura dell'albero.

 AVVERTIMENTO
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA CAUSATO DAL DANNEGGIAMENTO MECCANICO DEL MOTORE
  • Non superare le forze assiali e radiali massime ammesse sull'albero motore.
  • Proteggere l'albero motore da colpi.
  • Durante la calettatura di componenti sull'albero motore, non superare la forza assiale massima ammessa.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Forza di pressione

La forza per la calettatura non deve superare la forza assiale massima consentita. Grazie all'utilizzo della pasta di montaggio sull'albero e sul componente da inserire, si ottiene una diminuzione dell'attrito e si riduce così la sollecitazione superficiale.

Se l'albero è provvisto di filettatura, per la calettatura del componente è consigliabile utilizzare la filettatura. In questo modo non vi è forza assiale che agisce sul cuscinetto.

In alternativa il componente può anche essere calettato a caldo, bloccato o incollato.

La tabella seguente indica la forza assiale massima ammessa FA da fermo.

Caratteristica

Unità

Valore

SH3040

SH3055

SH3070

SH3100

SH3140

SH3205

Forza assiale massima FA in caso di arresto

N

(lbf)

20

(4,5)

40

(9)

80

(18)

160

(36)

300

(65)

740

(165)

Carico albero

Valgono le seguenti condizioni:

  • Non si deve superare la forza ammessa per la calettatura sull'estremità dell'albero

  • I carichi limite radiale e assiale non devono essere applicati contemporaneamente

  • Durata nominale del cuscinetto in ore di esercizio con una probabilità di avaria del 10% (L10h = 20000 ore)

  • Velocità media n = 4000 min-1

  • Temperatura ambiente = 40 °C (104 °F)

  • Coppia di picco = tipo di servizio S3 - S8, rapporto di intermittenza 10%

  • Coppia nominale = tipo di servizio S1, rapporto di intermittenza 100%

Carico albero

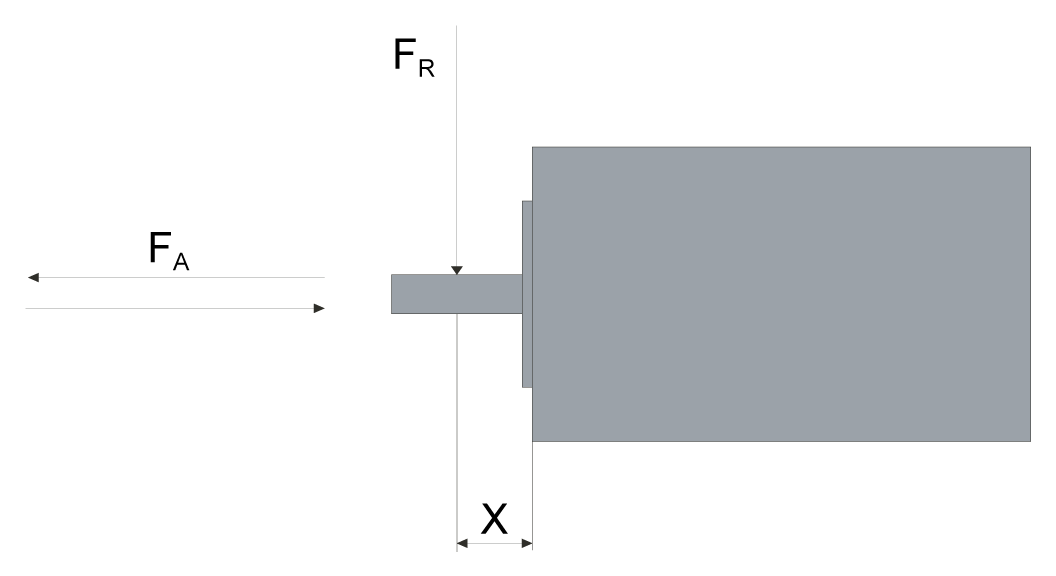

Il punto di applicazione delle forze dipende dalle dimensioni del motore:

Caratteristica

Unità

Valore

SH3040

SH3055

SH30701, SH30702

SH30703

SH31001, SH31002, SH31003

SH31004, SH3140

SH3205

Valore per X

mm

(in)

12,5

(0,49)

10

(0,39)

11,5

(0,45)

15

(0,59)

20

(0,76)

25

(0,98)

40

(1,57)

Le tabelle seguenti mostrano il carico massimo dell'albero radiale FR e il carico massimo dell'albero assiale FA per SH3040:

Velocità di rotazione

Unità

Valore

SH30401

SH30402

FR

FA

FR

FA

1000 giri/min

N

(lbf)

130

(29)

26

(6)

145

(32)

29

(7)

2000 giri/min

N

(lbf)

105

(24)

21

(5)

115

(26)

23

(5)

3000 giri/min

N

(lbf)

90

(20)

18

(4)

100

(22)

20

(4)

4000 giri/min

N

(lbf)

85

(19)

17

(4)

90

(20)

18

(4)

5000 giri/min

N

(lbf)

76

(17)

16

(4)

85

(19)

17

(4)

6000 giri/min

N

(lbf)

72

(16)

15

(3)

80

(80)

16

(4)

7000 giri/min

N

(lbf)

68

(15)

14

(3)

76

(17)

15

(3)

8000 giri/min

N

(lbf)

65

(15)

13

(3)

72

(16)

14

(3)

9000 giri/min

N

(lbf)

63

(14)

12

(3)

70

(16)

13

(3)

10000 giri/min

N

(lbf)

60

(13)

11

(2)

67

(15)

12

(3)

Le tabelle seguenti mostrano il carico massimo dell'albero radiale FR e il carico massimo dell'albero assiale FA per SH3055:

Velocità di rotazione

Unità

Valore

SH30551

SH30552

SH30553

FR

FA

FR

FA

FR

FA

1000 giri/min

N

(lbf)

340

(76)

68

(15)

370

(83)

74

(17)

390

(88)

78

(18)

2000 giri/min

N

(lbf)

270

(61)

54

(12)

290

(65)

58

(13)

310

(70)

62

(14)

3000 giri/min

N

(lbf)

240

(54)

48

(11)

260

(58)

52

(12)

270

(61)

54

(12)

4000 giri/min

N

(lbf)

220

(49)

44

(10)

230

(52)

46

(10)

240

(54)

48

(11)

5000 giri/min

N

(lbf)

200

(45)

40

(9)

220

(49)

44

(10)

230

(52)

46

(10)

6000 giri/min

N

(lbf)

190

(43)

38

(9)

200

(45)

40

(9)

210

(47)

42

(9)

7000 giri/min

N

(lbf)

180

(40)

36

(8)

190

(43)

38

(9)

200

(45)

40

(9)

8000 giri/min

N

(lbf)

170

(38)

34

(8)

190

(43)

38

(9)

190

(43)

38

(9)

Le tabelle seguenti mostrano il carico massimo dell'albero radiale FR e il carico massimo dell'albero assiale FA per SH3070:

Velocità di rotazione

Unità

Valore

SH30701

SH30702

SH30703

FR

FA

FR

FA

FR

FA

1000 giri/min

N

(lbf)

660

(148)

132

(30)

710

(160)

142

(32)

730

(164)

146

(33)

2000 giri/min

N

(lbf)

520

(117)

104

(23)

560

(126)

112

(25)

580

(130)

116

(26)

3000 giri/min

N

(lbf)

460

(103)

92

(21)

490

(110)

98

(22)

510

(115)

102

(23)

4000 giri/min

N

(lbf)

410

(92)

82

(18)

450

(101)

90

(20)

460

(103)

92

(21)

5000 giri/min

N

(lbf)

380

(85)

76

(17)

410

(92)

82

(18)

430

(97)

86

(19)

6000 giri/min

N

(lbf)

360

(81)

72

(16)

390

(88)

78

(18)

400

(90)

80

(18)

Le tabelle seguenti mostrano il carico massimo dell'albero radiale FR e il carico massimo dell'albero assiale FA per SH3100:

Velocità di rotazione

Unità

Valore

SH31001

SH31002

SH31003

SH31004

FR

FA

FR

FA

FR

FA

FR

FA

1000 giri/min

N

(lbf)

900

(202)

180

(40)

990

(223)

198

(45)

1050

(236)

210

(47)

1070

(241)

214

(48)

2000 giri/min

N

(lbf)

720

(162)

144

(32)

790

(178)

158

(36)

830

(187)

166

(37)

850

(191)

170

(38)

3000 giri/min

N

(lbf)

630

(142)

126

(28)

690

(155)

138

(31)

730

(164)

146

(33)

740

(166)

148

(33)

4000 giri/min

N

(lbf)

570

(128)

114

(26)

620

(139)

124

(28)

660

(148)

132

(30)

-

-

5000 giri/min

N

(lbf)

530

(119)

106

(24)

-

-

-

-

-

-

Le tabelle seguenti mostrano il carico massimo dell'albero radiale FR e il carico massimo dell'albero assiale FA per SH3140:

Velocità di rotazione

Unità

Valore

SH31401

SH31402

SH31403

SH31404

FR

FA

FR

FA

FR

FA

FR

FA

1000 giri/min

N

(lbf)

1930

(434)

386

(87)

2240

(504)

448

(101)

2420

(544)

484

(109)

2660

(598)

532

(120)

2000 giri/min

N

(lbf)

1530

(344)

306

(69)

1780

(400)

356

(80)

1920

(432)

384

(86)

2110

(474)

422

(95)

3000 giri/min

N

(lbf)

1340

(301)

268

(60)

1550

(348)

310

(70)

1670

(375)

334

(75)

1840

(414)

368

(83)

Le tabelle seguenti mostrano il carico massimo dell'albero radiale FR e il carico massimo dell'albero assiale FA per SH3205:

Velocità di rotazione

Unità

Valore

SH32051

SH32052

SH32053

FR

FA

FR

FA

FR

FA

1000 giri/min

N

(lbf)

3730

(839)

746

(168)

4200

(944)

840

(189)

4500

(1012)

900

(202)

2000 giri/min

N

(lbf)

2960

(665)

592

(133)

3330

(749)

666

(150)

3570

(803)

714

(161)

3000 giri/min

N

(lbf)

2580

(580)

516

(116)

2910

(654)

582

(131)

3120

(701)

624

(140)
