Configurazione hardware massima
Principio di configurazione distribuita
L'illustrazione seguente definisce un esempio di una configurazione distribuita mediante un TM3BCEIP con un controller:
1 Modulo di espansione di comunicazione
2 Controller
3 Accoppiatore bus TM3
4 Moduli di espansione TM3
5 TM3 trasmettitore e ricevitore
Architettura di configurazione distribuita dell'accoppiatore del bus TM3
La configurazione distribuita ottimizzata e la flessibilità sono garantite dall'associazione di:
-
Controller
-
Accoppiatore bus TM3
-
Moduli di espansione TM3
-
Moduli di espansione TM2

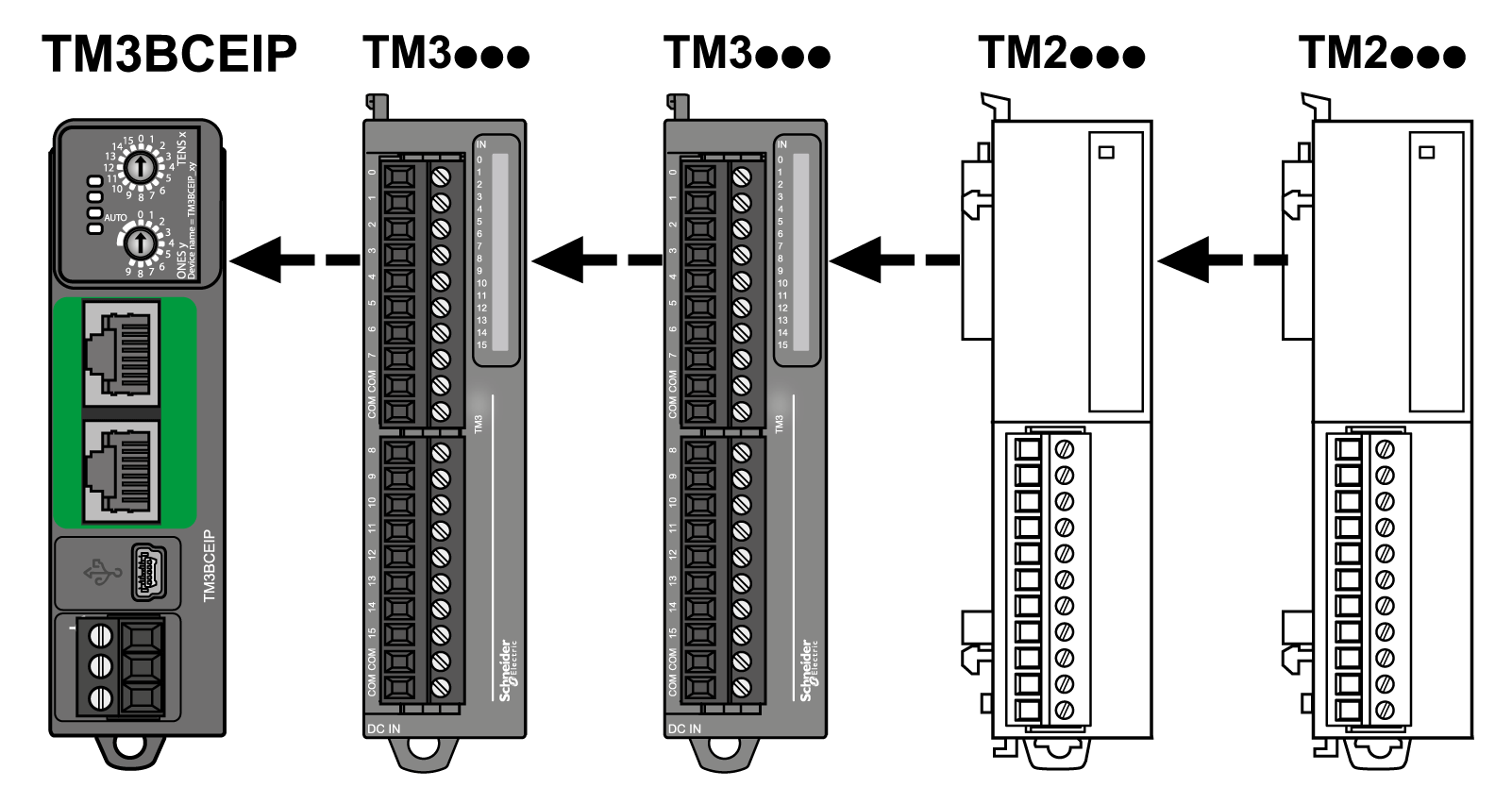

L'illustrazione seguente mostra un esempio di associazione:

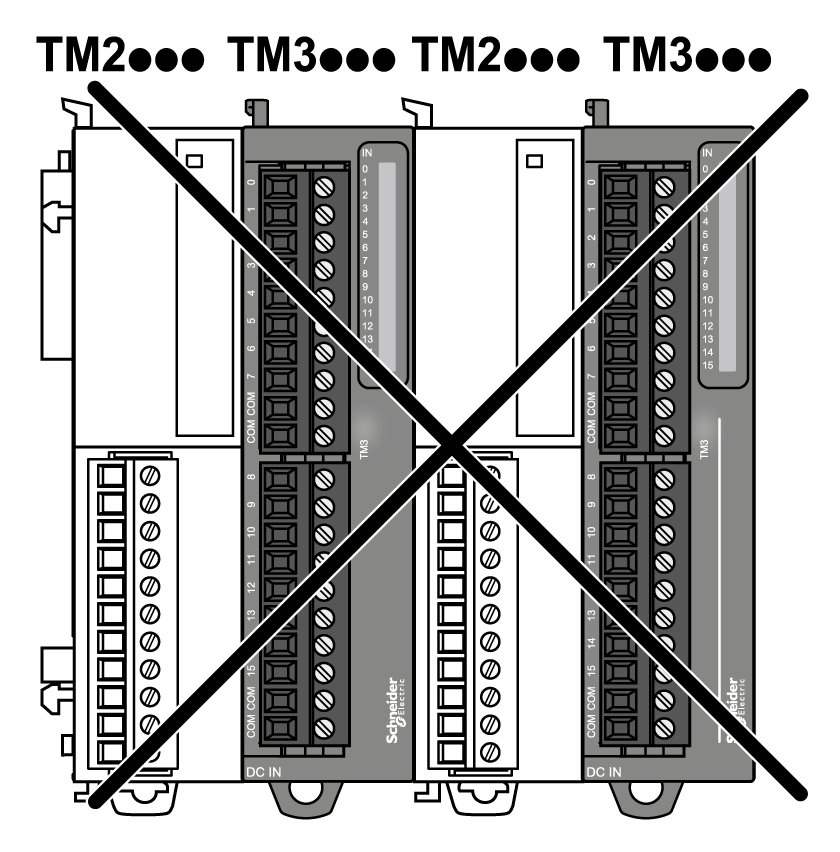

NOTA: non installare un modulo TM2 prima di un qualunque modulo TM3 come indicato nell'illustrazione seguente:
N. max di moduli
Ciascun Accoppiatore bus TM3 supporta fino a:
|
Tipo di modulo |
Numero massimo di moduli |
|---|---|
|
TM2 |
7 |
|
TM2 - TM3 |
7 |
|
TM3 |
7 senza trasmettitore e ricevitore. 14 con trasmettitore e ricevitore. |
NOTA: i software EcoStruxure Machine Expert e EcoStruxure Machine Expert - Basic convalidano la configurazione al massimo possibile. Tuttavia, sebbene EcoStruxure Machine Expert consenta determinate configurazioni, la configurazione massima formata da moduli a elevato assorbimento di energia, insieme alla distanza massima consentita tra i moduli ricevitore e trasmettitore TM3, può presentare problemi di comunicazione del bus in alcuni ambienti. In tale situazione, occorre analizzare l'assorbimento di energia dei moduli scelti per la configurazione, ridurre la distanza dei cavi richiesta dall'applicazione e considerare un'ottimizzazione delle scelte.
