Descrizione generale
Introduzione
Il modulo di espansione trasmettitore TM3 è dotato di:
-
1 connettore frontale RJ45
-
1 vite per la messa a terra funzionale
-
2 LED di stato (collegamento e alimentazione)
Il modulo di espansione ricevitore TM3 è predisposto con:
-
1 connettore frontale RJ45
-
1 connettore per l'alimentazione
-
2 LED di stato (collegamento e alimentazione)
Il modulo trasmettitore TM3 è collegato al logic controller tramite il bus TM3. Esso viene collegato utilizzando un connettore a sinistra del modulo. Il modulo di espansione trasmettitore TM3 è l'ultimo modulo fisico della configurazione locale (non esiste un connettore del bus a destra del modulo).
Il modulo ricevitore TM3 è collegato attraverso il connettore frontale RJ45 al modulo trasmettitore TM3 con un cavo appropriato (vedere Accessori).
Moduli trasmettitori e ricevitori TM3
La tabella seguente mostra i TM3 moduli di espansione trasmettitori e ricevitori:
Implementazione dei moduli trasmettitori e ricevitori TM3
La figura seguente definisce il sistema suddiviso in una configurazione locale e una configurazione remota (esempio M221):
1 Configurazione locale
2 Configurazione remota

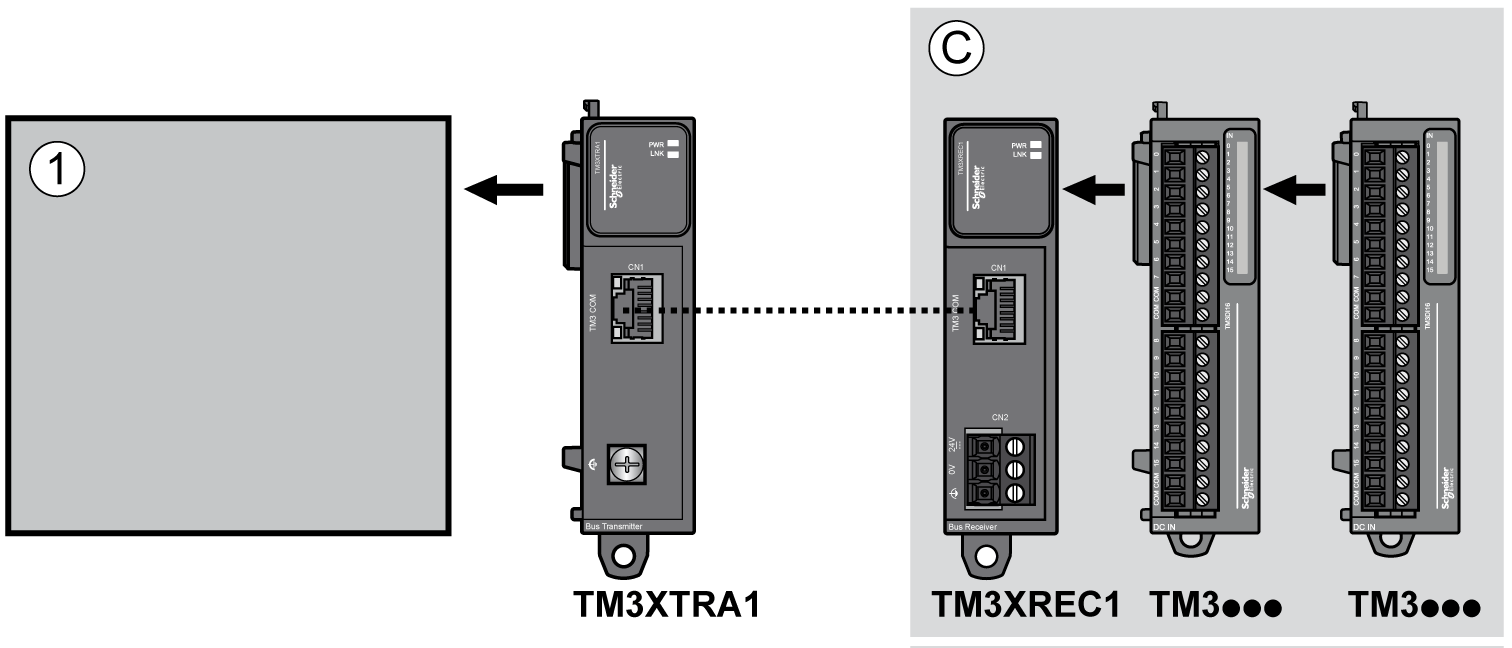

La figura seguente rappresenta i componenti di una configurazione remota:
1 Controller e moduli
C Moduli di espansione (7 max)
