Installazione delle cartucce TMC4

Considerazioni sull'installazione

La cartuccia TMC4 è progettata per funzionare nello stesso campo di temperatura dei controller, incluso il declassamento del controller per il funzionamento in campi di temperatura estesi e le limitazioni di temperatura associate alle posizioni di montaggio. Vedere posizione di montaggio del controller e distanze per ulteriori informazioni.

Installazione

PERICOLO
	SCOSSA O ARCO ELETTRICO Scollegare la tensione da tutte le apparecchiature, inclusi i dispositivi collegati, prima di rimuovere i coperchi di protezione o gli sportelli, di installare o rimuovere accessori, componenti hardware, cavi o fili. Per verificare che l'alimentazione sia isolata, usare sempre un rilevatore di tensione correttamente tarato. Indossare i guanti di protezione per installare o rimuovere le cartucce. Prima di riattivare l'alimentazione dell'unità rimontare e fissare tutti i coperchi, i componenti hardware e i cavi e verificare la presenza di un buon collegamento di terra. Utilizzare quest'apparecchiatura e tutti i prodotti associati solo alla tensione specificata. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

PERICOLO

SCOSSA O ARCO ELETTRICO

Scollegare la tensione da tutte le apparecchiature, inclusi i dispositivi collegati, prima di rimuovere i coperchi di protezione o gli sportelli, di installare o rimuovere accessori, componenti hardware, cavi o fili.
Per verificare che l'alimentazione sia isolata, usare sempre un rilevatore di tensione correttamente tarato.
Indossare i guanti di protezione per installare o rimuovere le cartucce.
Prima di riattivare l'alimentazione dell'unità rimontare e fissare tutti i coperchi, i componenti hardware e i cavi e verificare la presenza di un buon collegamento di terra.
Utilizzare quest'apparecchiatura e tutti i prodotti associati solo alla tensione specificata.

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

AVVISO
	SCARICHE ELETTROSTATICHE Accertarsi che gli slot vuoti della cartuccia abbiano gli appositi coperchi prima di mettere il controller sotto tensione. Non toccare i contatti della cartuccia. Toccare solo la custodia della cartuccia quando la si manipola. Adottare tutte le misure di protezione richieste per prevenire le scariche elettrostatiche. Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

AVVISO

SCARICHE ELETTROSTATICHE

Accertarsi che gli slot vuoti della cartuccia abbiano gli appositi coperchi prima di mettere il controller sotto tensione.
Non toccare i contatti della cartuccia.
Toccare solo la custodia della cartuccia quando la si manipola.
Adottare tutte le misure di protezione richieste per prevenire le scariche elettrostatiche.

Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

La seguente tabella descrive la procedura per installare una cartuccia TMC4 nel controller.

Passo	Azione
1	Scollegare tutta l'alimentazione prima di rimuovere i coperchi di protezione o installare una cartuccia.
2	Rimuovere la cartuccia dalla confezione.

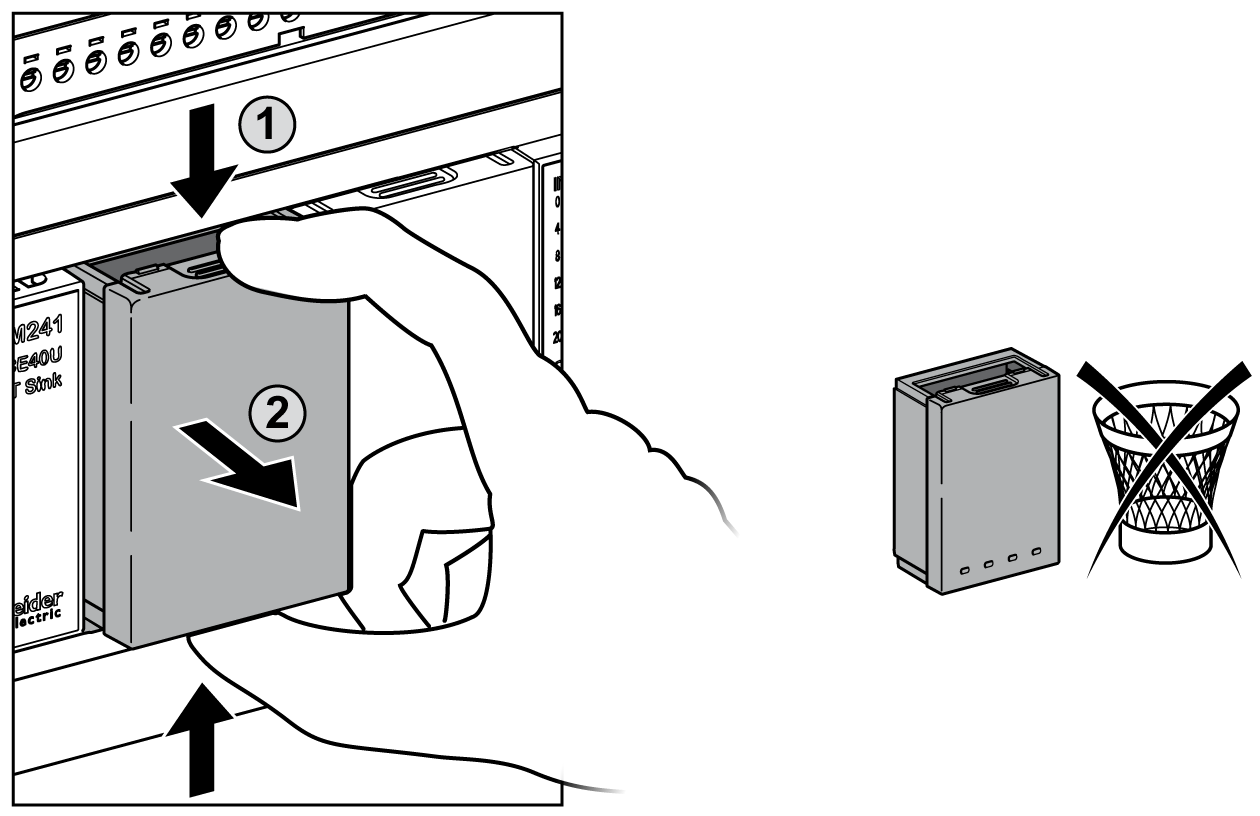

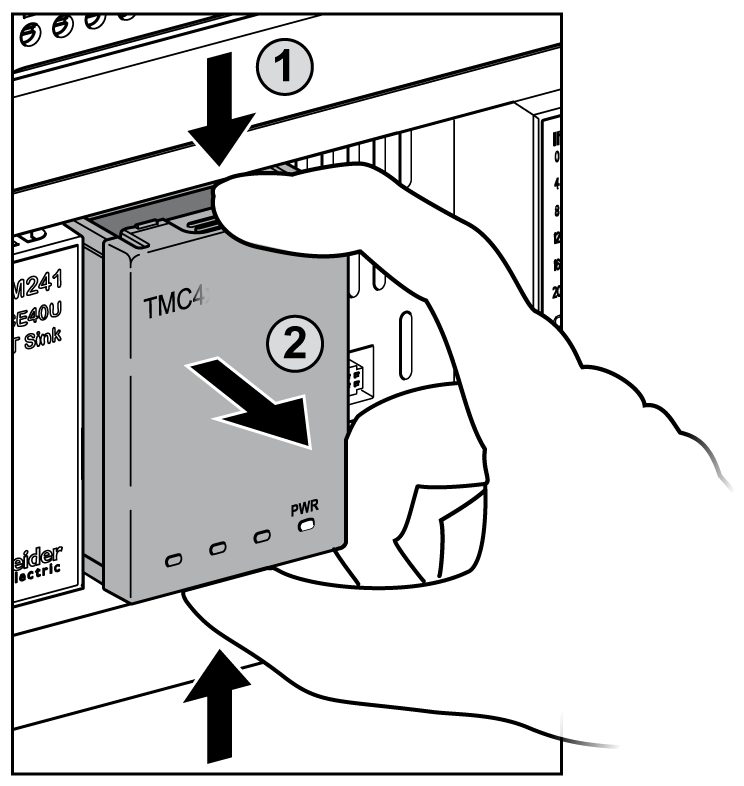

3	Premere con le dita sulle graffe di fissaggio situate nella parte superiore e inferiore del coperchio di protezione e sollevare delicatamente la copertura dello slot della cartuccia. Rimuovere con le mani il coperchio dello slot della cartuccia dal controller. NOTA: Conservare il coperchio per riutilizzarlo in caso di disinstallazione.

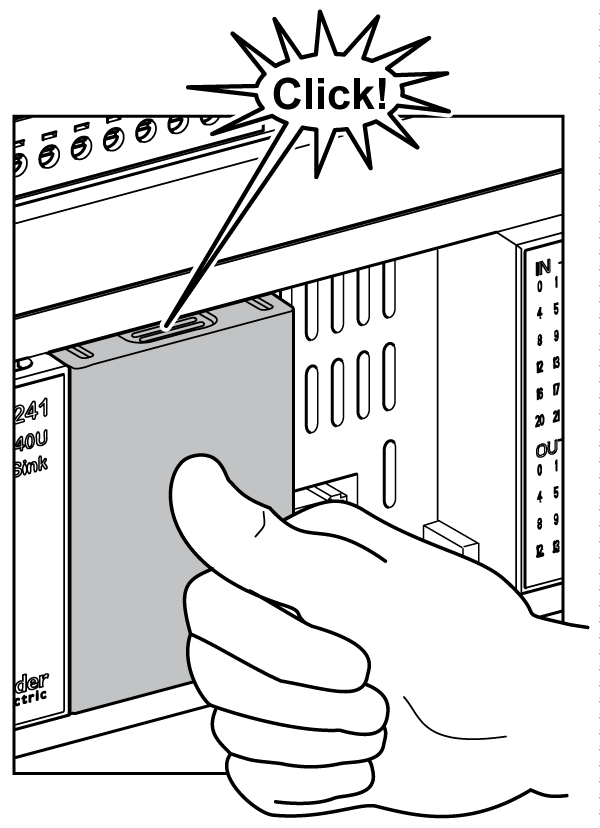

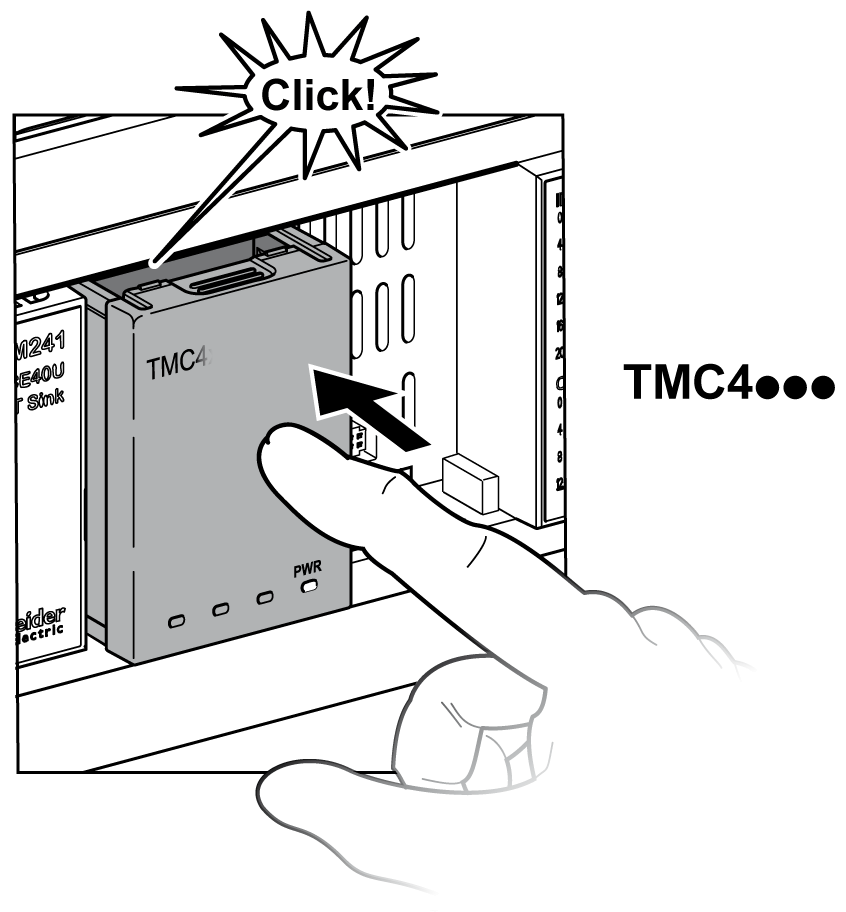

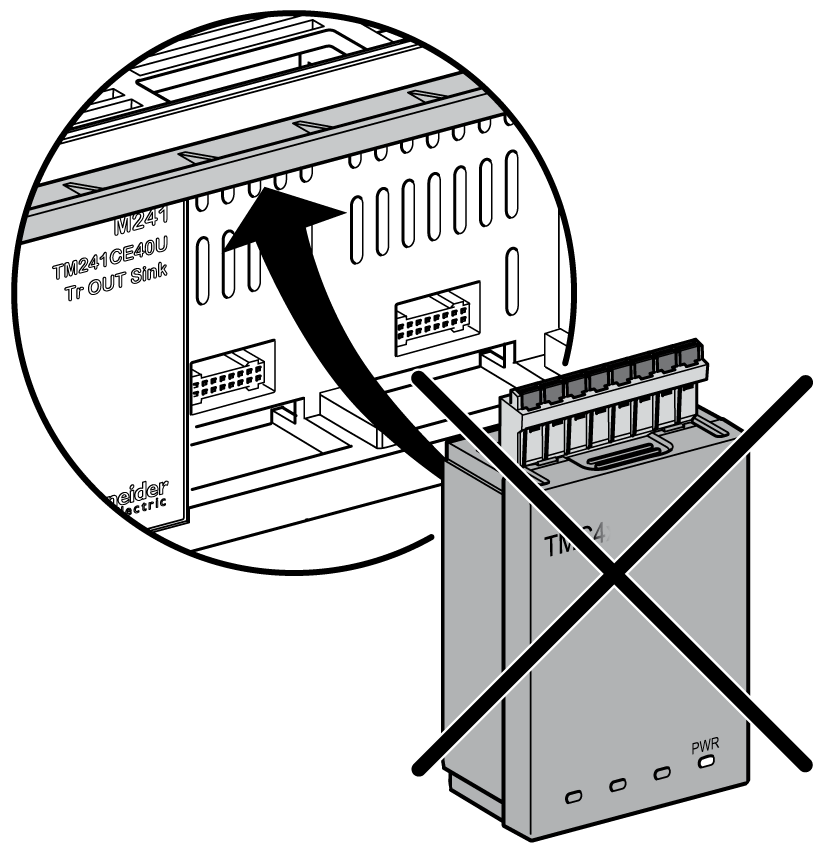

4	Posizionare la cartuccia nello slot del controller. Spingere la cartuccia finché scatta in posizione. NOTA: Non inserire la cartuccia con la morsettiera a molla rimovibile collegata.

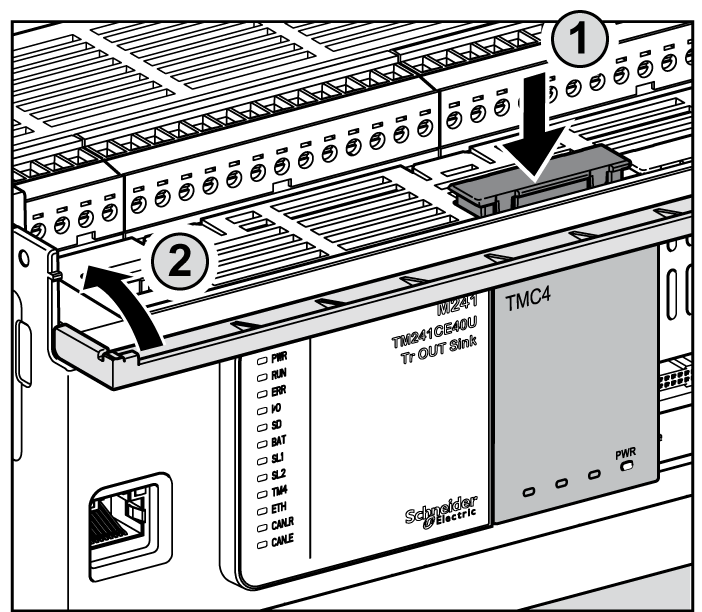

5	Far ruotare la copertura superiore dei collegamenti del controller in modo da avere più spazio per inserire la morsettiera a molla rimovibile della cartuccia. Premere la graffa di fissaggio presente sul lato del coperchio della morsettiera con un cacciavite isolato ed sollevare delicatamente il coperchio. Rimuovere il coperchio dello slot dal controller. NOTA: Conservare il coperchio per riutilizzarlo in caso di disinstallazione.

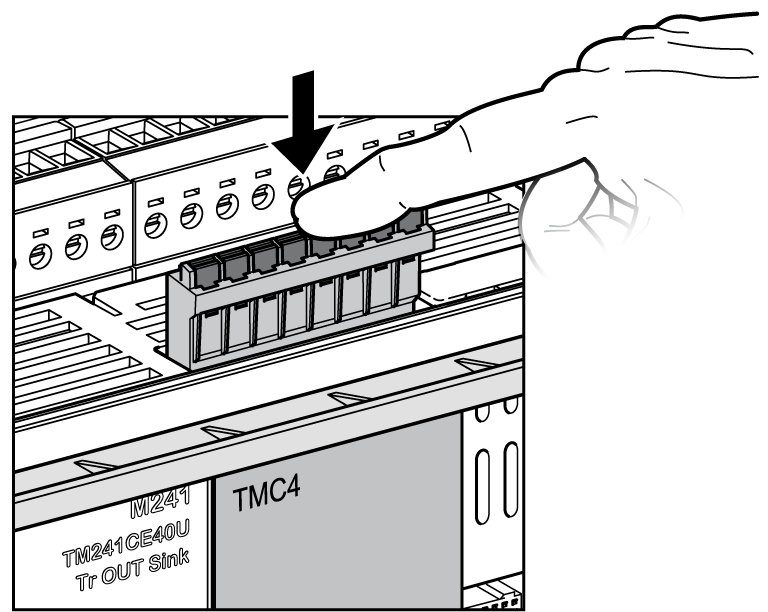

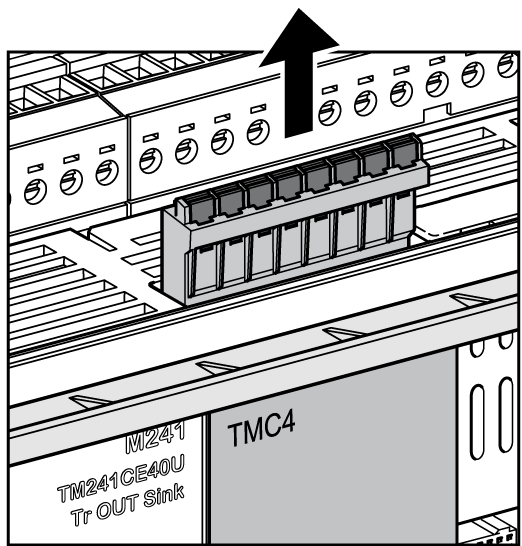

6	Inserire a fondo la morsettiera a molla rimovibile nella cartuccia.

Disinstallazione

PERICOLO
	SCOSSA O ARCO ELETTRICO Scollegare la tensione da tutte le apparecchiature, inclusi i dispositivi collegati, prima di rimuovere i coperchi di protezione o gli sportelli, di installare o rimuovere accessori, componenti hardware, cavi o fili. Per verificare che l'alimentazione sia isolata, usare sempre un rilevatore di tensione correttamente tarato. Indossare i guanti di protezione per installare o rimuovere le cartucce. Prima di riattivare l'alimentazione dell'unità rimontare e fissare tutti i coperchi, i componenti hardware e i cavi e verificare la presenza di un buon collegamento di terra. Utilizzare quest'apparecchiatura e tutti i prodotti associati solo alla tensione specificata. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
