Introduzione
Questa cartuccia dispone di una morsettiera a molla rimovibile per il collegamento delle uscite.

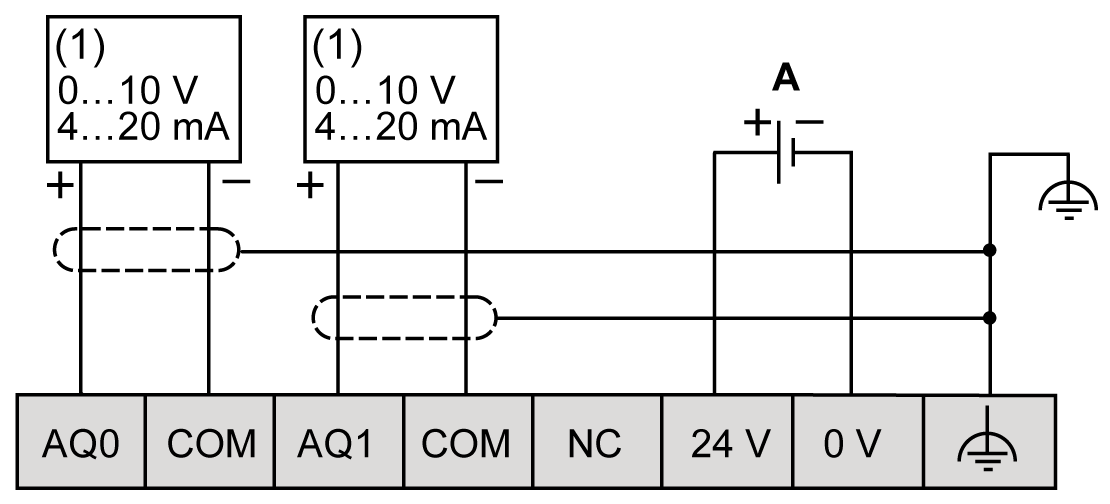

Schema di cablaggio
La seguente figura mostra un esempio di collegamento delle uscite di tensione e di corrente:
(1): Corrente/tensione dispositivo di ingresso analogico
A: Alimentazione esterna
NOTA: Ogni uscita può essere collegata come uscita di tensione o di corrente.
|
AVVERTIMENTO
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA
Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)".
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
|
