FBD/LD/IL 中的置位/复位
FBD 和 LD
可将 FBD 或相应的 LD 线圈中的布尔值输出置位或复位。要在置位状态之间切换，可在选择输出后，使用上下文菜单中的相应命令。将用 S 或 R 来标识输出或线圈。
|
|
如果值 TRUE 来到置位输出或线圈处，该输出/线圈将变为 TRUE 并保持为 TRUE。只要应用程序正在运行，就无法在该位置覆盖该值。 |
|
|
如果值 TRUE 来到重置输出或线圈处，该输出/线圈将变为 FALSE 并保持为 FALSE。只要应用程序正在运行，就无法在该位置覆盖该值。 |

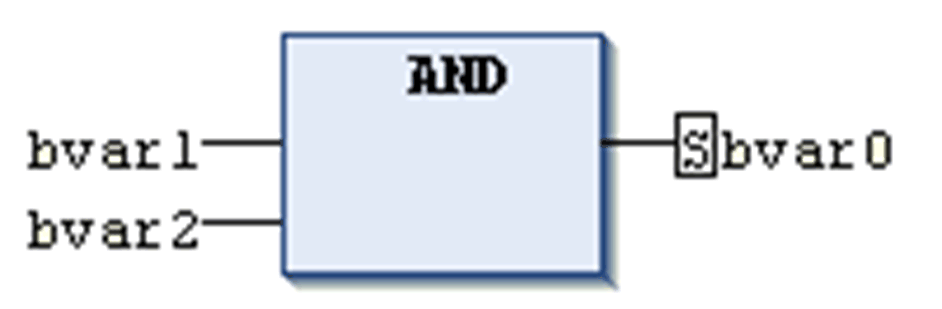

FBD 中的置位输出
在 LD 编辑器中，可通过拖放插入置位和复位线圈。要执行该操作，可使用的类别或工具栏中的 S 和 R 元素。
示例：

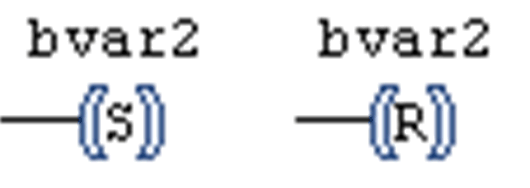

置位线圈、复位线圈
有关更多信息，请参阅置位/复位线圈。
