TM3AI4/TM3AI4G 接线图

简介

这些扩展模块具有用于连接输入和电源的内置可插拔螺钉或卡簧端子块。

注：这些扩展模块不支持由回路供电的传感器。当接线用于电流时，模块不提供回路电源。

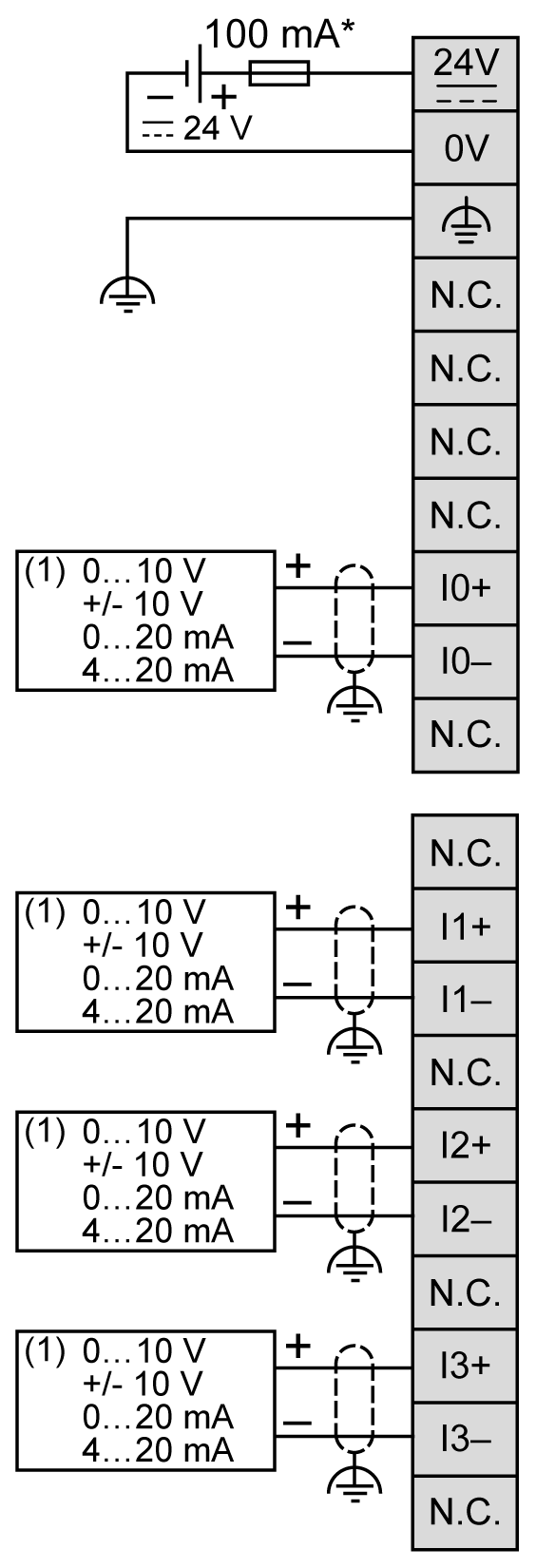

下图说明了输入、传感器及其公共端之间的连接：

* T 型熔断器

(1) 电流/电压模拟量输出设备

警告
	意外的设备操作请勿将电缆连接至未使用的端子和/或标记为“No Connection (N.C.)”的端子。未按说明操作可能导致人身伤亡或设备损坏等严重后果。
