启用功能

概述

启用功能用于准许计数操作。

启用功能可在下列 HSC 模式中使用：

在事件计数模式下，此功能不可用。

此功能用于准许根据可选 EN 物理输入以及功能块输入 F_Enable 和 EN_Enable 的状态对计数器值进行更改。

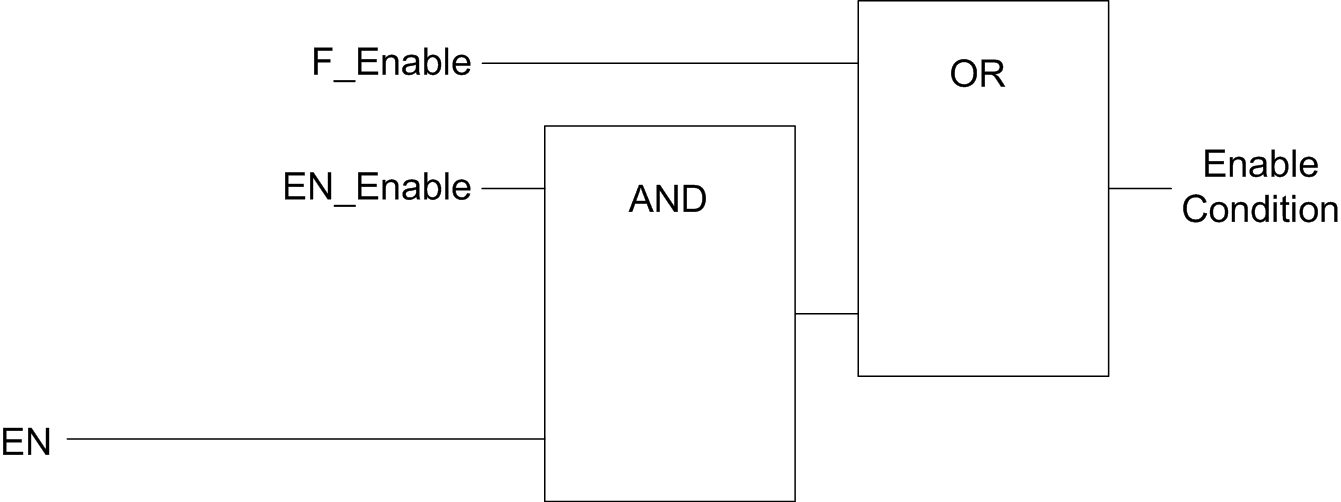

下图介绍了启用条件：

HSC 功能块的 EN_Enable 输入

HSC 功能块的 F_Enable 输入

EN 物理输入 Enable

如果没启用此功能，计数脉冲将被忽略。

注： Simple 类型的启用条件与功能块输入 Enable 相对应。

以下过程介绍如何配置 Enable 功能：

步骤	操作
1	在设备树中，双击 MyController > IO_Bus > Module_x > 计数器。
2	选择计数器选项卡。
3	选择支持启用功能的计数功能。 HSC Main 单相（一次性或模数回路） HSC Main 双相（模数回路或自由大型）频率计周期计
4	设置控制输入 > EN 输入 > 位置参数的值。
5	选择控制输入 > EN 输入 > 过滤参数的值以减少输入上的跳动影响。过滤值确定计数器最大频率，如跳动过滤器表所示。
