物理描述

简介

本节介绍 TM3 发射器和接收器模块的物理特性。

TM3 发射器模块

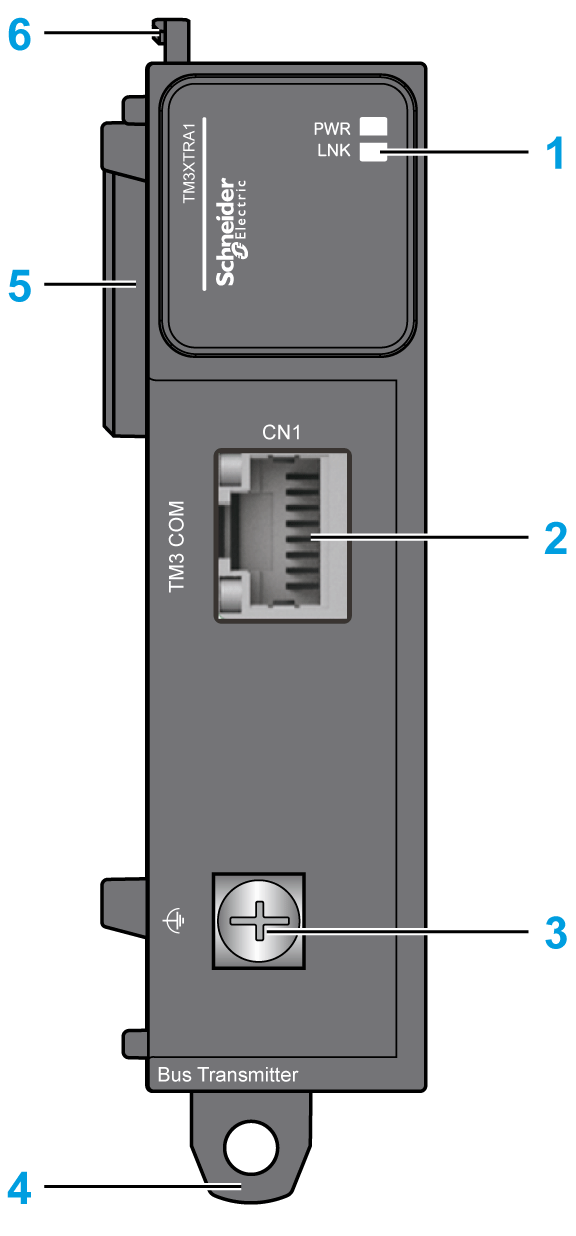

下图显示 TM3XTRA1 发射器扩展模块的部件：

下表描述上面显示的 TM3XTRA1 发射器扩展模块的主要元件：

N°	描述	参考
1	显示链路活动和电源状态的 LED	–
2	TM3 总线端口	–
3	功能性接地连接螺钉	接地
4	钩锁，用于 35 毫米（1.38 英寸）的 DIN 导轨	顶帽截面导轨（DIN 导轨）
5	TM3 I/O 总线的扩展连接器（仅左侧）	–
6	用于连接原先模块的锁紧装置	–

注：发射器必须是本地 I/O 扩展配置中的最后一个模块。

TM3 接收器模块

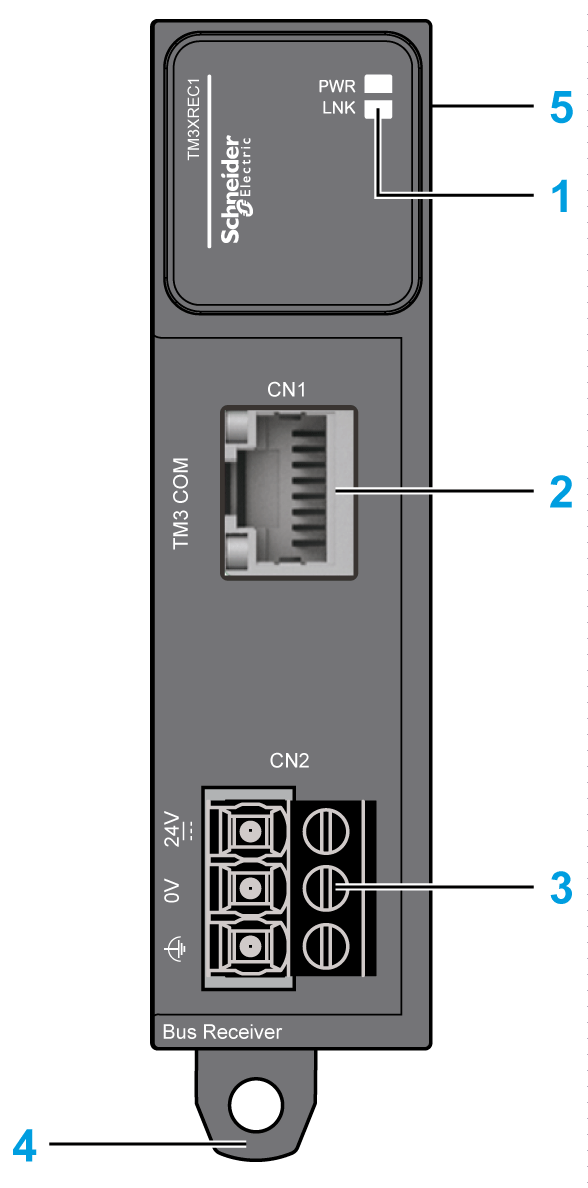

下图显示了 TM3XREC1 接收器扩展模块的各个部分：

下表描述上面显示的 TM3XREC1 接收器扩展模块的主要元件：

N°	描述	参考
1	显示链路活动和电源状态的 LED	–
2	TM3 总线端口	–
3	电源螺钉端子块	电源接线图
4	钩锁，用于 35 毫米（1.38 英寸）的 DIN 导轨	顶帽截面导轨（DIN 导轨）
5	TM3 I/O 总线的扩展连接器（仅右侧）	–
