Altura da rosca

A altura de uma rosca no acionamento por fuso.

A altura de uma rosca no acionamento por fuso determina a relação de transmissão entre o movimento linear da carga e o movimento rotativo do eixo de entrada.

Comprimento

Eficiência

O grau de eficiência do fuso.

Eficiência

Massa da carga

Massa da carga movida e do deslizador.

Massa

Momento de inércia do fuso

Momento de inércia do fuso (sem carga).

Momento de inércia

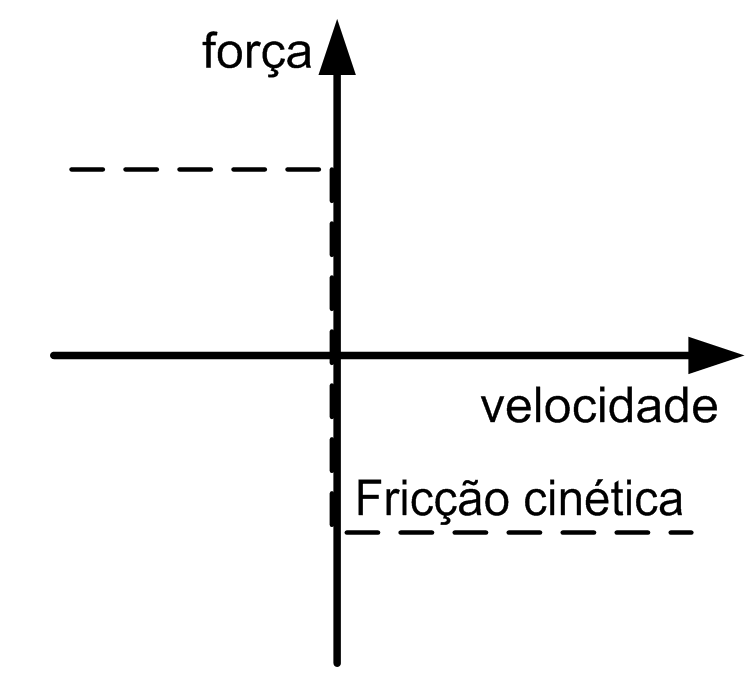

Força de fricção cinética

Um torque que se aplica ao eixo de entrada.

Este parâmetro pode ter um valor positivo ou 0.

Durante o movimento (quando a velocidade é diferente de 0), este torque age em oposição à direção do movimento. O valor absoluto do torque durante o movimento é constante, independentemente da velocidade.

Na paralisação (velocidade = 0), este torque não ocorre.

Um exemplo típico para este tipo de torque é atrito cinético entre corpos sólidos.

Força

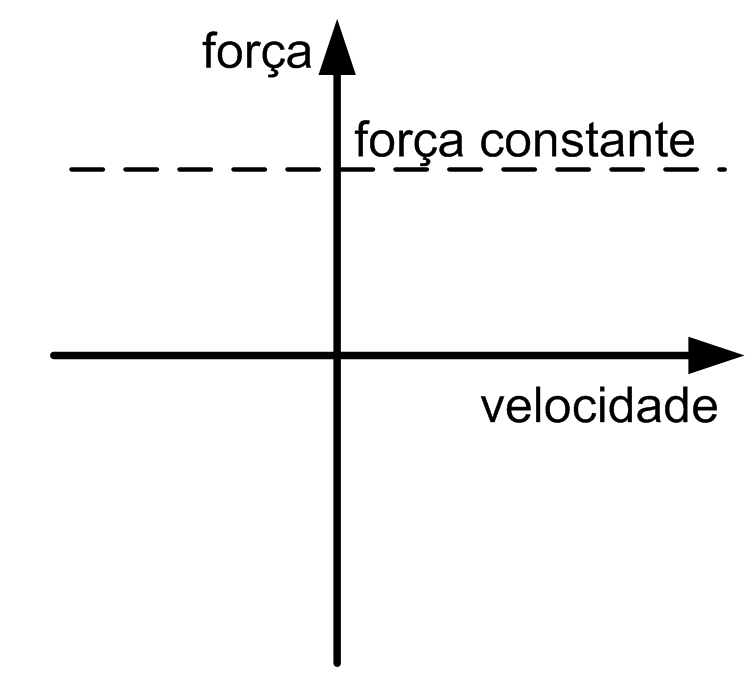

Constante de força adicional

Força adicional estática no eixo de entrada.

Um valor positivo ou valor negativo ou 0, é permitido. Um valor positivo indica que a força se aplica na direção positiva da carga. Um valor negativo indica que a força se aplica na direção negativa da carga.

O valor absoluto e a direção da força são constantes e se aplicam durante o movimento e a paralisação. Eles são independentes da velocidade.

Uma força constante adicional é causada, por exemplo, por uma carga suspensa.

Força

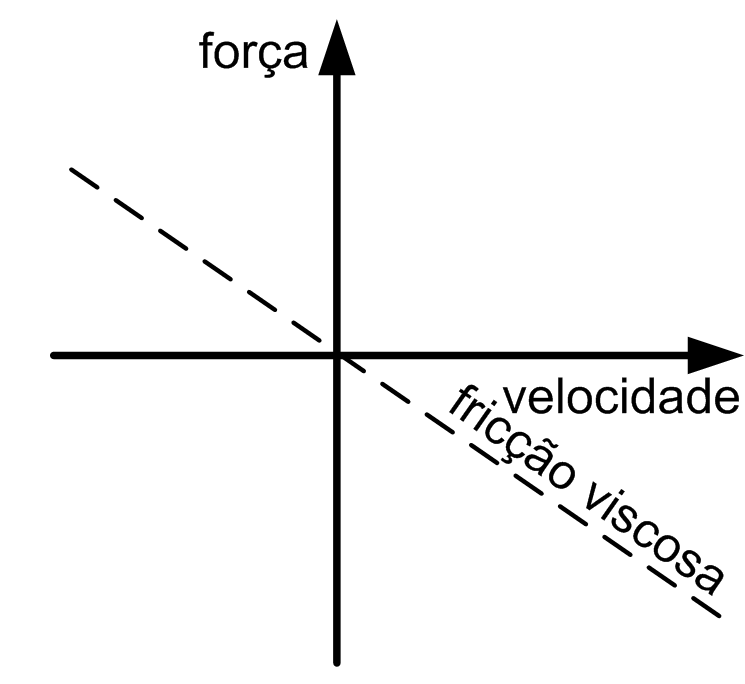

Força de fricção viscosa

Força adicional dependente da velocidade no eixo de entrada.

Este parâmetro pode ter um valor positivo ou 0.

O valor absoluto da força é proporcional ao valor absoluto da velocidade. A direção da força se opõe à direção do movimento.

Uma força de fricção viscosa é causada pela fricção de um fluido.

Força por velocidade

Ângulo de inclinação

O ângulo de inclinação do fuso em graus (-90 ° ... +90 °).

Com um valor positivo, o fuso será inclinado em direção ascendente, o que significa em sentido oposto ao da força da gravidade. Isto aumenta a força exigida para mover a carga.

Com um valor negativo, o fuso será inclinado no sentido descendente. Isto reduz a força exigida para mover a carga.

Ângulo

Perfil de movimento selecionado

O perfil de movimento que é utilizado como base para cálculos para este eixo.

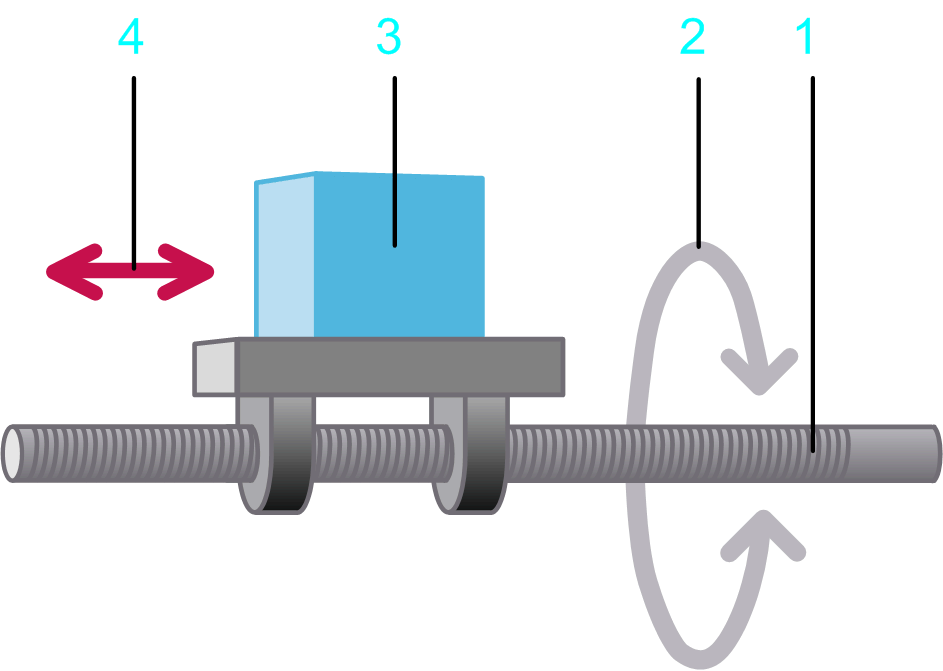

O perfil de movimento do Acionamento por fuso da caixa de carga descreve um movimento linear da carga (item de legenda 3 no gráfico acima desta tabela).

Movimento linear

Perfil de carga selecionado

O perfil de carga que é usado em combinação com outro diagrama de movimento para definir uma carga adicional. Permite que você defina uma carga que é empregada em um eixo de servo durante sequências específicas de movimento.

Força
