Зуб > Шаг зубьев

Расстояние между двумя соседними зубьями на рейке.

Шаг резьбы вместе с числом зубьев на шестерне определяет передаточное число между линейным движением нагрузки и вращательным движением ведущего вала.

Длина

Зуб > Количество зубьев на рейке

Количество зубьев на шестерне, приводящей в движение зубчатую рейку.

–

Диаметр > Диаметр шестерни

Диаметр делительной окружности.

Длина

Масса нагрузки

Масса перемещаемой нагрузки (без учета массы зубчатой рейки).

Масса

Масса зубчатой рейки

Масса зубчатой рейки.

Масса

Момент инерции ведущей шестерни

Момент инерции шестерни (без учета момента инерции нагрузки и зубчатой рейки).

Момент инерции

Сила кинетического трения

Крутящий момент, прилагаемый к ведущему валу.

Этот параметр может принимать положительное значение или быть равным 0.

Во время движения (значение скорости не равно 0) этот крутящий момент действует в противоположную направлению движения сторону. Абсолютное значение крутящего момента во время движения остается неизменным, независимо от скорости.

Во время остановок (скорость равна 0) этот момент не возникает.

Типичным примером этого типа крутящего момента служит кинетическое трение между твердыми телами.

Сила

Дополнительная постоянная сила

Статическая дополнительная сила на ведущем валу.

Допустимы положительные, отрицательные и нулевые значения. Положительное значение говорит о том, что сила приложена в положительном направлении движения нагрузки. Отрицательное значение говорит о том, что сила приложена в отрицательном направлении движения нагрузки.

Абсолютное значение и направление действия силы являются постоянными и применяются как во время движения, так и во время остановок. Они не зависят от скорости.

Дополнительная статическая сила может вызываться, например, подвешенной нагрузкой.

Сила

Сила вязкостного трения

Зависящая от скорости дополнительная сила на ведущем валу.

Этот параметр может принимать положительное значение или быть равным 0.

Абсолютное значение силы пропорционально абсолютному значению скорости. Сила направлена в обратную движению сторону.

Сила вязкостного трения вызывается жидкостным трением.

Сила, зависящая от скорости

Угол наклона

Угол наклона зубчатой рейки в градусах (от -90° до +90°).

Положительные значения угла наклона означают, что зубчатая рейка имеет восходящее направление, то есть сила тяжести действует в направлении обратном перемещению. Это увеличивает усилие, необходимое для перемещения нагрузки.

При отрицательном угле наклона зубчатая рейка имеет нисходящее направление. Это уменьшает усилие, необходимое для перемещения нагрузки.

Угол

Выбранный профиль движения

Профиль движения, используемый как основа для расчетов, выполняемых для данной оси.

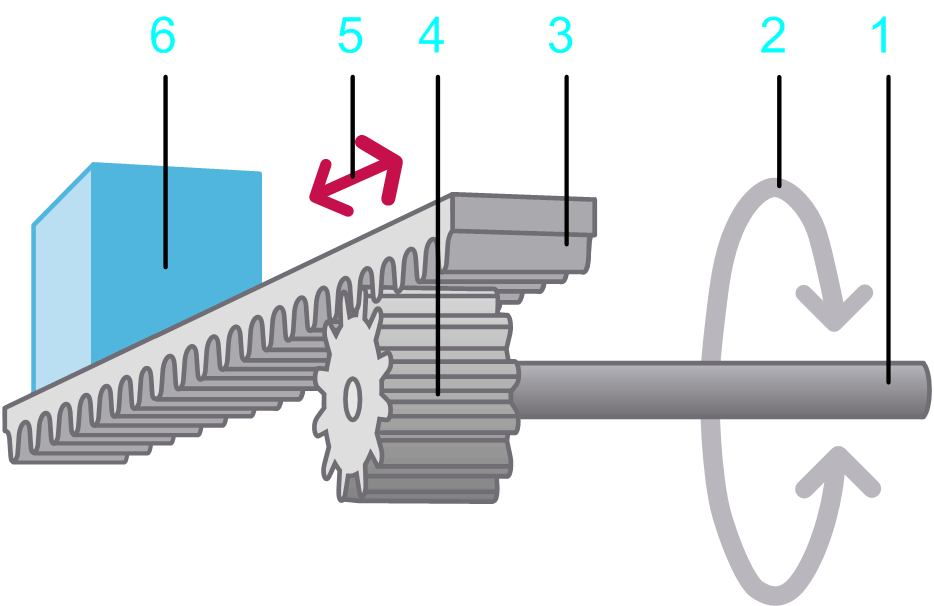

Профиль движения для расчетного случая нагрузки Реечная передача описывает линейное движение нагрузки (элемент 6 на рисунке выше).

Прямолинейное движение

Выбранный профиль нагрузки

Профиль нагрузки, который используется в сочетании с другой диаграммой движения для определения дополнительной нагрузки. Позволяет определить нагрузку, действующую на вспомогательную ось во время конкретных циклов движения.

Сила
