Optionsmodule

Optionsmodule sind separat vom Messgerät zu bestellen und können ohne Spezialgerät an Ihr Messgerät angeschlossen werden.

Die Identifizierung der Optionsmodule basiert darauf, wie sie physisch an den externen E/A-Bus des Messgeräts angeschlossen sind.

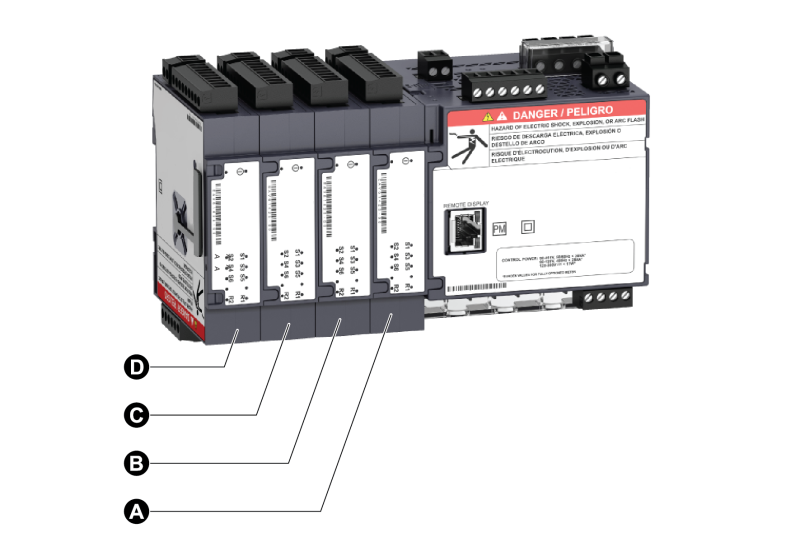

Das erste Modul, das direkt am Messgerät angeschlossen ist, ist Modul A. Das zweite Modul, das an Modul A angeschlossen ist, ist Modul B. Das Messgerät unterstützt bis zu vier externe Module:

Optionsmodule werden von den ION-Modulen des Messgeräts überwacht und gesteuert. Externe E/A-Module werden den entsprechenden ION-Modulen zugeordnet:

Physische Position der Optionsmodule	ION-Modul-Zuordnung
Modul A bis Modul D	Port A bis Port D

Bezeichnung der Optionsmodul-Anschlussklemmen	ION-Modul-Zuordnung
Analogeingänge A1 bis A(n)	Analogeingangsmodul A1 bis A(n)
Analogausgänge Q1 bis Q(n)	Analogausgangsmodul Q1 bis Q(n)
Digitaleingänge S1 bis S(n)	Digitaleingangsmodul S1 bis S(n)
Digital-/Relaisausgänge R1 bis R(n)	Digitalausgangsmodul R1 bis R(n)
