Beispiel-Datenanzeige-Webseite

Sie können mit der Beispiel-Webseite, die auf Ihrem Messgerät gespeichert ist, anwenderspezifische Datenanzeige-Webseiten erstellen.

Die Beispiel-Webseiten werden im Ordner documents auf der internen SFTP-Site Ihres Messgeräts gespeichert.

Die Modbus-Register-Zuordnungsübersicht Ihres Messgeräts ist erhältlich auf www.se.com.

Bei Bedarf wird das ION Handles-Dokument mit der Firmwaredatei Ihres Messgeräts gebündelt, die auf www.se.com heruntergeladen werden kann.

Die Datenanzeige-Webseite muss im Ordner web/monitoring auf der internen SFTP-Site Ihres Messgeräts gespeichert werden. Sie können die anwenderspezifische Webseite anzeigen, indem Sie die Hauptmenü-Registerkarte Überwachung auf Ihrer Messgerät-Webseite auswählen.

Die Konfiguration des HTML-Codes über die angegebene Beschreibung hinaus ist ein erweitertes Verfahren und darf nur von Personen durchgeführt werden, die über fortgeschrittene Kenntnisse der Webseiten verfügen sowie darüber, wie Ihr Messgerät sie verarbeitet.

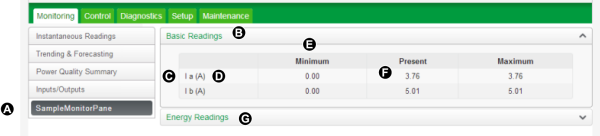

Beispiel-Datenanzeige-Webseite – Ergebnis

HINWEIS: Die folgende Abbildung dient nur zur Veranschaulichung. Die Webseiten Ihres Messgeräts können von der Darstellung abweichen.

A	HTML-Dateiname
B	Titel des Inhaltsbereichs
C	Zeilenüberschrift
D	Einheiten
E	Spaltenüberschrift
F	Momentanwert des benannten Registers
G	Titel des zweiten Inhaltsbereichs A
