Mediciones de intensidad residual
La central de medida es capaz de calcular o medir la intensidad residual, dependiendo del número de entradas que se hayan cableado.
Cableado del TI de 3 hilos
|

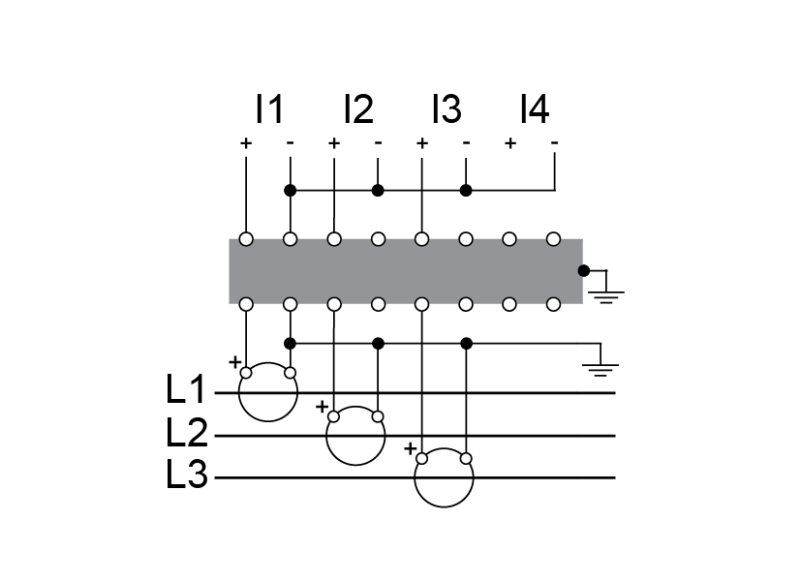

En los sistemas trifásicos de 3 hilos, la central de medida calcula la intensidad residual de la conexión a tierra. En los sistemas trifásicos de 4 hilos, la central de medida calcula la intensidad residual del Neutro. |

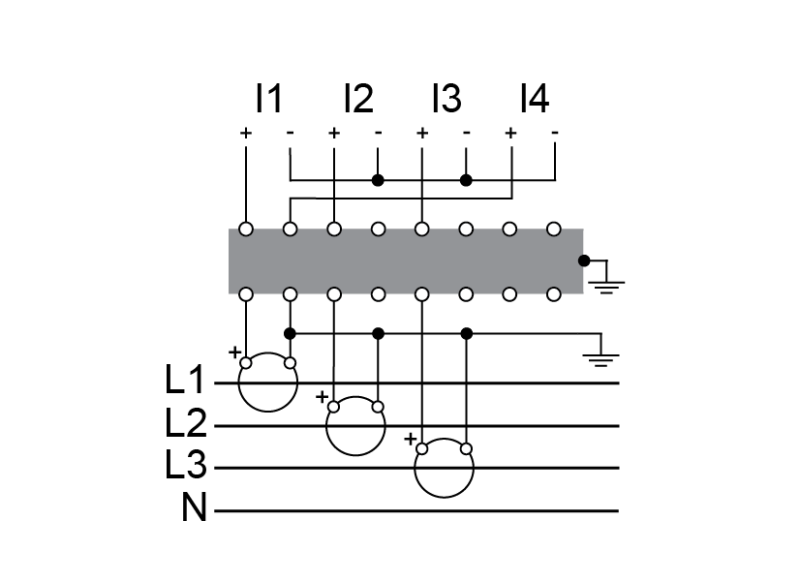

En los sistemas trifásicos de 3 hilos, la central de medida mide la intensidad residual de la conexión a tierra en I4. En los sistemas trifásicos de 4 hilos, la central de medida mide la intensidad residual del Neutro en I4. |
|
|
