波形捕获
使用测量仪的波形记录器模块捕获波形数据。
每次触发其记录输入时，波形记录器模块都会捕获一个波形记录。
波形记录由模块的格式设置寄存器定义，表示为（每个周期的采样数） x （每个波形记录的周期数）。例如，如果格式设置为 128x7，则意味着一个波形记录由 7 个周期的波形数据组成，每个周期为 128 个样本。
测量仪支持 3 种波形捕获类型：标准、延迟和扩展。

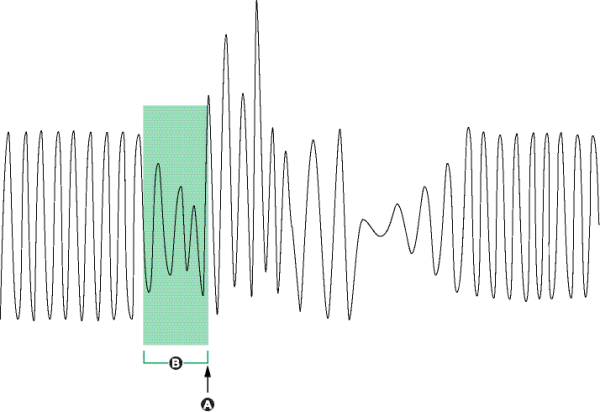

标准波形捕获
测量仪的波形记录器模块支持标准波形捕获。
标准波形捕获会在记录触发时间保存 1 条缓冲的波形记录。在此模式下仅捕获触发前的波形数据。而不会记录触发后的波形周期。
| A | 触发的波形记录 |
| B | 触发时捕获波形记录 |

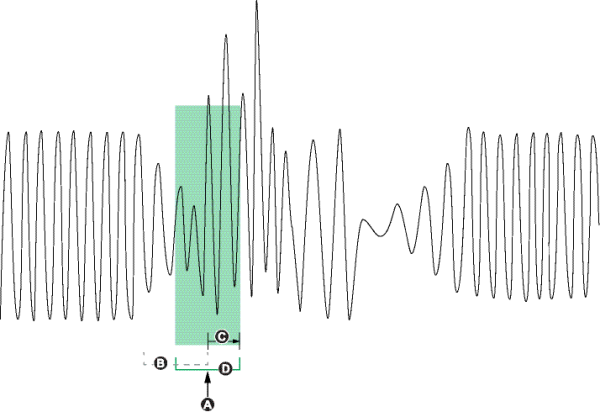

延迟波形捕获
测量仪的波形记录器模块支持延迟波形捕获。
波形记录器模块的记录延迟周期设置寄存器指定在触发记录输入后延迟多少个周期来捕获波形。这用于捕获触发后波形数据。
| A | 触发的波形记录 |
| B | 波形记录，如果记录延迟周期被设置为零 |
| C | 延迟时间（记录延迟周期设置寄存器中指定的周期数） |
| D | 延迟的波形捕获记录在波形日志中 |

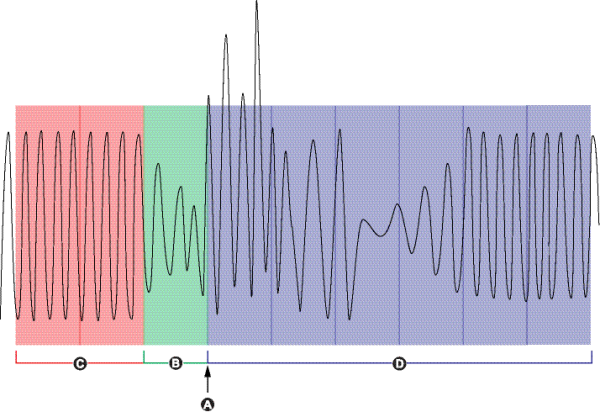

扩展波形捕获
测量仪的波形记录器模块支持扩展波形捕获。
波形记录器模块的触发前记录设置寄存器指定为每个触发的记录保存多少事件前记录。触发后记录设置寄存器指定为每个触发的记录保存多少个事件后记录。
默认情况下，触发前记录和触发后记录都设置为零。要将波形记录器配置为扩展波形捕获，必须将这两个设置寄存器中的一个或两个都设置为非零的正整数值。如果这样做，还必须将纪录延迟周期设置寄存器设置为零，以便正确配置扩展波形捕获。
| A | 触发的波形记录 |
| B | 触发时捕获波形记录 |
| C | 捕获的触发前波形记录 |
| D | 捕获的触发后波形记录 |
每个触发的记录的波形日志集等于触发前记录 + 触发后记录 + 1 的总和（其中 1 为触发波形记录器模块的记录输入时的实际记录）。

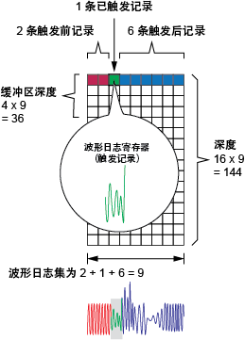

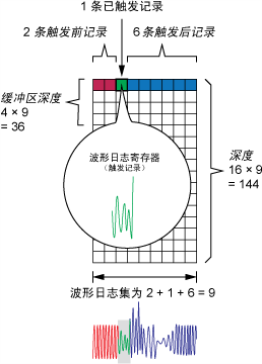

例如，如果触发前记录设置为 2，触发后记录设置为 6，则每个波形日志集的记录数为 9：
扩展波形捕获的波形日志集 = [触发前记录] + [实际触发记录] + [触发后记录]。在此示例中捕获的波形记录总数为 2 + 1 + 6 = 9。
启用扩展波形捕获后，必须将缓冲区深度和深度设置寄存器都设置为波形日志集的正整数倍。
注: COMTRADE 模块不支持扩展波形捕获。保存的 COMTRADE 文件仅用于触发波形记录。
