Wenn im System ein Sercos-Fehler erkannt wird, werden die betroffenen Geräte mit einem farbigen Rahmen hervorgehoben. Auch die betroffenen Anschlüsse werden farbig markiert.
oOrange: Ein Sercos-Fehler wurde erkannt.
oOrange (mit gestricheltem Rahmen): In der letzten Betriebsphase (Phase 4) wurden Sercos-Fehler erkannt. Sobald ein Slave einen Fehler im aktuellen Betriebszustand erkennt, ändert sich die Anzeige zurück in einen durchgehenden orangefarbenen Rahmen.
oRot: Permanente Sercos-Ringunterbrechung erkannt.
HINWEIS: Wenn mehrere Geräte orange markiert sind, beginnt man mit der Fehlersuche von links nach rechts. Bei PS-5 und untergeordneten iSH-Antrieben verläuft die Suchrichtung von rechts nach links.

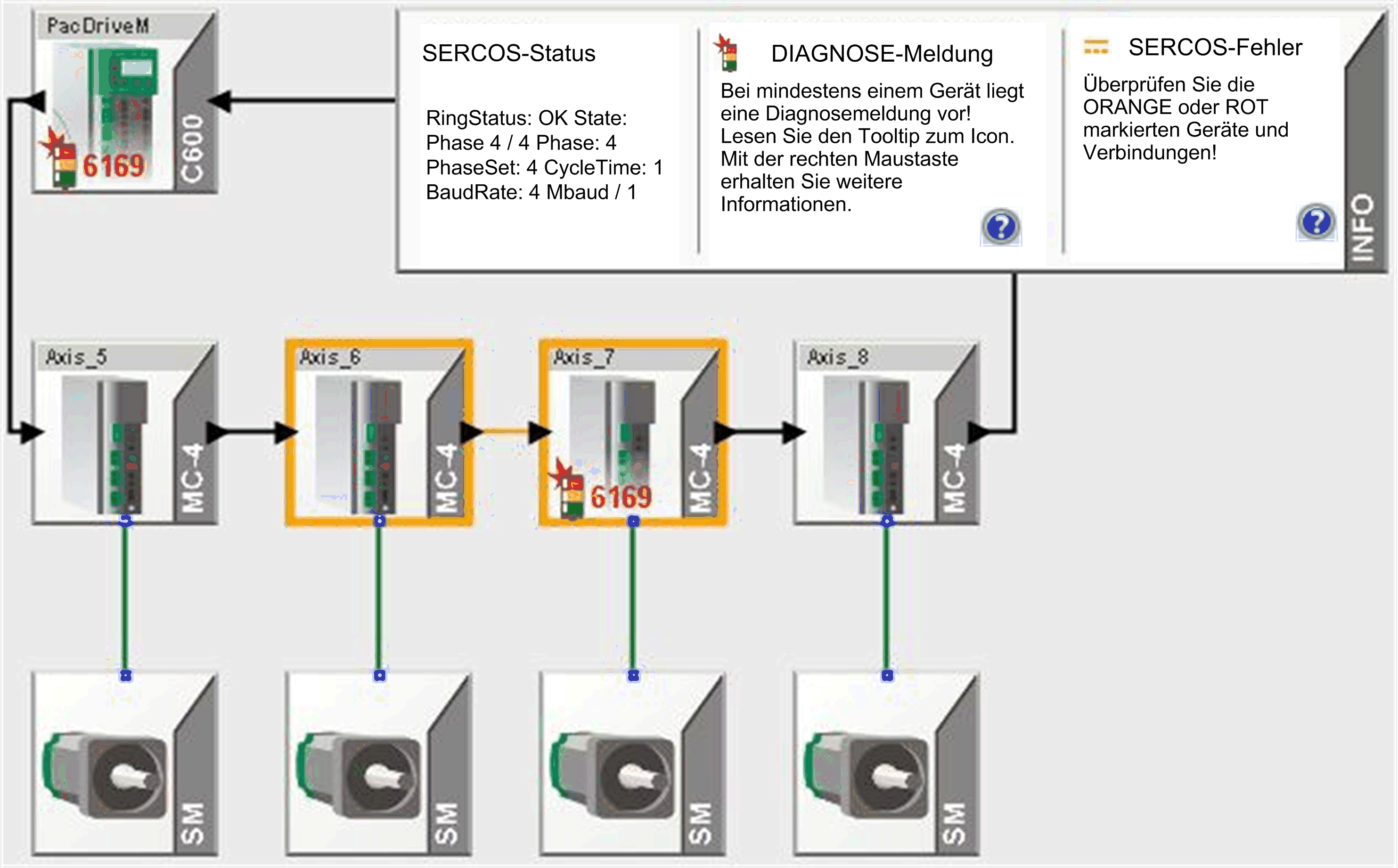

Im oben dargestellten Beispiel werden wiederholt einfache Sercos-Fehler zwischen MC-4 Axis_6 und MC-4 Axis_7 festgestellt. Mögliche Ursachen hierfür sind z. B. ein Knick in einem Lichtwellenleiter oder eine falsch eingestellte Intensität beim sendenden MC-4 Axis_6.
Einfacher Sercos-Fehler festgestellt vor MC-4 Axis_7

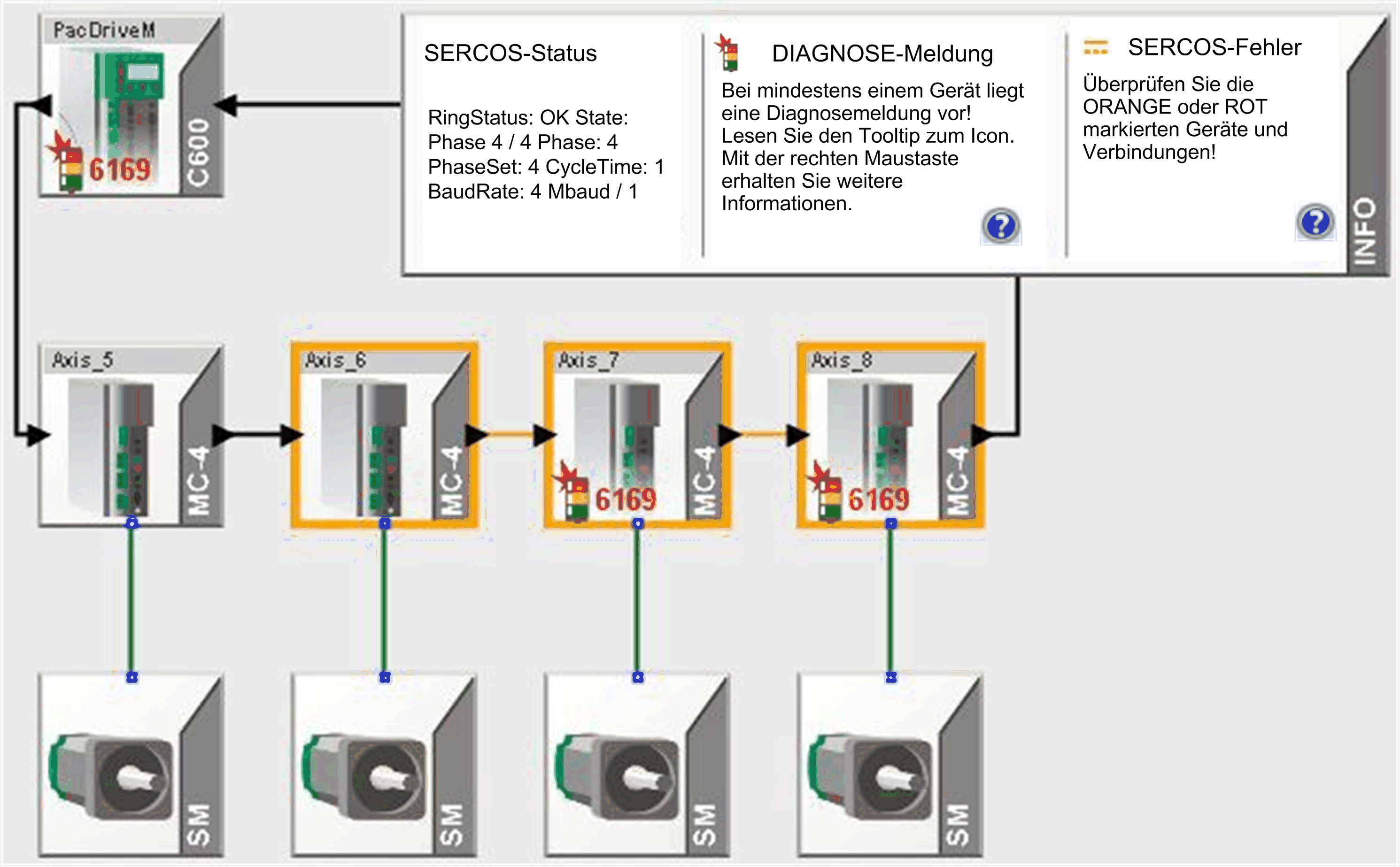

Wenn ganze Telegramme durch einfache Sercos-Fehler verloren gehen, können sich diese einzelnen Fehler auch auf die nachfolgenden Antriebe auswirken. In diesem Fall sind mehrere Slaves orange markiert.

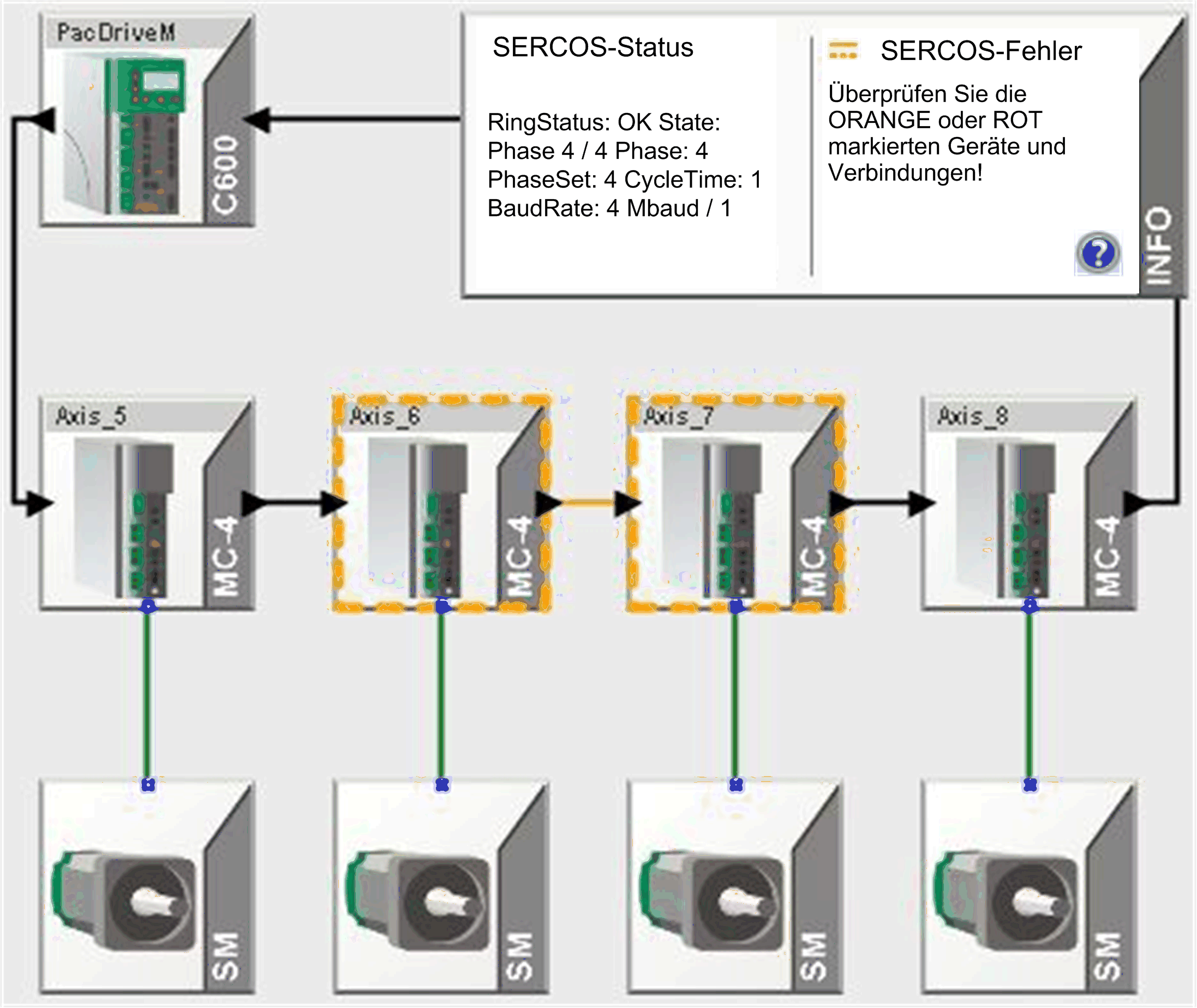

Einfache Sercos-Fehler aus dem letzten Zyklus erkannt
Wenn einfache Sercos-Fehler in der letzten Betriebsphase (Sercos Phase 4) erkannt werden, wird diese Information mit einer gestrichelten orangefarbenen Linie gekennzeichnet.

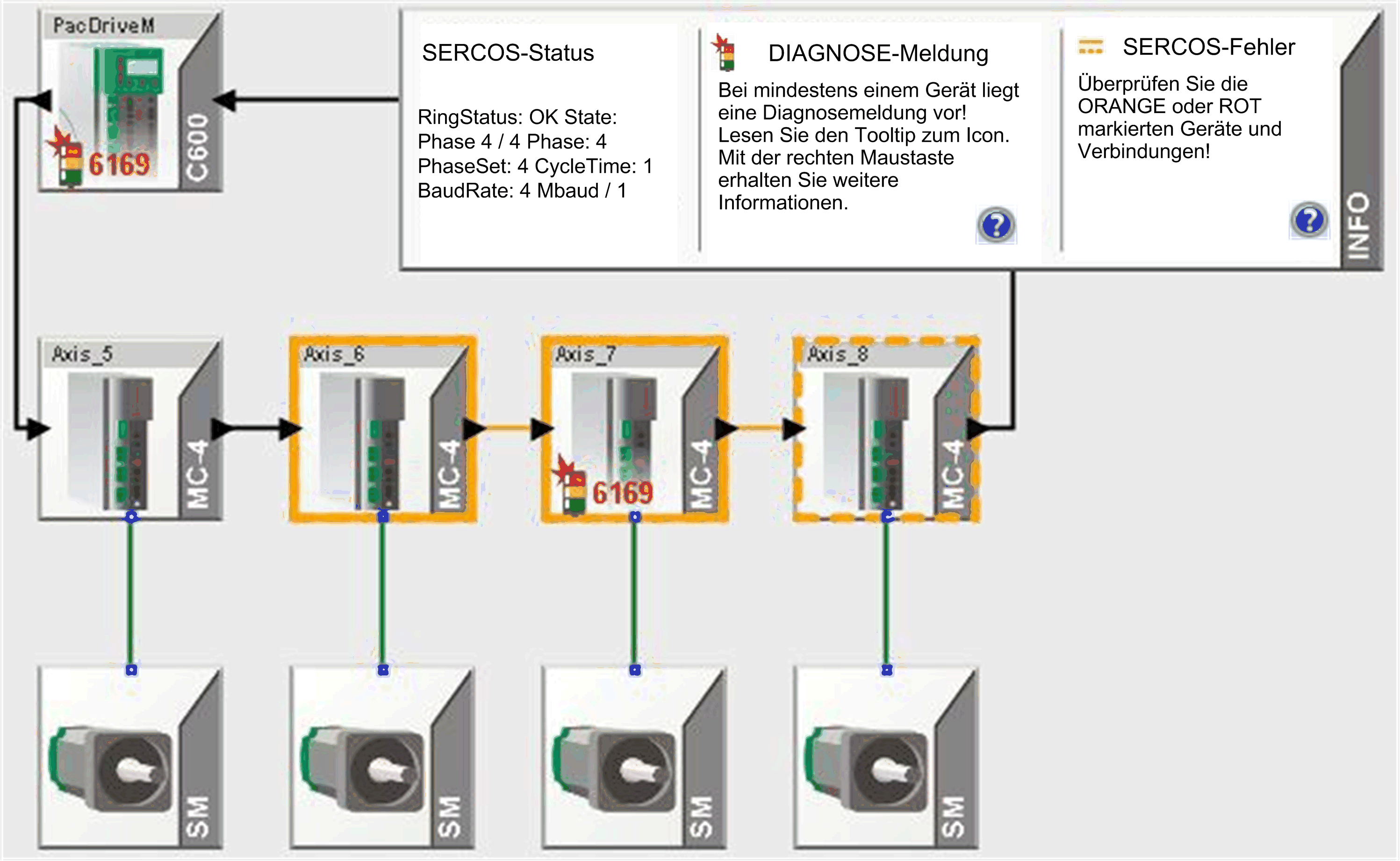

Einfache Sercos-Fehler aus dem letzten und aktuellen Zyklus erkannt
Wenn zusätzlich zu den Fehlern aus der letzten Betriebsphase aktuelle Fehler erkannt werden, überlagert die entsprechende orangefarbene Markierung die gestrichelte orangefarbene Markierung.
