Sobald Geräte im Protokoll-Manager hinzugefügt wurden, können Sie über die Registerkarte Zielsystemeinstellungen die Netzwerkplanung bearbeiten.

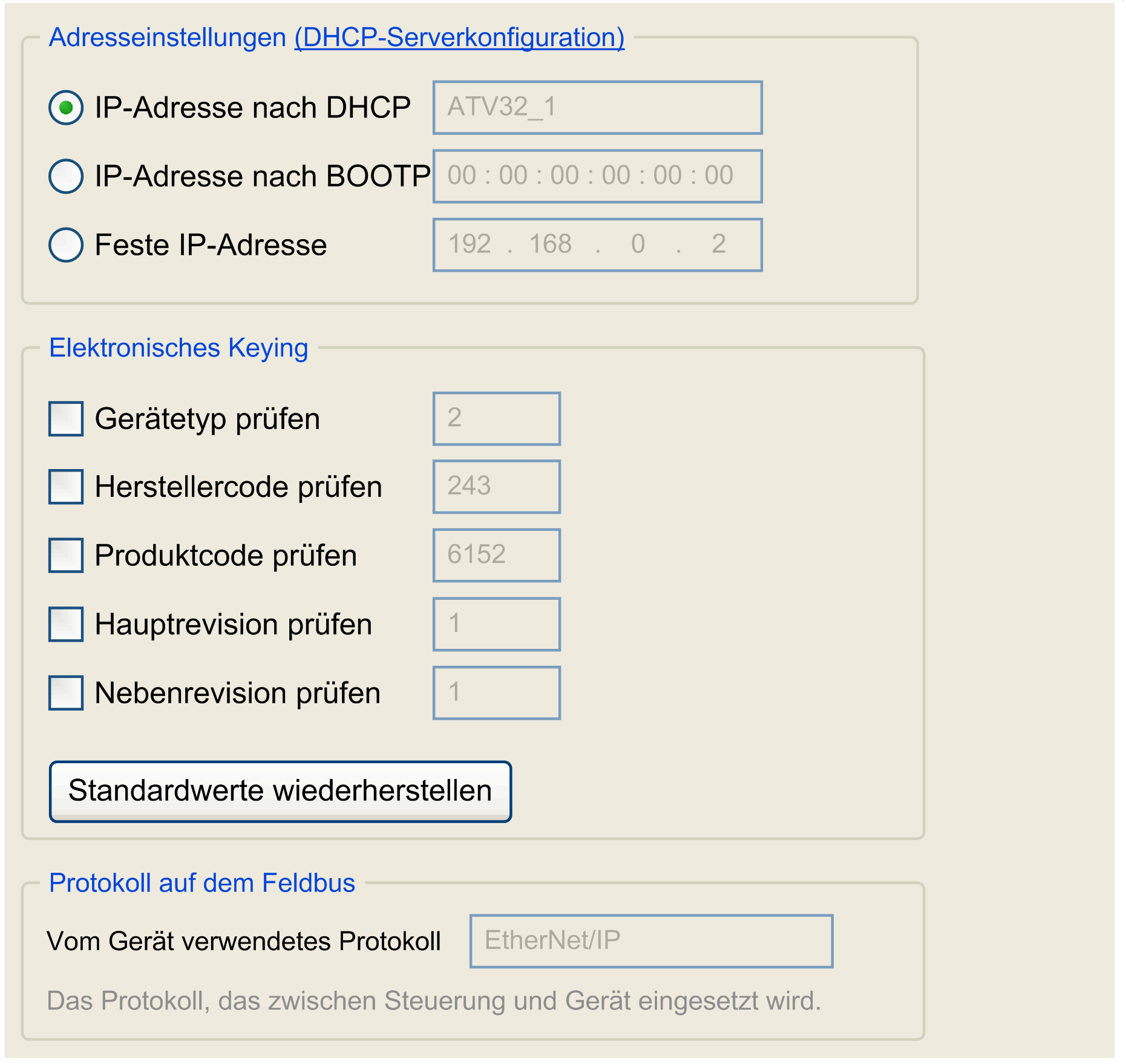

Doppelklicken Sie in der Gerätebaumstruktur auf den Knoten eines EtherNet/IP-Geräts:
Die Werte unter Adresseinstellungen sind die gleichen wie die, die im Protokoll-Manager definiert wurden. Siehe Anpassung der Netzwerkplanung und Geräte-ID.
Das Gerät wird über Signaturen mit elektronischem Keying identifiziert.
Bei elektronischem Keying handelt es sich um Informationen, die in der Firmware des Geräts enthalten sind (Herstellercode, Produktcode usw.).
Beim Start des Scanners wird jeder ausgewählte elektronische Keying-Wert mit den entsprechenden Informationen im Gerät verglichen.
Sollten die Gerätewerte nicht mit den Anwendungswerten übereinstimmen, dann bricht der Controller die Kommunikation mit dem Gerät ab.
Die Werte für das elektronische Keying werden standardmäßig in Übereinstimmung mit den vorkonfigurierten Geräten eingestellt. Diese Werte können geändert werden.
Informationen zu den Werten für das elektronische Keying finden Sie in der Beschreibung des Identitätsobjekts (F1 hex) in der Dokumentation des Geräts.
