Konfiguration des Typs Main im Modus One-Shot

Vorgehensweise zur Konfiguration

Schritt	Aktion
1	Doppelklicken Sie in der Gerätebaumstruktur auf Integrierte Funktionen > HSC.
2	Legen Sie den Typ auf Main fest. Dies geschieht über das Dropdown-Menü HSC0• > Typ.
3	Die Instanz des Typs Main wird erstellt. Sie können sie über das Feld Variable umbenennen.
4	Legen Sie, falls erforderlich, den Modus auf One-Shot fest. Dies geschieht über das Dropdown-Menü HSC0• > Parameter > Modus.
5	Legen Sie den Preset-Wert für Parameter > Preset/Modulo fest. Im Modus One-Shot steht in diesem Feld der anfängliche Modulo-Wert.
6	Legen Sie den Wert für den Anti-Prelleffekt über das Dropdown-Menü HSC0• > Takteingänge > A-Filter fest.
7	Optional: Aktivieren Sie die Hilfseingänge SYNC, EN und CAP über das Dropdown-Menü HSC0• > Hilfseingänge, um die Synchronisierungsfunktion, Enable-Funktion und Erfassungsfunktion auf einem physikalischen Eingang zu aktivieren.
8	Optional: Aktivieren Sie die Schwellenwerte über das Dropdown-Menü, indem Sie HSC0• > Schwellenwerte > Schwellenwert 0 > Aktivieren/Deaktivieren auswählen, um die Vergleichsfunktion zu autorisieren und die Reflexausgänge zu konfigurieren. Schwellenwert 1 kann auch aktiviert werden, nachdem Schwellenwert 0 aktiviert wurde. HINWEIS: Für den Modus One-Shot müssen die konfigurierten Werte die folgende Regel einhalten: 0 < Schwellenwert 0 < Schwellenwert 1 < (Preset - 1)

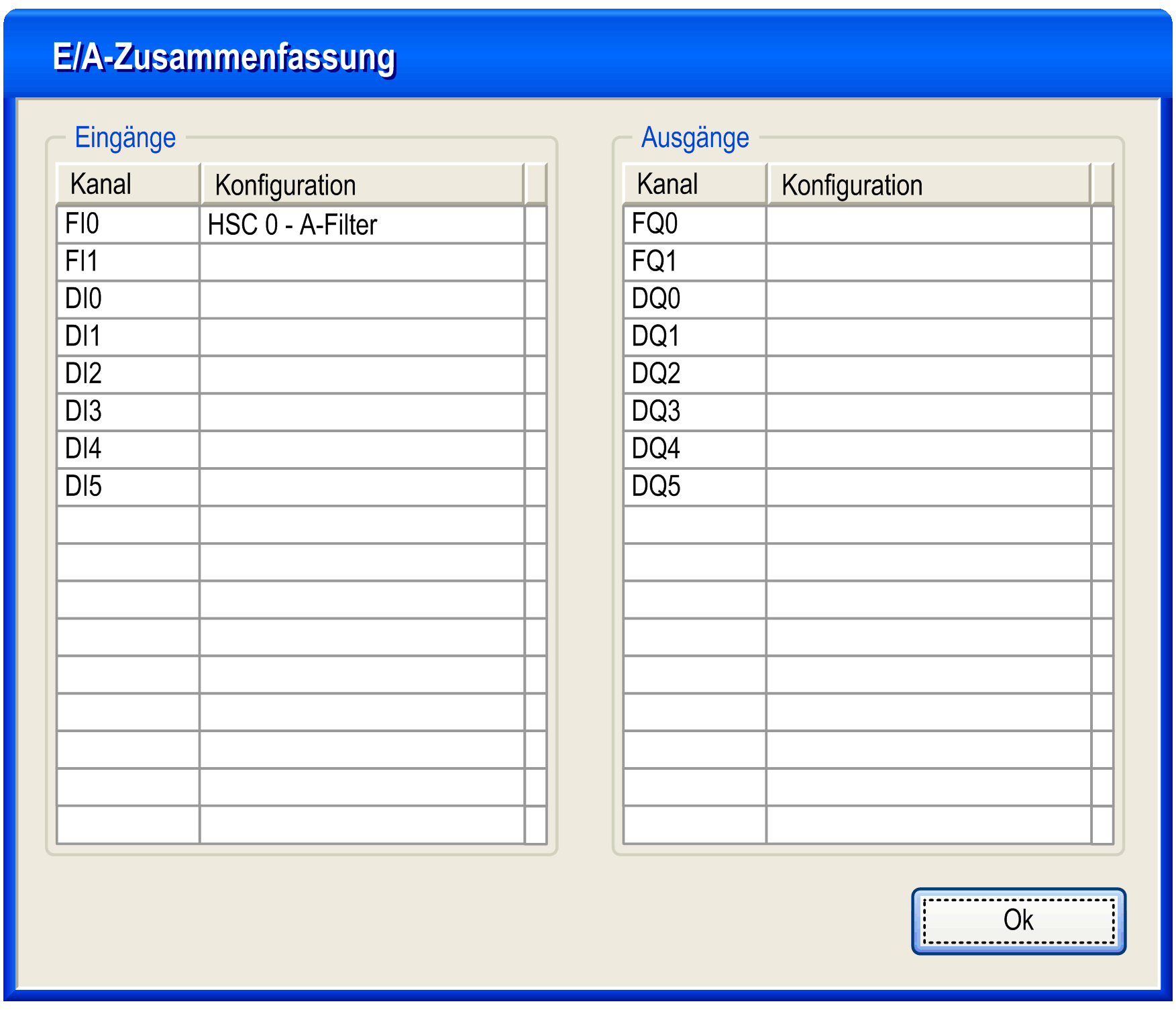

E/A-Zusammenfassung

Klicken Sie auf E/A zusammenfassen..., um die Ein- und Ausgangszuweisungen anzuzeigen.

Programmierbarer Filter

Der Filterwert für den Eingang des Typs Main bestimmt die maximale Zählerfrequenz. Siehe hierzu die nachstehende Tabelle:

Eingänge	Filterwert	Max. Zählerfrequenz
Ein	4 µs	50 kHz
Ein	40 µs	14,5 kHz
