Beschreibung und Funktionen der Bauteile

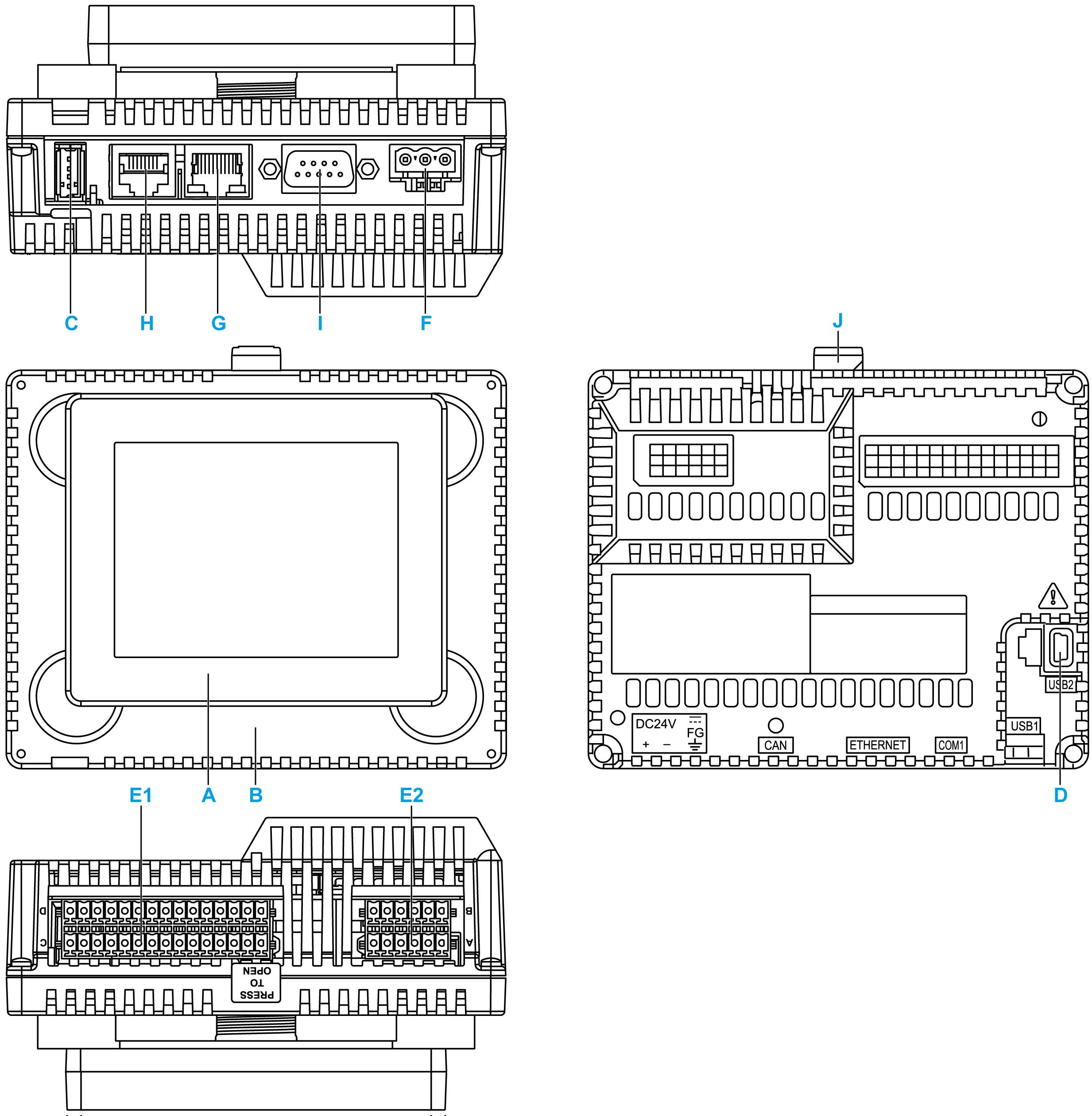

Beschreibung der HMISCU-Bauteile

Teil	Beschreibung
A	Anzeigemodul
B	Rückmodul
C	USB-Anschluss (Typ A) – USB1
D	USB-Anschluss (Typ B) – USB2
E1	E/A-Klemmenleiste 1
E2	E/A-Klemmenleiste 2
F	Steckanschluss für DC-Spannungsversorgung
G	Ethernet-Anschluss
H	Serielle Verbindung (RS-232C/485)
I	CANopen-Anschluss
J	Gelbe Tastensperre

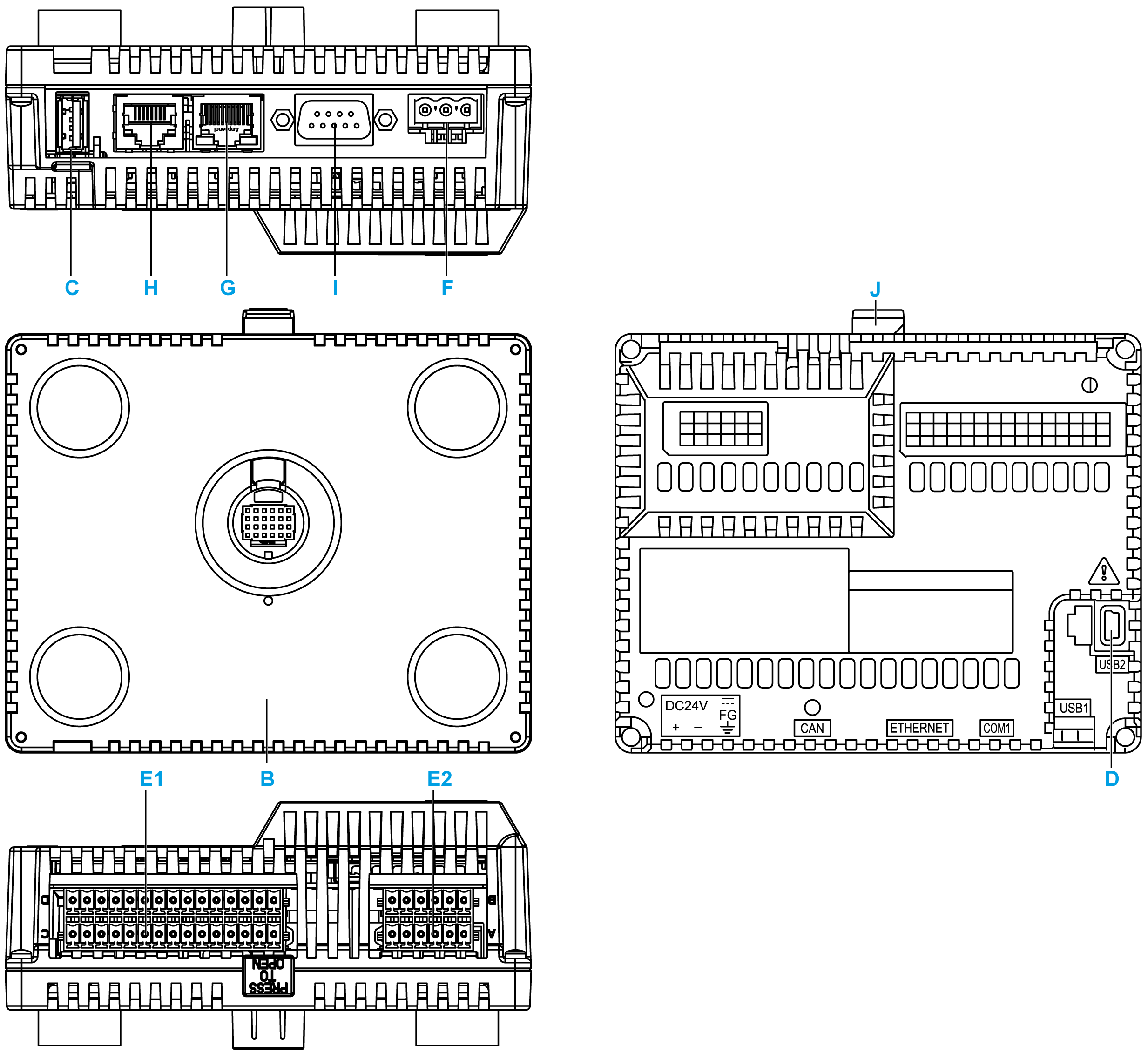

Beschreibung der Bauteile des Rückmoduls

Teil	Beschreibung
B	Rückmodul
C	USB-Anschluss (Typ A) – USB1
D	USB-Anschluss (Typ B) – USB2
E1	E/A-Klemmenleiste 1
E2	E/A-Klemmenleiste 2
F	Steckanschluss für DC-Spannungsversorgung
G	Ethernet-Anschluss
H	Serielle Verbindung (RS-232C/485)
I	CANopen-Anschluss
J	Gelbe Tastensperre
