Fenster von Safe Logger

Überblick

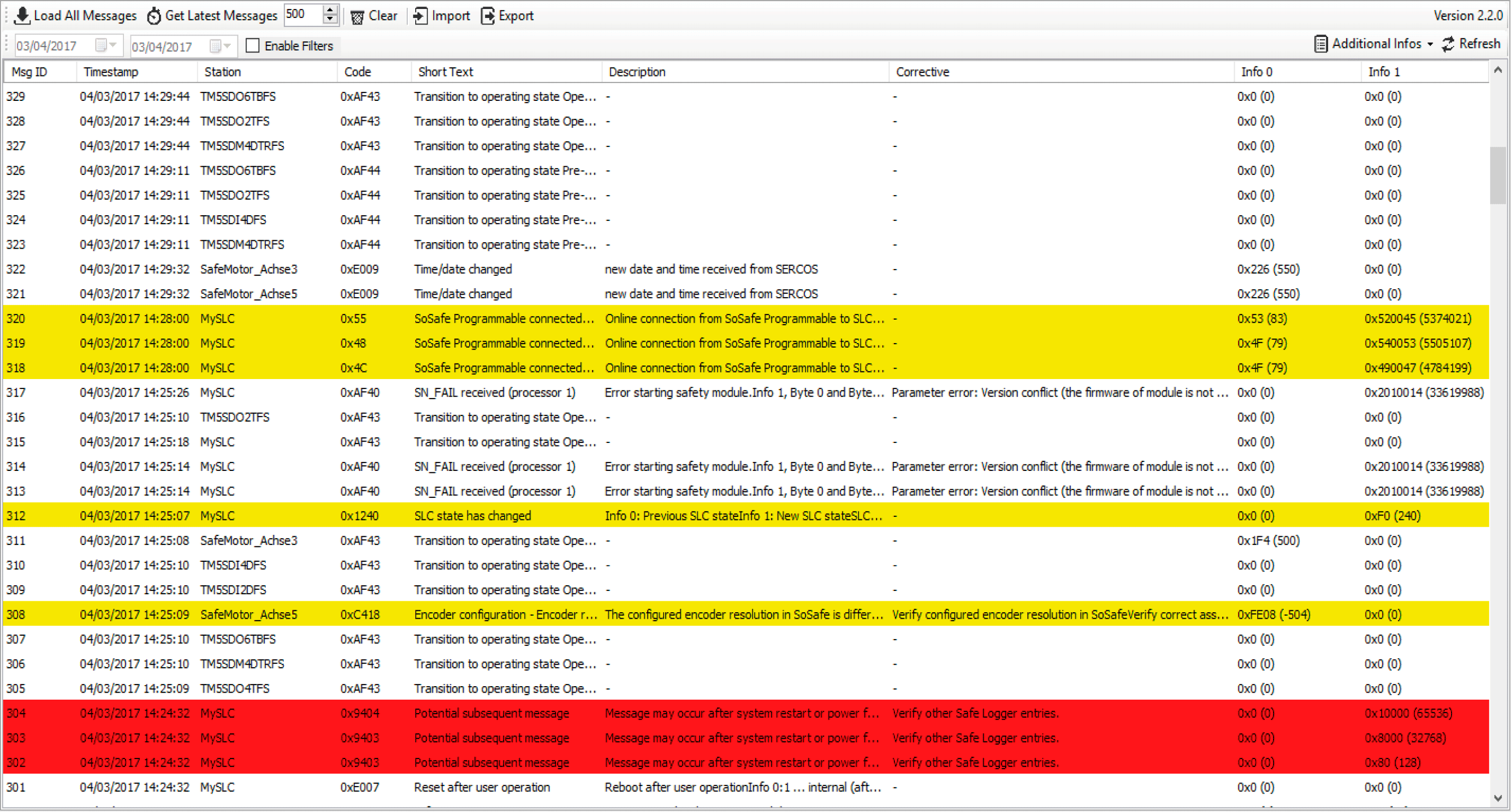

Die nachstehende Abbildung zeigt das Fenster von Safe Logger:

Liste der Meldungen

Jede Zeile in der Liste der Meldungen enthält eine Meldung. Die Spalten der Meldungsliste stellen die folgenden Informationen zu einer Meldung bereit:

Spalte	Bedeutung
Nachr.-ID	Die Nachrichten-ID ist eine fortlaufende Nummer, die in der Reihenfolge zugewiesen wird, in der die Meldungen erzeugt werden. Standardmäßig wird die Liste der Meldungen nach der Nachrichten-ID sortiert.
Zeitstempel	Der Zeitstempel zeigt Datum und Uhrzeit an, zu denen die Meldung erzeugt wurde. Wenn eine Meldung direkt nach dem Start der SLC zu einem Zeitpunkt erzeugt wird, zu dem die Synchronisation noch nicht abgeschlossen ist, wird der Zeitstempel 01/01/1970 00:00:00 für die Meldung verwendet.
Station	In dieser Spalte wird das Gerät identifiziert, das die Meldung erzeugt hat. Diese Spalte enthält den Namen, über den das Gerät in der Gerätebaumstruktur identifiziert wird.
Code	Meldungscode in hexadezimalem Format. Der Meldungscode ist die eindeutige Identifikation einer Meldung.
Kurztext	Titel der Meldung
Beschreibung	Diese Spalte enthält Details zur Meldung. Bei einer Fehlermeldung oder einer Warnmeldung enthält diese Spalte Informationen zur möglichen Ursache.
Abhilfemaßnahme	Bei einer Fehlermeldung oder einer Warnmeldung enthält diese Spalte Informationen zur möglichen Behebung der Ursache.
Info 0 und Info 1	Diese Spalten enthalten Zusatzinformationen zu den Meldungen, zu den Umständen und Ereignissen, die die jeweilige Meldung ausgelöst haben, sowie zu Abhilfemaßnahmen. Die Informationen werden im hexadezimalen Format angezeigt, gefolgt von einer Dezimalzahl in Klammern. In der Liste der Meldungen wird die Bedeutung der Werte in Info 0 und Info 1 in Verbindung mit einer Beschreibung der Meldungen erläutert.

Wenn das Safe Logger-Fenster eine Meldung mit einem Meldungscode anzeigt, der nicht in der Liste der Meldungen aufgeführt ist, dann verwenden Sie möglicherweise nicht die neuste Version der Software. Führen Sie in diesem Fall eine Aktualisierung auf die neuste Version der Software durch. Wenden Sie sich bitte an Ihren Schneider Electric-Ansprechpartner, sollte der Fehler fortbestehen.

Meldungsarten

Die Meldungen werden in drei Arten untergliedert:

oInfo-Meldungen

oWarnmeldungen

oFehlermeldungen

Info-Meldungen werden mit einem weißen Hintergrund dargestellt.

Warnmeldungen werden mit einem gelben Hintergrund dargestellt. Eine Warnmeldung weist auf ein potenzielles Problem hin, das von einer Überwachungsfunktion erkannt wurde. Eine Warnmeldung löst keinen Wechsel des Betriebszustands aus.

Fehlermeldungen werden mit einem roten Hintergrund dargestellt. Ein Fehler ist eine von einer Überwachungsfunktion erkannte Abweichung zwischen einem berechneten, gemessenen oder per Signal übermittelten Wert oder Zustand und dem vorgesehenen oder theoretisch korrekten Wert oder Zustand. Ein erkannter Fehler löst einen Wechsel des Betriebszustands aus.

Die Einstufung einer Meldung wird von der SLC zur Laufzeit vorgenommen. Das bedeutet, dass ein und dieselbe Meldung eine Fehlermeldung oder eine Warnmeldung sein kann. Die Einstufung zur Laufzeit hängt unter anderen von den Umständen, in denen ein Ereignis eintritt, sowie von der Schwere eines Ereignisses unter einem gegebenen Umstand ab.

Funktionen

Das Safe Logger-Fenster bietet über Schaltflächen am oberen Rand des Fensters folgende Funktionen:

Schaltfläche/Funktion	Beschreibung
Alle Meldungen laden	Klicken Sie auf diese Schaltfläche, um alle Meldungen von der SLC zu laden. In der Safe Logger-Konfiguration finden Sie Informationen zum Löschen von Meldungen.
Letzte Meldungen abrufen	Klicken Sie auf diese Schaltfläche, um die neuesten Meldungen der SLC anzuzeigen. Verwenden Sie das Steuerelement neben der Schaltfläche, um eine bestimmte Anzahl von Meldungen zu laden. Im Feld können Sie eine Zahl eingeben, die sich über die Auf- und Ab-Pfeilschaltflächen ändern lässt.
Löschen	Klicken Sie auf diese Schaltfläche, um die Meldungen aus der Liste zu entfernen. Diese Funktion entfernt die Meldungen aus der Liste, löscht die Meldungen aber nicht aus der XML-Datei. In der Safe Logger-Konfiguration finden Sie Informationen zum Löschen von Meldungen.
Importieren	Klicken Sie auf diese Schaltfläche, um Meldungen aus einer XML-Datei zu importieren, die zuvor mit der Exportfunktion exportiert wurde.
Exportieren	Klicken Sie auf diese Schaltfläche, um die angezeigten Meldungen in eine XML-Datei zu exportieren.
Filter aktivieren	Aktivieren Sie dieses Kontrollkästchen, wenn Sie Meldungen nach Datum anzeigen möchten.
Steuerelemente zum Datum	Klicken Sie auf diese Datumsfelder, um den Datumsbereich für die Anzeige von Meldungen festzulegen. Das linke Datumsfeld bestimmt das Anfangsdatum, das rechte Datumsfeld das Enddatum des Bereichs.
Zusatzinformationen	Klicken Sie auf diese Schaltfläche, um die Spalten Info 0 und Info 1 ein-/auszublenden.
Aktualisieren	Klicken Sie auf diese Schaltfläche, um die Anzeige der Meldungsliste zu aktualisieren.
