Auftragsliste / Auftragsverwaltungsansicht
Verwenden Sie den Befehl Ansicht → Auftragsliste, um die Auftragsverwaltungs-Ansicht im unteren Teil des EcoStruxure Machine Expert-Fensters zu öffnen.
HINWEIS: Wenn der Befehl Auftragsliste nicht im Fenster Ansicht angezeigt wird, öffnen Sie das Dialogfeld Tools → Optionen → Auftragsverwaltung und wählen die Option Auftragsverwaltungs-Funktion aktivieren.
Die Auftragsverwaltung erstellt automatisch Aufträge (Tasks) und ermöglicht Ihnen das manuelle Erstellen von Aufträgen.
Die Auftragsverwaltungs-Ansicht:
oBietet eine Übersicht über die Aufträge, die Sie ausführen oder abschließen müssen. Sie können diese Aufträge einem anderen Benutzer zuweisen.
oKann als To-do-Liste verwendet werden und bietet eine Historie, um das Erstellen und Fertigstellen von Aufträgen zu verfolgen.
oZeigt sowohl die automatisch als auch die manuell erstellten Aufträge an.

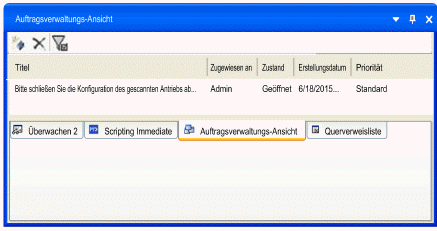

Darstellung der Auftragsverwaltungs-Ansicht
Die Auftragsverwaltungs-Ansicht zeigt sowohl die automatisch als auch die manuell erstellten Aufträge an.
Die Aufträge werden von EcoStruxure Machine Expert in einigen Fällen erstellt.
Die automatisch erstellten Aufträge beinhalten Aktionen wie z. B.:
oDas Öffnen eines Objekt-Editors
odas Ausführen von EcoStruxure Machine Expert-Befehlen
odas Öffnen der Online-Hilfe
odas Ausführen von benutzerdefinierten Aktionen wie z. B. die Gerätekonfiguration
|
Element |
Beschreibung |
|---|---|
|
|
|
Löscht den ausgewählten Auftrag. |
|
Blendet geschlossene Aufträge aus. |
|
Titel |
Zeigt eine kurze Beschreibung des Auftrags (Task) an. |
|
Zugewiesen an |
Der Name des Benutzers, dem der Auftrag zugewiesen wurde. |
|
Status |
Auftragsstatusangaben: oOffen oIn Bearbeitung oGeschlossen Wenn ein Auftrag erstellt wurde, wird der Status automatisch auf Offen gesetzt. Sobald der Auftrag im Dialogfeld Auftragsdetails geöffnet wird, wird der Status auf In Bearbeitung gesetzt. |
|
Erstellungsdatum |
Gibt das Erstellungsdatum des Auftrags an. |
|
Priorität |
Gibt die Priorität der Aufträge in der Reihenfolge ihrer Wichtigkeit an: oHoch oNormal oGering Die Priorität wird automatisch zugewiesen und kann nicht geändert werden. oAutomatische Aufträge: Die Priorität wird vom System zugewiesen. oManuelle Auftragserstellung: Die Priorität wird vom System auf „normal“ gesetzt. |
|

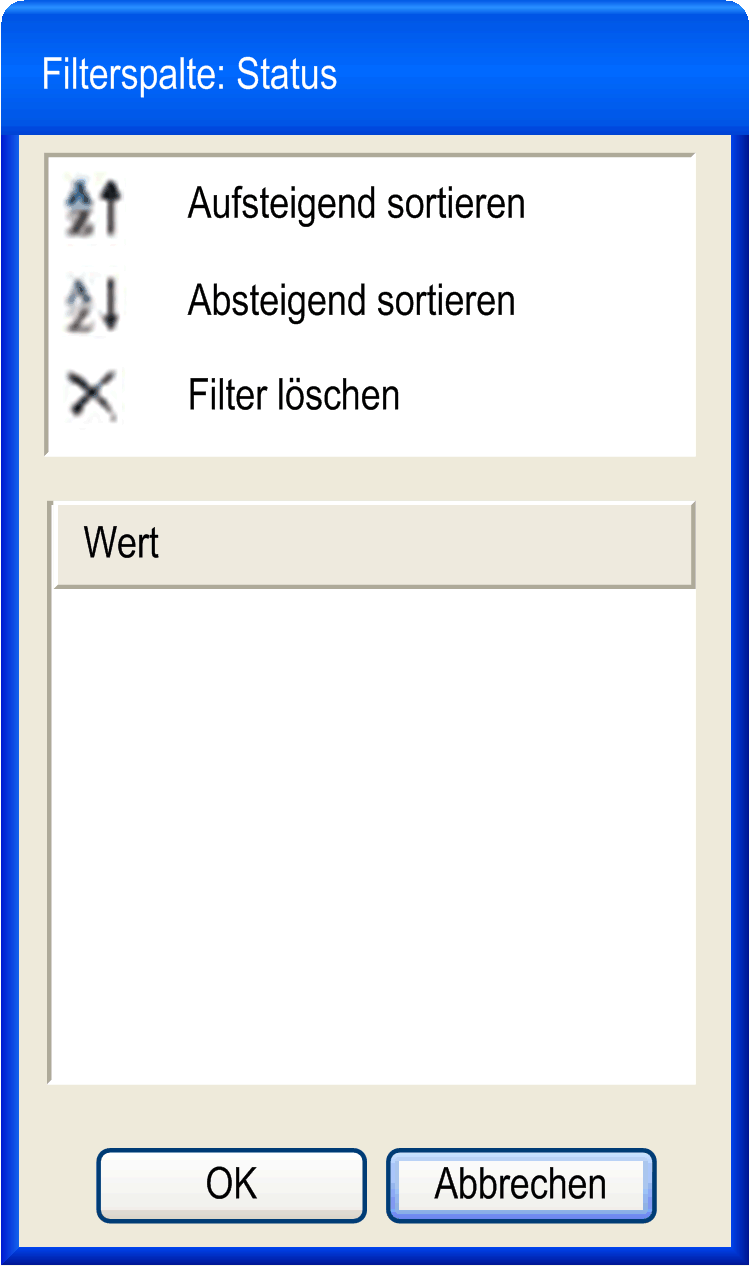

Aufsteigend sortieren, Absteigend sortieren oder Filter löschen |
Klicken Sie auf die Spaltenkopfzeile, um einen Filter zu setzen, z. B. für Status, und sortieren Sie die Liste der Auftragsverwaltungs-Ansicht.
|
Manuelle Auftragserstellung: Erstellen eines benutzerdefinierten Auftrags

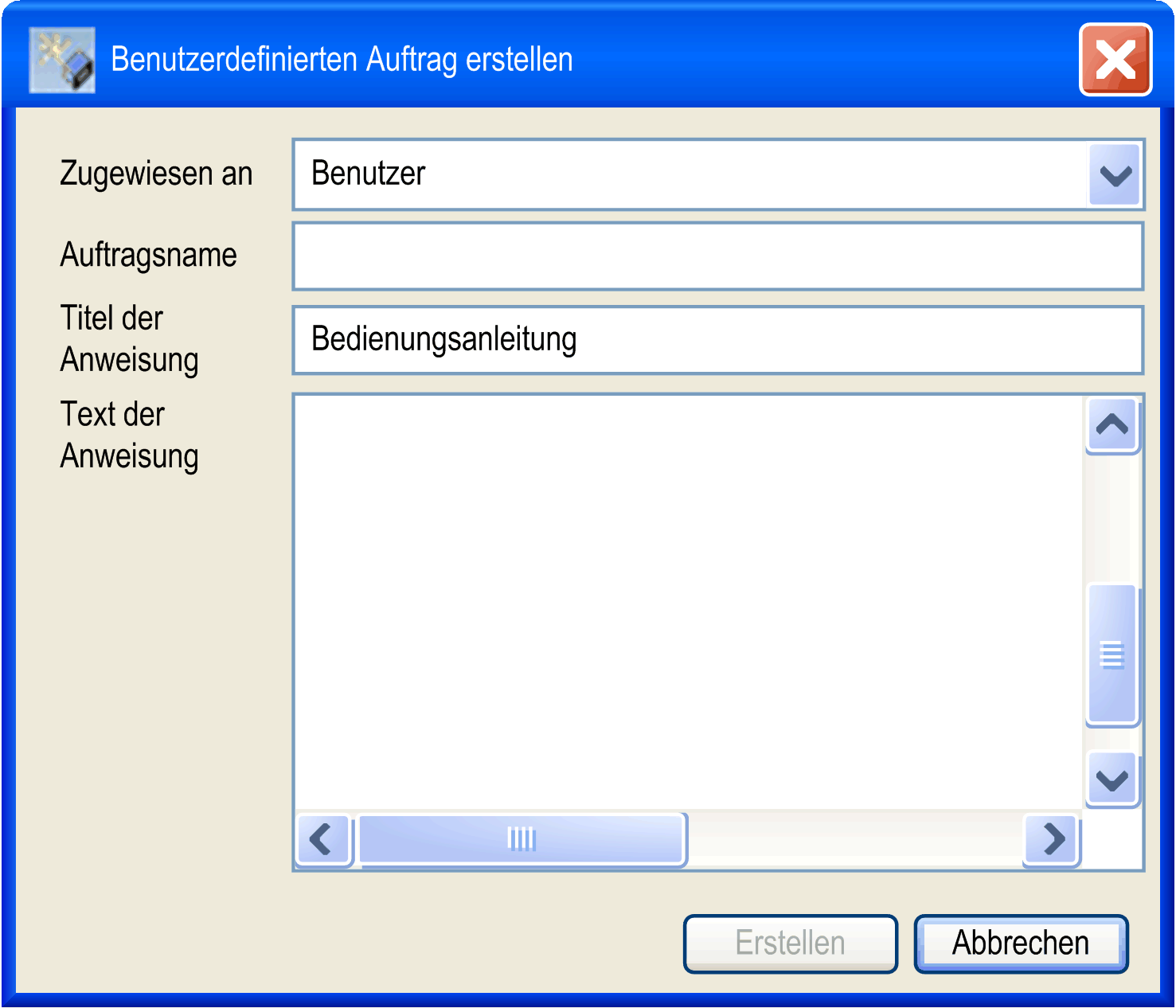

Um einen Auftrag zu erstellen, klicken Sie auf die Schaltfläche . Das Dialogfeld Benutzerdefinierten Auftrag erstellen wird geöffnet.
Wählen Sie den Namen des Benutzers aus, dem der Auftrag zugewiesen wurde, geben Sie einen Auftragsnamen und einen Anweisungstitel ein und fügen Sie einen ausführlichen Anweisungstext hinzu.
Doppelklicken Sie auf einen Auftrag in der Auftragsverwaltungs-Ansicht, um das Dialogfeld Auftragsdetails im rechten Bereich des Fensters zu öffnen. Das Dialogfeld Auftragsdetails zeigt den Auftragsnamen und die Anweisungen an.
|
Element |
Beschreibung |
|---|---|
|
Schaltfläche Auftrag schließen und Erneut öffnen |
Zum Schließen und erneuten Öffnen eines Auftrags. Die Registerkarte Historie zeigt die Auftragsmodifikationen an, indem sie die Daten zu Alter Status und Neuer Status auflistet. |
|
Schaltfläche Zuweisen |
Zum Zuweisen eines Auftrags an einen anderen Benutzer. Klicken Sie auf diese Schaltfläche, um eine Liste zu öffnen, in der Sie den Namen des Benutzers auswählen oder eingeben können, dem Sie den Auftrag zuweisen möchten. |
|
Schaltfläche Kommentar |
Zum Öffnen eines Textfeldes für Kommentare. |
|
Registerkarte Auftragsdetails |
Bietet eine Beschreibung bezüglich der im Rahmen des Auftrags zu erledigenden Aufgaben zusammen mit den dafür nötigen Mitteln. Beispielsweise, wie oben angegeben, die Auswahl und Festlegung eines Antriebsprofils. |
|
Registerkarte Kommentare |
Zeigt die hinzugefügten Kommentare an. |
|

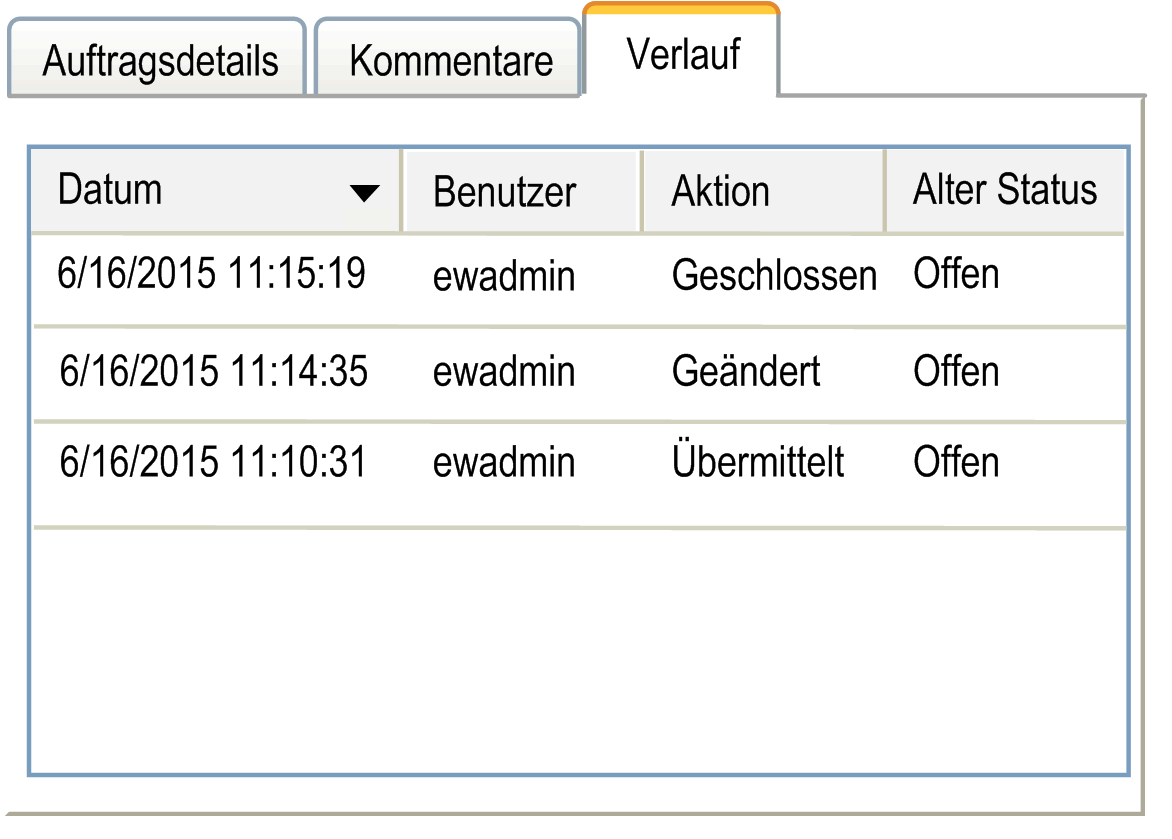

Registerkarte Historie |
Zeigt die Historie der aufgezeichneten Aktionen an.
|
Fälle einer automatischen Auftragserstellung
Die folgenden vier Fälle bieten Beispiele für eine automatische Auftragserstellung:
oFall 1: Benutzerdefinierte Bewegungsprofile in SVN-kontrollierten Projekten
oFall 2: Automatische Auftragserstellung per Geräte-Adressierung
oFall 3: Vijeo-DesignerKonvertieren von HMI-Geräten
oFall 4: Aktualisierung des Sercos-Master-Knotens
Automatische Auftragserstellung – Benutzerdefinierte Bewegungsprofile in SVN-kontrollierten Projekten
In diesem Beispiel arbeiten zwei Programmierer, Benutzer A und Benutzer B über SVN am selben Projekt.
Beispiel für Fall 1, Aktionen von Benutzer A:
|
Schritt |
Aktion |
|---|---|
|
1 |

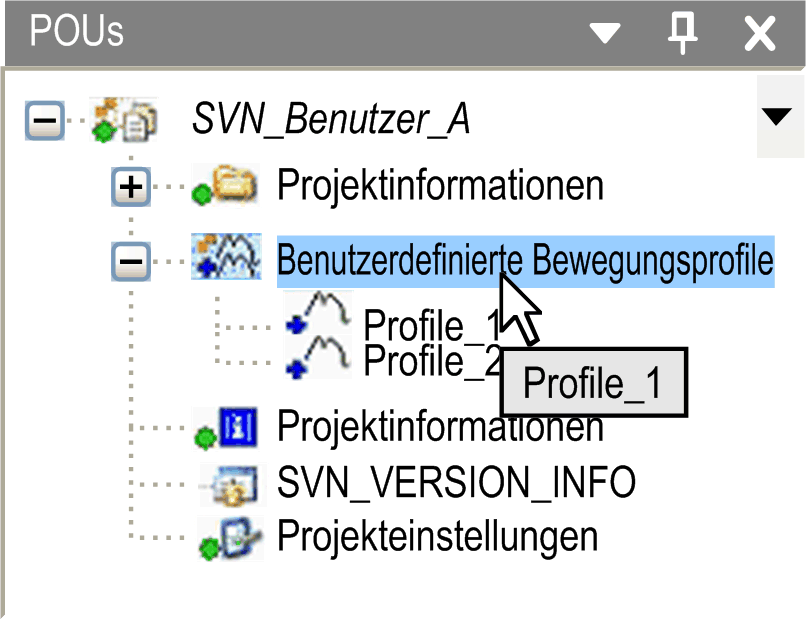

In diesem Beispiel haben Sie ein benutzerdefiniertes Profil importiert, wie in der Baumstruktur der POUs dargestellt.
|
|
2 |
Starten Sie das Hochladen Ihres modifizierten Projekts auf den SVN-Server, um es mit Benutzer B zu teilen. Dafür müssen Sie das Menü Projekt → Subversion →Projekt übertragen.. öffnen. |
|
3 |

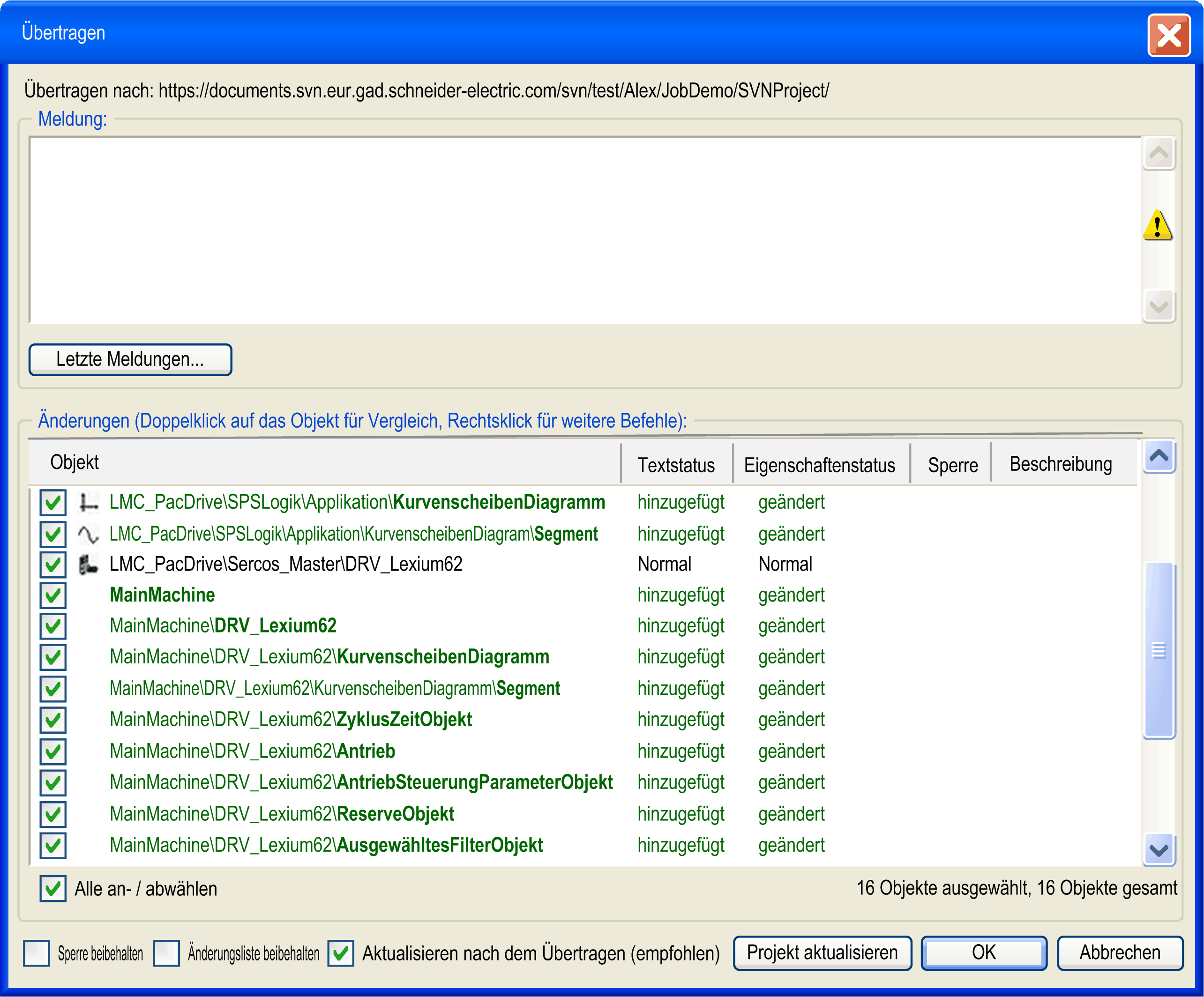

Das Dialogfeld Übertragen wird geöffnet und zeigt die Änderungen an:
|
Beispiel für Fall 1, Aktionen von Benutzer B:
|
Schritt |
Aktion |
|---|---|
|
1 |

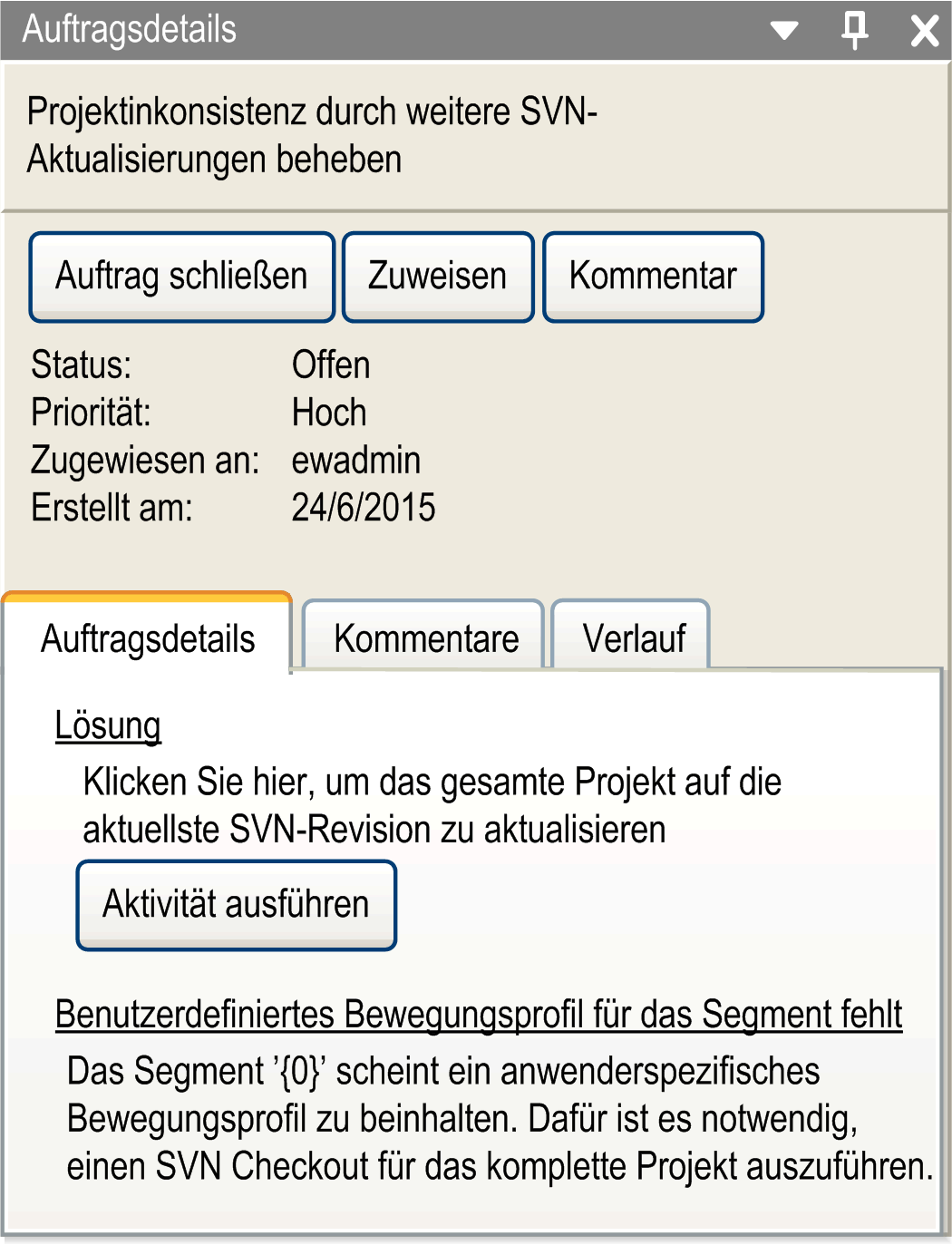

Klicken Sie mit der rechten Maustaste auf den Knoten der Applikation in der Gerätebaumstruktur und wählen sie Subversion → Aktualisierung. HINWEIS: Der Knoten CamDiagram wird unter dem Knoten Applikation angezeigt. Das gesamte Projekt muss jedoch aktualisiert werden. Ergebnis: Die Auftragsverwaltungs-Ansicht zeigt den entsprechenden Auftrag an: Projekt-Inkonsistenz durch weitere SVN-Aktualisierungen beheben mit Priorität auf Hoch gesetzt. |
|
2 |
Im Dialogfeld Auftragsdetails klicken Sie auf die Schaltfläche Aktivität ausführen.
Ergebnis: Die Aktivität wird automatisch ausgeführt und der Auftrag hat den Status Geschlossen |
Automatische Auftragserstellung per Geräte-Adressierung
Der folgende Fall beschreibt, wie ein Auftrag infolge eines nicht konfigurierten Geräteobjekts automatisch erstellt und in der Auftragsverwaltungsansicht angezeigt wird.
|
Schritt |
Aktion |
|---|---|
|
1 |
Doppelklicken Sie auf den Konten Geräte-Adressierung in der Geräte-Baumstruktur. |
|
2 |
In der Registerkarte Geräte-Adressierung klicken sie auf die Schaltfläche SERCOS-Scan starten. |
|
3 |

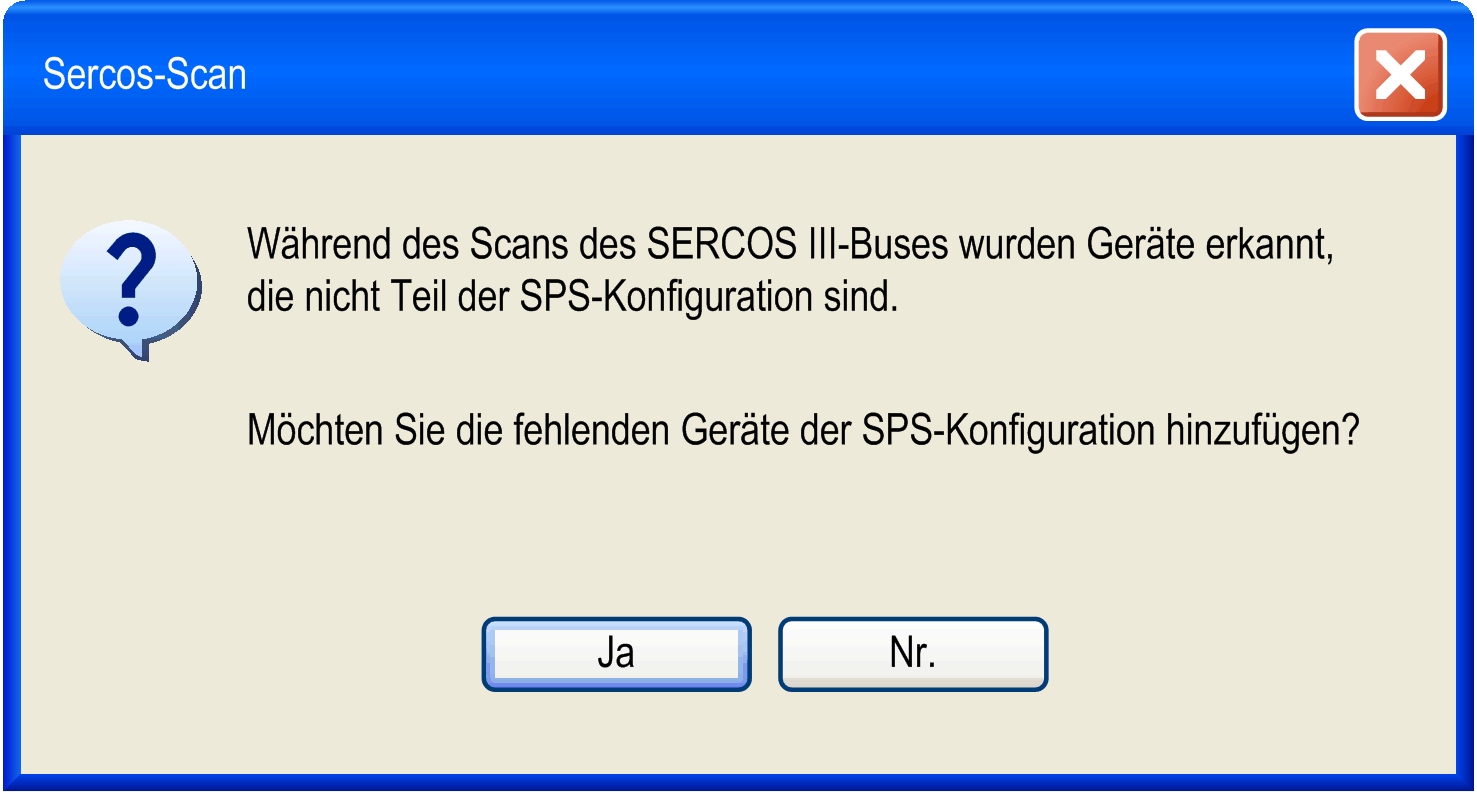

Wenn der Sercos-Scan Geräte erkennt, die noch nicht konfiguriert wurden, erscheint ein Dialog. Darin werden Sie aufgefordert, zu bestätigen, dass Geräte noch nicht konfiguriert wurden.
|
|
4 |

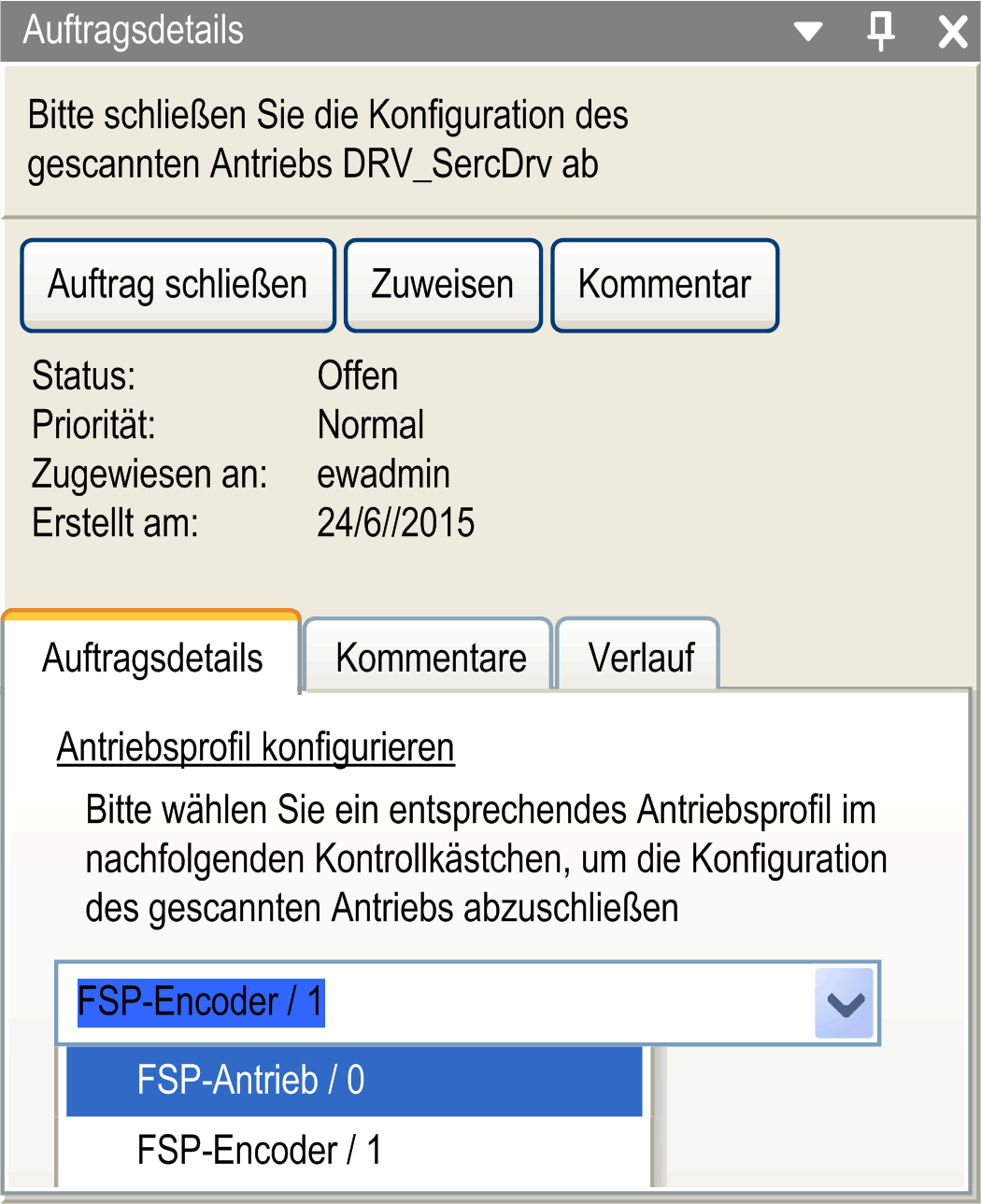

Wenn Sie auf Ja klicken, wird das entsprechende Objekt der Gerätebaumstruktur hinzugefügt. Wenn mehr als ein Geräteobjekt vorhanden ist, das dem entspricht, das Sercos-Scan gefunden wurde, dann wird ein Auftrag auch der Auftragsverwaltungs-Ansicht mit zugehörigen Aktionen hinzugefügt, um den Geräteobjekttyp auszuwählen, den Sie zu einem späteren Zeitpunkt bearbeiten können. |
Automatische Auftragserstellung – Konvertieren von Vijeo-Designer HMI-Geräten
Wenn Sie ein HMI in Ihrem Projekt in ein anderes Projekt mit geringerer Auflösung konvertiert haben, müssen Sie die Bildschirme und Symbole in Vijeo-Designer manuell anpassen.
Der entsprechende Auftrag wird automatisch erstellt, was bedeutet, dass Sie Ihren Vijeo-Designer-Inhalt anpassen müssen.
|
Schritt |
Aktion |
|---|---|
|
1 |
Im Dialogfeld Auftragsdetails klicken Sie auf die Schaltfläche Aktivität ausführen. Ergebnis: Der Vijeo-Designer wird automatisch geöffnet. |
|
2 |
Passen Sie Ihr Vijeo-Designer-Objekt der neuen Bildschirmauflösung an. |
|
3 |
Speichern Sie Ihr Projekt und kehren Sie zurück zum Logic Builder. |
|
4 |
Klicken Sie auf die Schaltfläche Auftrag schließen im Dialogfeld Auftragsdetails. |
Automatische Auftragserstellung – SVN-Aktualisierung des Sercos-Master-Knotens
Sie haben die Information, dass ein anderer Benutzer einen Safety Logic Controller (SLC) unter dem Sercos Master-Knoten in der Geräte-Baumstruktur des Logic Builder hinzugefügt hat.
|
Schritt |
Aktion |
|---|---|
|
1 |
Klicken Sie mit der rechten Maustaste auf den Sercos Master-Knoten und wählen Sie aus dem Kontextmenü Gerät aktualisieren... aus. Ergebnis: Es wird ein Knoten für den SLC unter dem Sercos Master-Knoten erstellt. Dies reicht jedoch nicht aus, da der SoSafe-Container für den SLC im Container noch immer fehlt. |
|
2 |
Klicken Sie auf Aktivität ausführen, um das gesamte Projekt auf die aktuellste SVN-Revision zu aktualisieren. |
|
3 |
Wenn Ihr Projekt aktualisiert wurde, klicken Sie mit der rechten Maustaste auf den SLC-Knoten und wählen SoSafe öffnen. |
