Veröffentlichen von Variablen auf SPS-Seite
Veröffentlichen Sie Variablen im Steuerungsteil der EcoStruxure Machine Expert-Anwendung innerhalb des Editors Symbolkonfiguration oder in der Ansicht Variablen im Software-Katalog einer POU.
Veröffentlichen Sie Variablen im Editor Symbolkonfiguration
|
Schritt |
Aktion |
|---|---|
|
1 |
Erstellen Sie einen Knoten Symbolkonfiguration unter dem Knoten Applikation im Fenster Werkzeugbaum wie im Kapitel Hinzufügen einer Symbolkonfiguration beschrieben. |
|
2 |
Klicken Sie doppelt auf den Knoten Symbolkonfiguration, um den Editor Symbolkonfiguration zu öffnen. |
|
3 |

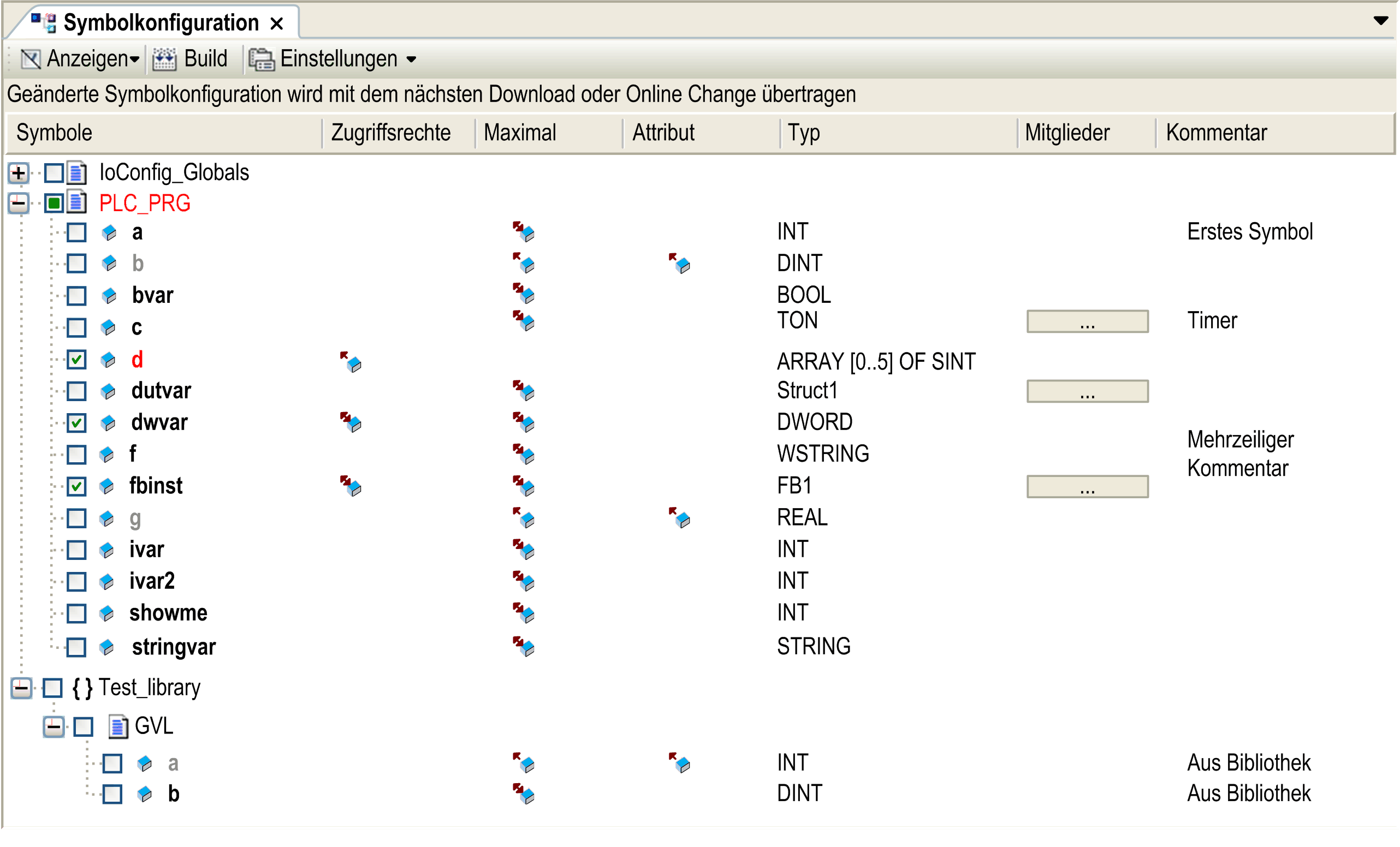

Wählen Sie im Editor Symbolkonfiguration die elementaren Variablen aus, die Sie für die Kommunikation mit einem (1) oder mehreren HMI-Terminalen veröffentlichen wollen, indem Sie das jeweilige Kontrollkästchen in der Spalte Symbole auswählen oder nicht auswählen.
Sie können jeder Variablen zudem in der Spalte Zugriffsrechte spezifische Schreib- und Leserechte zuweisen. Weitere Informationen hierzu finden Sie in der Beschreibung des Editor Symbolkonfiguration. Hinweis: Nur Variablen elementarer Datentypen stehen für einen Austausch mit HMI-Terminals zur Verfügung. |
|
4 |
Damit Ihre Einstellungen berücksichtigt werden, klicken Sie auf den Link Herunterladen im Editor der Symbolkonfiguration. |
HINWEIS: Der Veröffentlichungsmechanismus beansprucht in etwa 50 KByte in der Steuerung. Jede veröffentlichte Variable nimmt in der Steuerungsanwendung 11 Byte in Anspruch.
Das Veröffentlichen von Variablen in der Ansicht Variablen des Software-Katalogs.
|
Schritt |
Aktion |
|---|---|
|
1 |

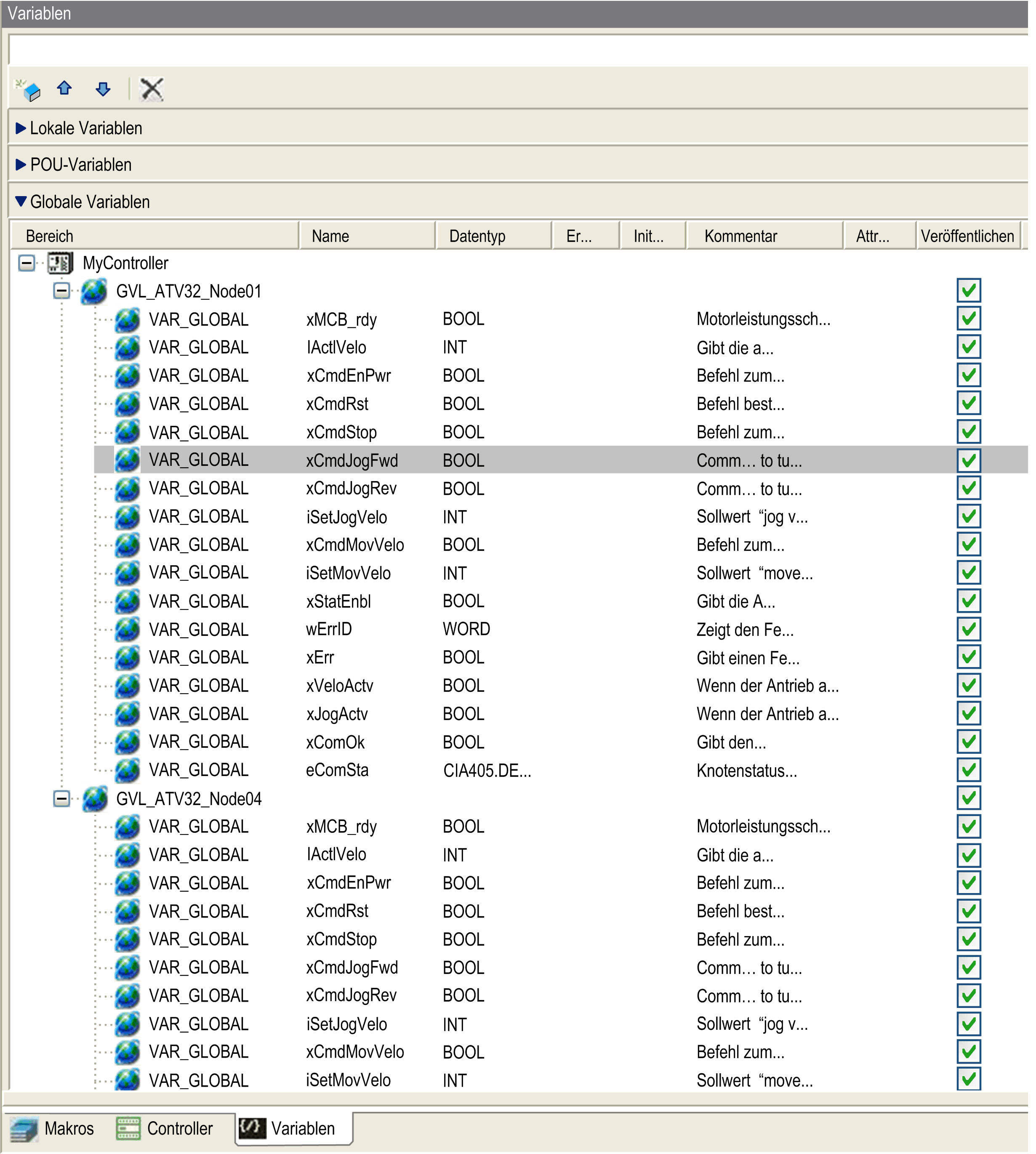

Öffnen Sie die Ansicht Variablen des Software-Katalogs. |
|
2 |
Um eine Variable zu veröffentlichen, wählen Sie das entsprechende Kontrollkästchen in der Spalte Veröffentlichen aus.
|
HINWEIS: Stellen Sie sicher, dass die POU der ausgewählten Variablen in einer Task aufgerufen wird. Andernfalls werden die ausgewählten Variablen nicht veröffentlicht.
