Beschreibung des Funktionsbausteins
Der Funktionsbaustein TeSysU_CtrlCmdCyc_CANopen dient der Kontrolle und Steuerung eines einzelnen TeSysU-Motorstarters (bis 32 A / 15 kW / 20 PS) über den Austausch von TeSysU-Registern mithilfe von CANopen-PDOs.
Die Funktionsbausteine TeSysU_CtrlCmdCyc_CANopen sind mit folgenden TeSysU-Teilbaugruppen kompatibel:
|
Typ |
Name der Teilbaugruppe |
|---|---|
|
Leistungsbasis |
oLUBxx-Leistungsbasis mit 1 Drehrichtung (bis 32 A / 15 kW / 20 PS) oLU2Bxx-Leistungsbasis mit 2 Drehrichtungen (bis 32 A / 15 kW / 20 PS) |
|
Steuereinheit |
oStandard-Steuereinheit LUCA oErweiterte Steuereinheiten LUCB, LUCC und LUCD oMultifunktionssteuereinheit LUCM oMagnet-Steuereinheit LUCL |
|
Kommunikationsmodul |
oCANopen-Kommunikationsmodul LULC08 |

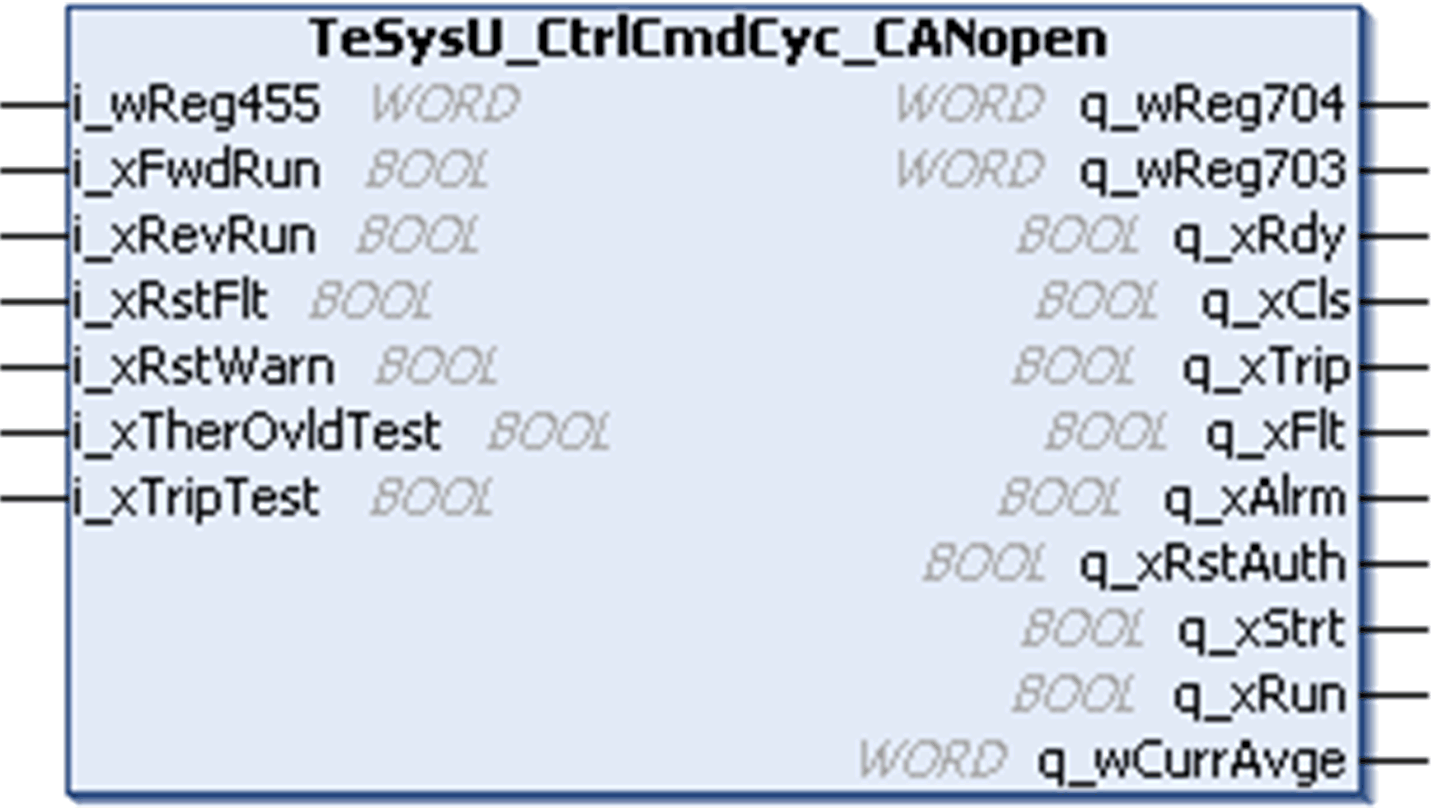

Diese Abbildung zeigt den Anschlussplan für den Funktionsbaustein TeSysU_CtrlCmdCyc_CANopen:
