GEFAHR

GEFAHR VON ELEKTRISCHEM SCHLAG, EXPLOSION ODER LICHTBOGEN

oUnterbrechen Sie die gesamte Spannungsversorgung zum Gerät, bevor Sie Abdeckungen oder Komponenten des Systems entnehmen und Zubehör, Hardware oder Kabel installieren bzw. entfernen.

oTrennen Sie vor dem Installieren bzw. Entfernen des Produkts das Stromkabel sowohl vom Produkt als auch von der Stromversorgung.

oVerwenden Sie für die Prüfung vorhandener Spannung, wann immer es angezeigt ist, stets einen Spannungsfühler mit zutreffender Bemessungsspannung.

oMontieren und befestigen Sie alle Abdeckungen oder Komponenten des Systems, bevor Sie dieses Produkt an das Netz anschließen und einschalten.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

HINWEIS

BESCHÄDIGUNG VON GERÄTEN

oBei vertikaler Montage des Produkts ist das Box-Modul vor der Befestigung an der Schalttafel auf dem Display-Modul zu montieren.

oBei Montage des Box-Moduls auf dem Display-Modul legen Sie das Display-Modul mit dem Bildschirm nach unten auf eine saubere, ebene Oberfläche.

Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

1

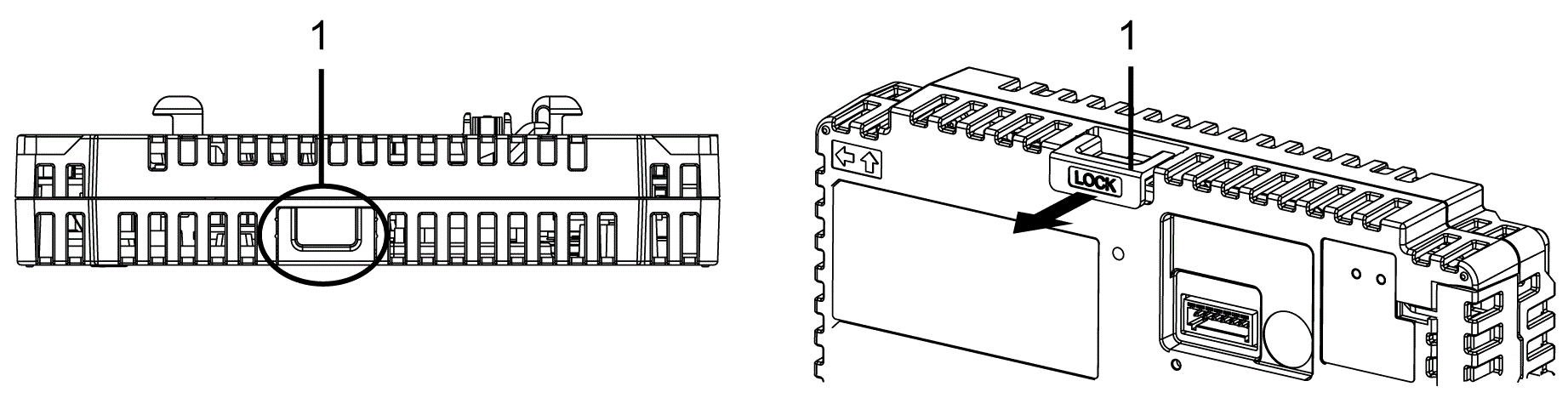

Ziehen Sie die VERRIEGELUNG oben auf dem BOX-MODUL nach vorne auf, um die Verriegelung wie abgebildet zu lösen.

1 VERRIEGELUNG

2

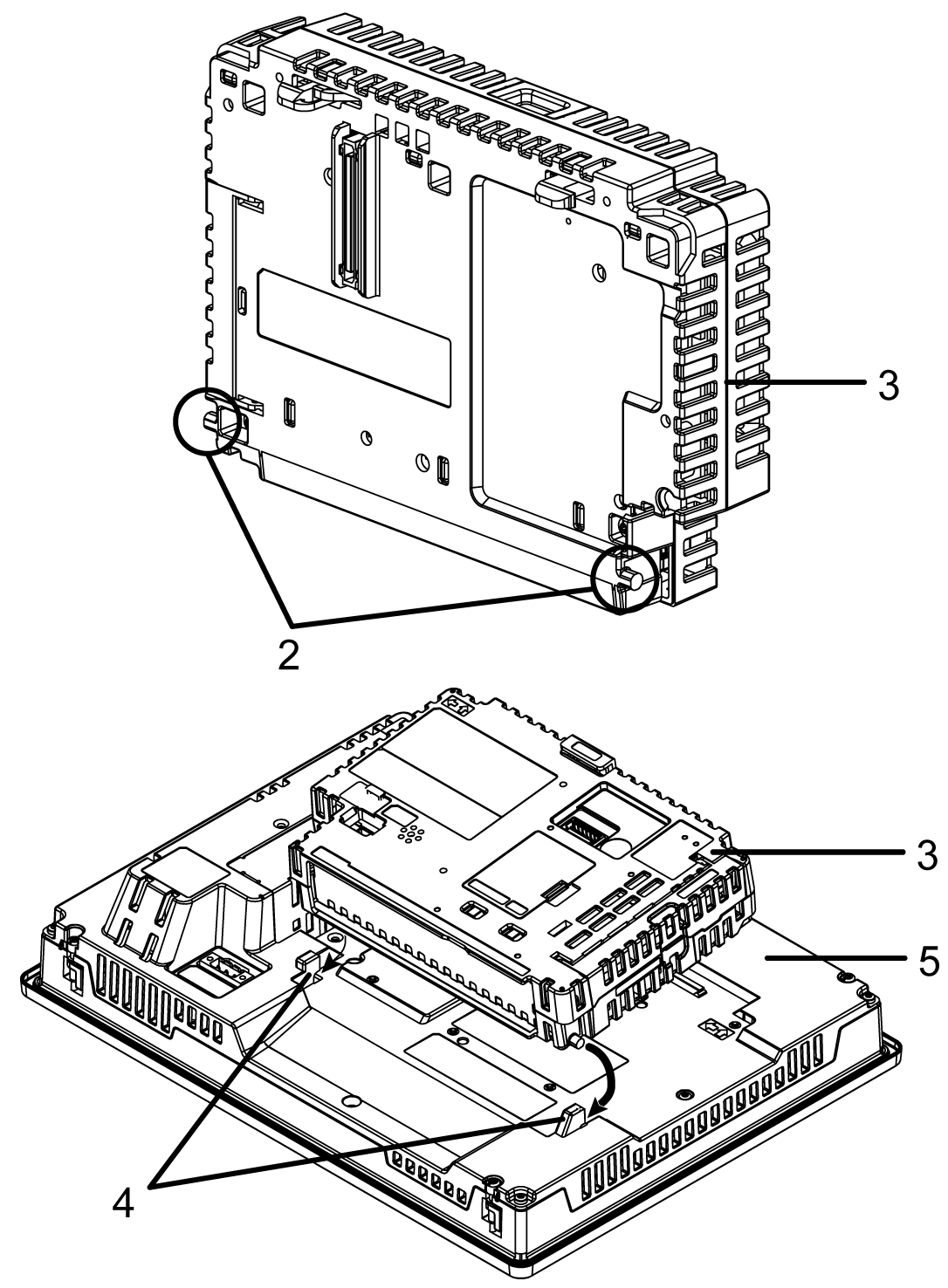

Führen Sie die hervorstehenden Punkte links und rechts unten am Box-Modul in die zwei Löcher auf der Rückseite des Display-Moduls ein, um das Box-Modul zu befestigen.

2 Hervorstehende Punkte

3 Box-Modul

4 Löcher zur Einpassung

5 Display-Modul

3

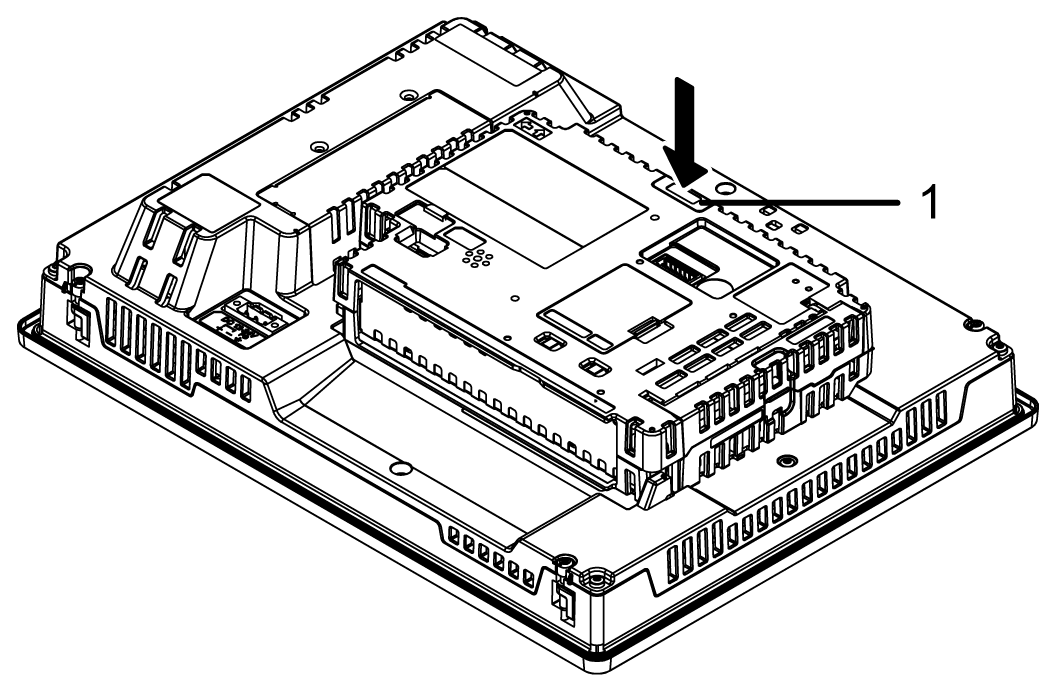

Drücken Sie auf die VERRIEGELUNG oben auf dem Box-Modul, um es auf dem Display-Modul zu befestigen.

1 VERRIEGELUNG
