GEFAHR

GEFAHR VON ELEKTRISCHEM SCHLAG, EXPLOSION ODER LICHTBOGEN

oUnterbrechen Sie die gesamte Spannungsversorgung zum Gerät, bevor Sie Abdeckungen oder Komponenten des Systems entnehmen und Zubehör, Hardware oder Kabel installieren bzw. entfernen.

oTrennen Sie vor dem Installieren bzw. Entfernen des Produkts das Stromkabel sowohl vom Produkt als auch von der Stromversorgung.

oVerwenden Sie für die Prüfung vorhandener Spannung, wann immer es angezeigt ist, stets einen Spannungsfühler mit zutreffender Bemessungsspannung.

oMontieren und befestigen Sie alle Abdeckungen oder Komponenten des Systems, bevor Sie dieses Produkt an das Netz anschließen und einschalten.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

HINWEIS

BESCHÄDIGUNG VON GERÄTEN

oBei vertikale Montage installieren Sie das Box-Modul zunächst auf dem Display-Modul, bevor Sie das Display-Modul auf der Montageplatte befestigen.

oSorgen Sie beim Anbringen oder Entfernen der Halter für die Schraubmontage dafür, dass dieses Produkt im Ausschnitt stabil ist.

Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

1

Bei vertikaler Montage dieses Produkts legen Sie das Display-Modul mit dem Bildschirm nach unten auf eine saubere, ebene Oberfläche, und montieren Sie das Box-Modul an das Display-Modul. Weitere Informationen hierzu erhalten Sie unterMontage auf Display-Modul.

2

Überprüfen Sie, ob die Dichtung des Display-Moduls sicher in der dafür vorgesehenen Nut sitzt, die um den Rahmen des Geräts verläuft.

HINWEIS: Verwenden Sie stets die Installationsdichtung, da sie neben ihrer Wasser-abweisenden Wirkung auch Vibrationen absorbiert. Informationen zum Ersetzen der Installationsdichtung erhalten Sie unter Austauschen der Installationsdichtung.

3

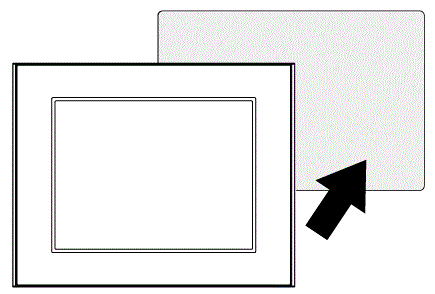

Erstellen Sie gemäß Ausschnittsabmessungen für das Display-Modul eine Montageöffnung in der Montageplatte, und befestigen Sie das Anzeigegerät von vorne in der Platte.

4

Stellen Sie sicher, dass die Fallsicherung auf dem Display-Modul an der Montageplatte befestigt ist.

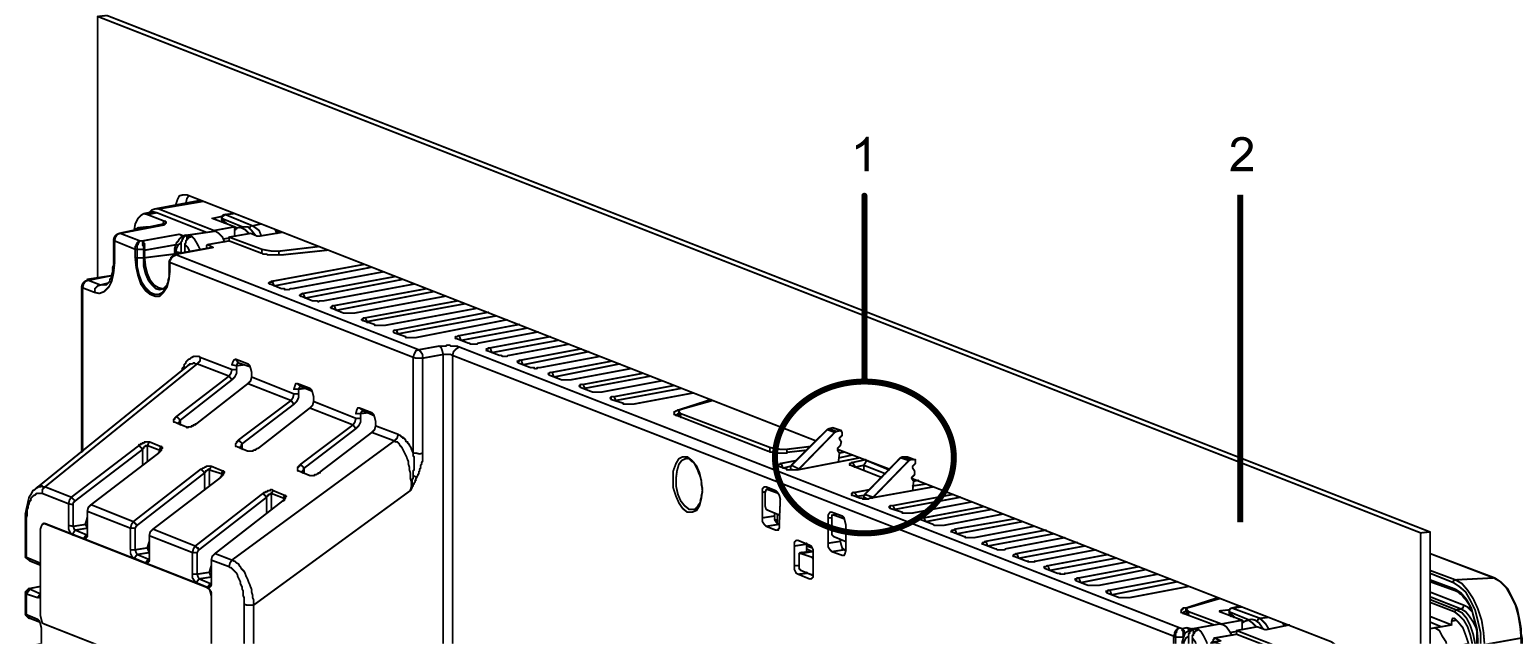

Außer HMIDT35X

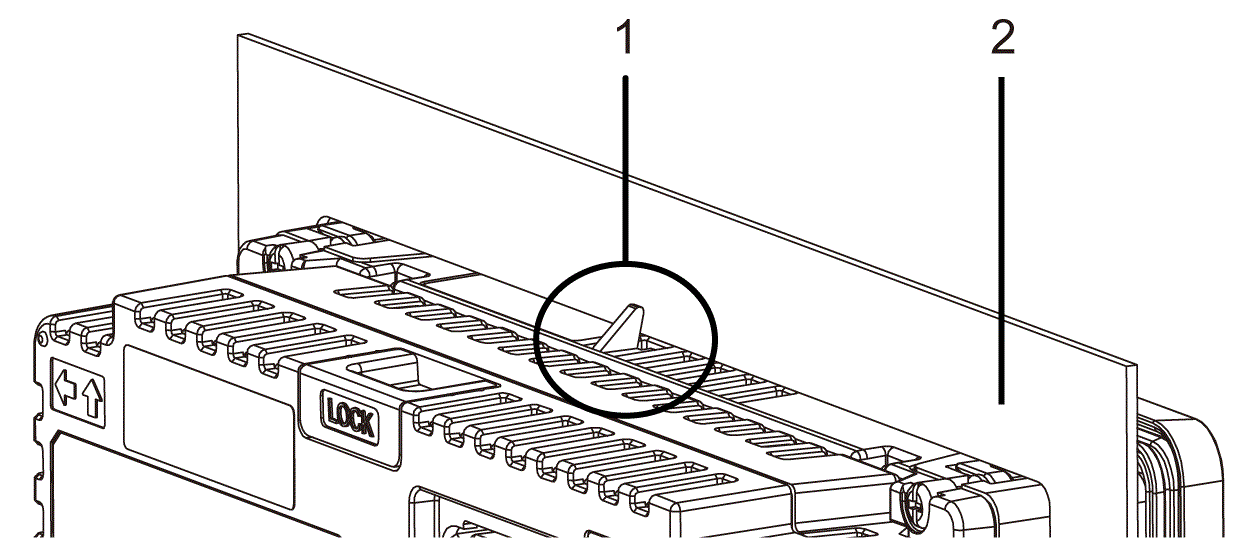

HMIDT35X

1 Fallsicherung

2 Montageplatte

5

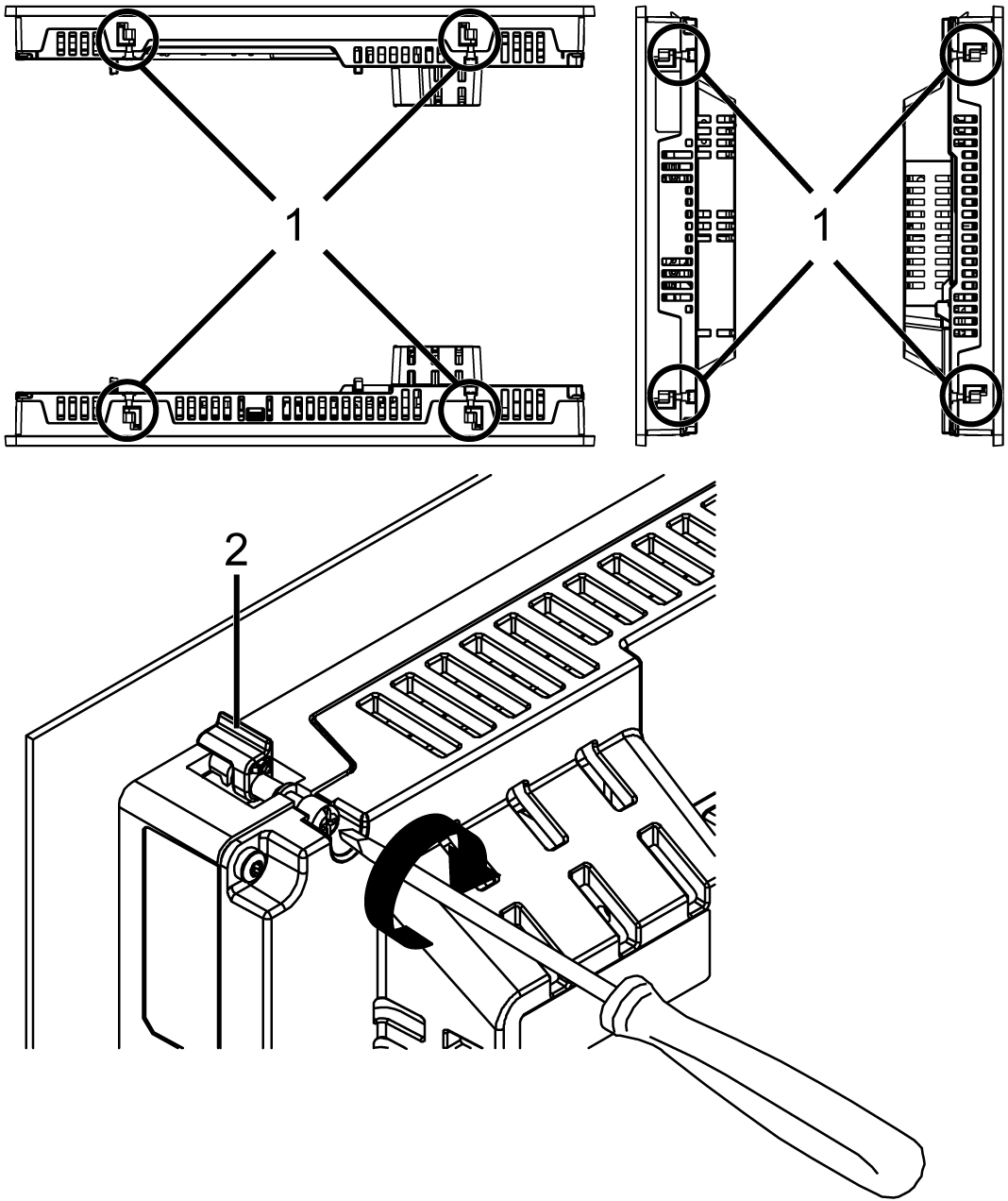

Ziehen Sie die Schrauben für die Befestigungen (oben, unten, links und rechts) mit einem Kreuzschlitzschraubendreher nach und nach diagonal abwechselnd an, bis alle fest sind. Vergewissern Sie sich dabei, dass der L-förmige Teil der Montagebefestigung (2 in Abbildung unten) vollständig vertikal ist. Das erforderliche Anzugsdrehmoment beträgt 0,7 N•m (6,2 lb-in).

HINWEIS:

oWenn das Display-Modul nicht ordnungsgemäß befestigt ist, kann es herunterfallen.

oBei einer dickeren Montageplatte (ca. 5 mm [0,2 in]) ist es möglicherweise schwieriger, das L-förmige Teil der Montagebefestigung auszurichten. Sollte dies der Fall sein, drücken Sie von der Front gegen das Display-Modul, während Sie die Schrauben anziehen.

1 Montagebefestigung

2 L-förmiges Teil der Montagebefestigung

Anzahl Montagebefestigungen

Modelle mit 15 Zoll oder mehr:

oOben - 2, Unten - 2, Rechts - 2, Links - 2

Modelle mit weniger als 12 Zoll:

oOben - 2, Unten - 2, Rechts - 0, Links - 0

HINWEIS

BESCHÄDIGTES GEHÄUSE

Ziehen Sie die Befestigungsschrauben mit einem Anzugsdrehmoment von maximal 0,7 N•m (6,2 lb-in) fest.

Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.
