Beschreibung der TM5-Stromverteilung

Überblick über die Stromverteilung

Die erste Komponente (ganz links) in den lokalen, dezentralen und verteilten Konfigurationen des TM5-Systems übernimmt die Stromverteilung für das 24-VDC-E/A-Leistungssegment und erzeugt Strom für den TM5-Leistungsbus. Es sind noch andere Komponenten vorhanden, die eine Stromverteilung zur Einrichtung separater 24-VDC-E/A-Leistungssegmente sicherstellen und die zusätzlichen Strom für den TM5-Leistungsbus bereitstellen.

Das Stromverteilermodul (CPDM) der Steuerung bildet den Anfang der Stromverteilung für eine lokale Konfiguration.

Das Empfängermodul TM5SBER2 bildet den Anfang der Stromverteilung für eine dezentrale Konfiguration.

Das SendermodulTM5SBET7 bildet den Anfang der Stromverteilung für den TM7-Leistungsbus.

Das Schnittstellen-Stromverteilermodul (IPDM) der Feldbusschnittstelle bildet den Anfang der Stromverteilung für eine verteilte Konfiguration.

Nach Bedarf können zusätzliche Stromverteilermodule (PDM) an bestimmten Stellen zu folgenden Zwecken hinzugefügt werden:

oUnterteilung des 24-VDC-E/A-Leistungssegments in verschiedene separate 24-VDC-E/A-Leistungssegmente; oder

oUnterteilung des 24-VDC-E/A-Leistungssegments in mehrere separate 24-VDC-E/A-Leistungs­segmente und Bereitstellung zusätzlicher Stromleistung für den TM5-Leistungsbus, je nach den Anforderungen Ihrer E/A-Konfiguration

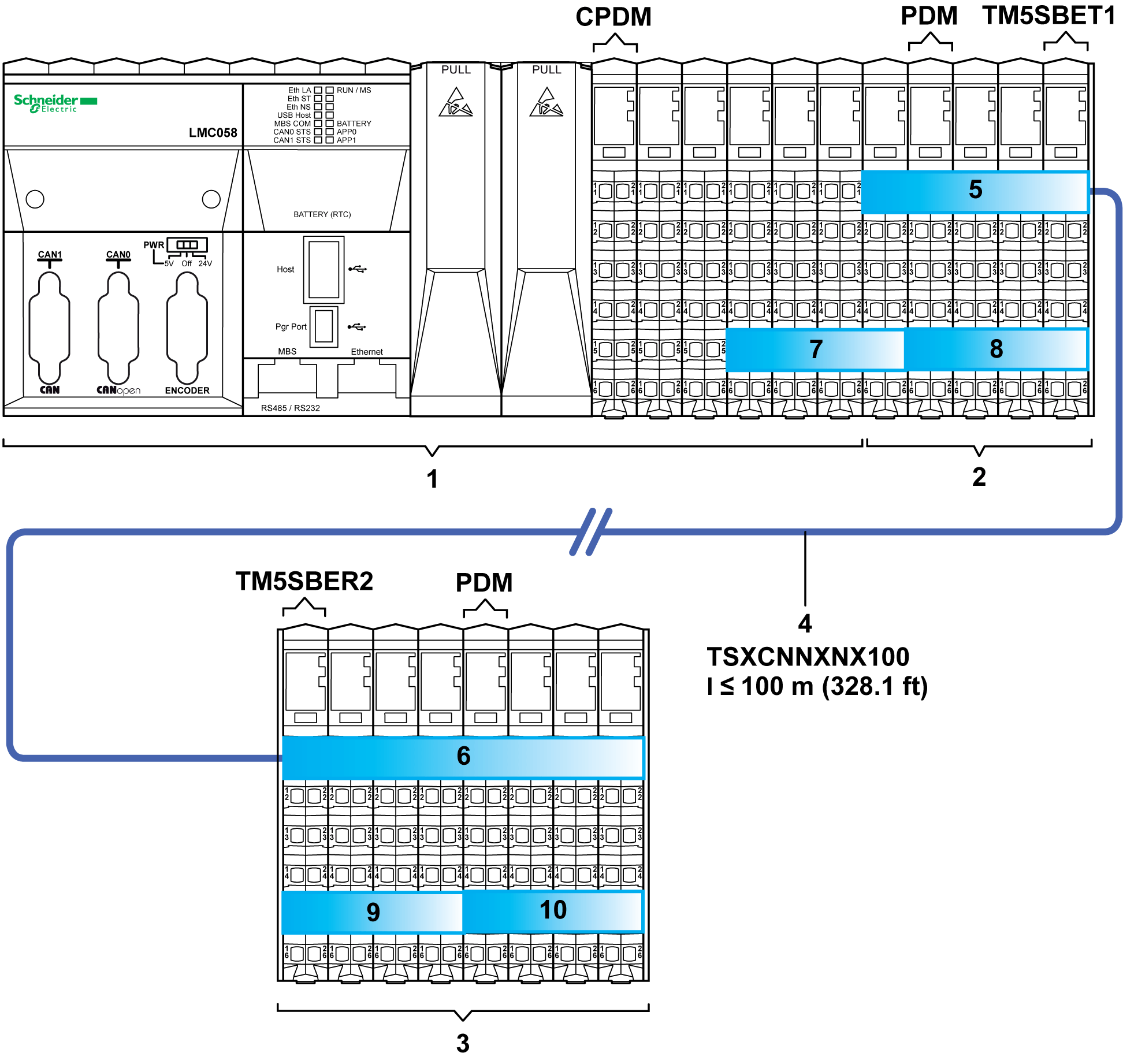

Die nachstehende Abbildung bietet einen Überblick über die Stromverteilung in lokalen und dezentralen Konfigurationen:



(1)   Steuerung

(2)   Lokale Erweiterungen

(3)   Dezentrale Erweiterungen

(4)   Erweiterungsbuskabel

(5)   TM5-Leistungsbus in der lokalen Konfiguration

(6)   TM5-Leistungsbus in der dezentralen Konfiguration

(7...10)   24-VDC-E/A-Leistungssegmente

TM5SBET1   Sendermodul

TM5SBER2   Empfängermodul

CPDM   Stromverteilermodul der Steuerung

PDM   Stromverteilermodul

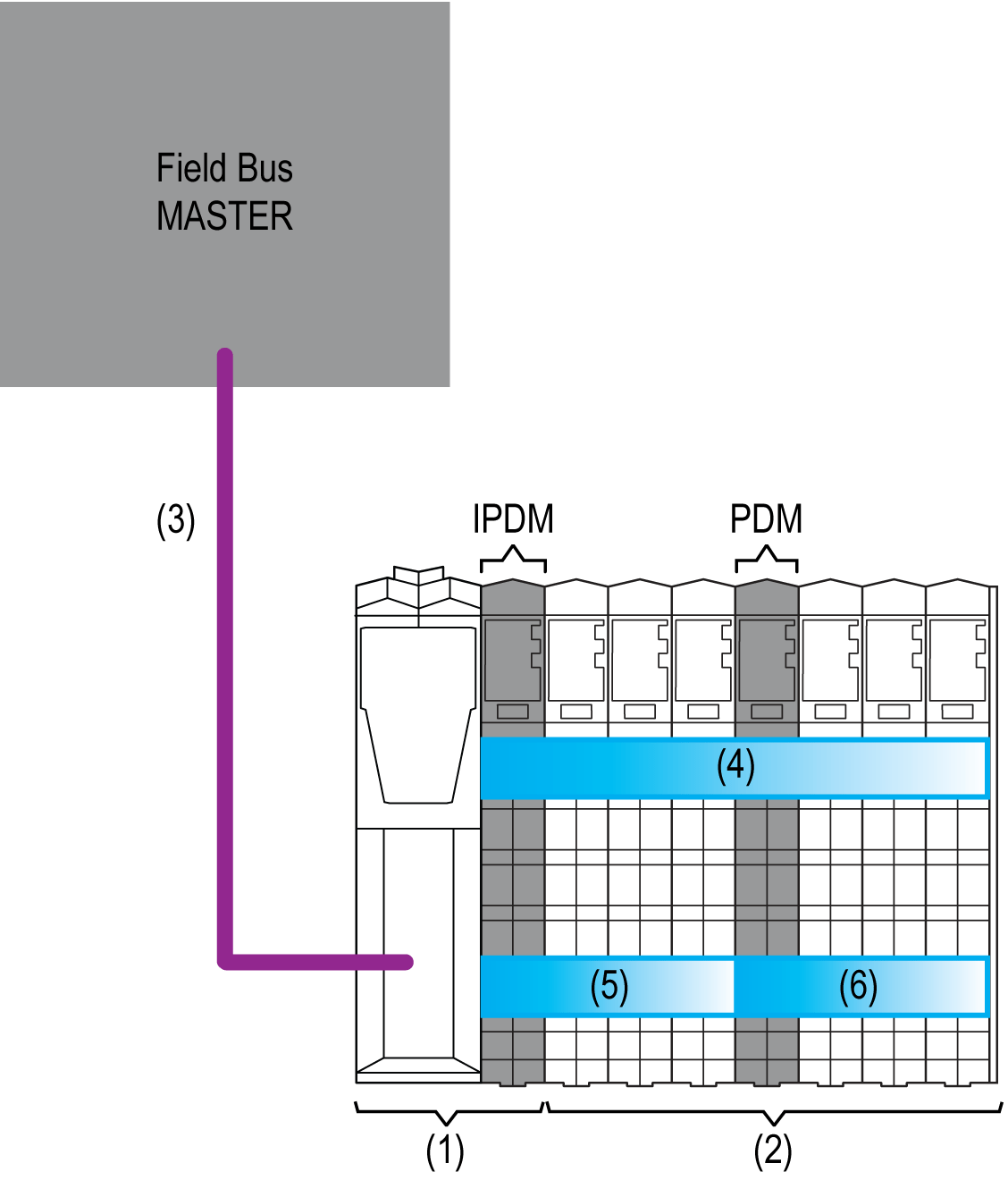

Die nachstehende Abbildung bietet einen Überblick über die Stromverteilung in einer verteilten Konfiguration:



(1)   Feldbusschnittstelle

(2)   Verteilte Erweiterungen

(3)   Feldbuskabel

(4)   TM5-Leistungsbus in der verteilten Konfiguration

(5...6)   24-VDC-E/A-Leistungssegmente

IPDM   Stromverteilermodul (IPDM, Interface Power Distribution Module)

PDM   Stromverteilermodul

Beschreibung des 24-VDC-E/A-Leistungssegments

Die Stromverteilung an die Ein- und Ausgänge des TM5-Systems erfolgt über das 24-VDC-E/A-Leistungssegment.

Das 24-VDC-E/A-Leistungssegment in einer lokalen Konfiguration beginnt mit den ersten integrierten Standard-E/A der Steuerung und endet an dem Punkt, an dem ein anderes PDM in das TM5-System eingeführt wurde, bzw. am Ende der Konfiguration.

Die folgende Tabelle zeigt das erste und letzte Gerät eines 24-VDC-E/A-Leistungssegments:

Ein Segment ist eine Gruppe von Erweiterungsmodulen, die über dasselbe Stromverteilermodul versorgt werden.

Der im 24-VDC-E/A-Leistungssegment bereitgestellte Strom wird von den in diesem Segment platzierten 24-VDC-Modulen genutzt.

Ein neues Segment kann aus folgenden Gründen erstellt werden:

oUntergliederung in Modulgruppen. Beispielsweise zur Trennung einer Gruppe von Eingängen von einer Gruppe von Ausgängen.

oStromzufuhr für das 24-VDC-E/A-Leistungssegment (wenn der Strom im vorhergehenden Segment von anderen E/A-Modulen verbraucht wurde)

oBereitstellung zusätzlicher Stromleistung für den TM5-Leistungsbus

Beschreibung des TM5-Leistungsbusses

Der TM5-Bus besteht aus zwei Teilen:

oTM5-Datenbus

oTM5-Leistungsbus

Der TM5-Leistungsbus gewährleistet eine angemessene Stromverteilung zur Versorgung der Elektronik der Erweiterungsmodule in einer lokalen, dezentralen oder verteilten Konfiguration. Der Strom am TM5-Bus kann bei Bedarf durch Hinzufügen spezifischer PDMs je nach Referenz erhöht werden.

Die folgende Tabelle zeigt das erste und letzte Gerät auf dem TM5-Leistungsbus:

HINWEIS: Das Sendermodul TM5SBET1 muss das letzte Elektronikmodul in der lokalen oder dezentralen TM5-Konfiguration darstellen, die Sie zu erweitern beabsichtigen.

Stromverteilermodul für die Steuerung (CPDM)

Das Stromverteilermodul für die Steuerung (CPDM) stellt eine Verbindung zwischen Steuerung und externen 24-VDC-Spannungsversorgungen her und gewährleistet die Stromverteilung an die verschiedenen Teile der Steuerung.

Unter anderem stellt das CPDM eine Verbindung zwischen folgenden Komponenten her:

oDirekte Verbindung zwischen der externen Spannungsversorgung mit dem 24-VDC-E/A-Leistungssegment.

oVerbindung zwischen der externen und der internen Spannungsversorgung, die den auf dem TM5-Leistungsbus verteilten Strom erzeugt. Dieser wird von der 24-VDC-Hauptversorgungs­verbindung abgeleitet.

In der nachstehenden Tabelle werden die vom 24-VDC-E/A-Leistungssegment und TM5-Leistungsbus versorgten Teile beschrieben:

Schnittstellen-Stromverteilermodul (IPDM)

Das IPDM bildet die erste Verbindung der Feldbusschnittstelle mit den externen 24-VDC-Spannungsversorgungen.

Unter anderem stellt das IPDM eine Verbindung zwischen folgenden Komponenten her:

oDirekte Verbindung zwischen der externen Spannungsversorgung mit dem 24-VDC-E/A-Leistungssegment.

oVerbindung zwischen der externen und der internen Spannungsversorgung, die den auf dem TM5-Leistungsbus verteilten Strom erzeugt. Dieser wird von der 24-VDC-Hauptversorgungs­verbindung abgeleitet.

In der nachstehenden Tabelle werden die vom 24-VDC-E/A-Leistungssegment und TM5-Leistungsbus versorgten Teile beschrieben:

Empfängermodul (TM5SBER2)

Das TM5SBER2 integriert eine elektronische Spannungsversorgung, die den auf dem TM5-Leistungsbus verteilten Strom erzeugt.

Es verbindet darüber hinaus die externe 24-VDC-Spannungsversorgung mit dem 24-VDC-E/A-Leistungssegment.

In der nachstehenden Tabelle werden die vom 24-VDC-E/A-Leistungssegment und TM5-Leistungsbus versorgten Teile beschrieben:

Stromverteilermodul (PDM)

Je nach TM5-Konfiguration und Leistungsaufnahme auf dem TM5-Leistungsbus bzw. in den 24-VDC-E/A-Leistungssegmenten müssen ggf. zusätzliche PDMs hinzugefügt werden, um ein neues 24-VDC-E/A-Leistungssegment einzurichten und/oder die Stromzufuhr für die Elektronik von Erweiterungen über den TM5-Leistungsbus zu ergänzen.

In der nachstehenden Tabelle werden die vom 24-VDC-E/A-Leistungssegment und TM5-Leistungsbus versorgten Teile beschrieben:

Spannungsversorgung für das 24-VDC-E/A-Leistungssegment und den TM5-Leistungsbus
