Best Practices bei der Verdrahtung
Beim Verdrahten eines TM7-Systems müssen verschiedene Regeln beachtet werden. Weitere Informationen finden Sie unter TM7-Kabel.
|
|
|
GEFAHR EINES ELEKTRISCHEN SCHLAGS, EINER EXPLOSION ODER EINES LICHTBOGENS |
|
oTrennen Sie alle Geräte, einschließlich der angeschlossenen Komponenten, vor der Entfernung von Abdeckungen oder Türen sowie vor der Installation oder Entfernung von Zubehörteilen, Hardware, Kabeln oder Drähten von der Spannungsversorgung, ausgenommen unter den im zugehörigen Hardwarehandbuch dieser Geräte angegebenen Bedingungen. oVerwenden Sie stets ein genormtes Spannungsprüfgerät, um sicherzustellen, dass die Spannungsversorgung wirklich abgeschaltet ist. oBringen Sie alle Abdeckungen, Zubehörteile, Hardware, Kabel und Drähte wieder an, sichern Sie sie und vergewissern Sie sich, dass eine ordnungsgemäße Erdung vorhanden ist, bevor Sie die Spannungszufuhr zum Gerät einschalten. oBetreiben Sie diese Geräte und jegliche zugehörigen Produkte nur mit der angegebenen Spannung. |
|
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen. |
Bei der Verdrahtung des TM7-Systems müssen die folgenden Regeln beachtet werden:
oDie E/A- und die Kommunikationskabel müssen getrennt von den Stromkabeln verlegt werden. Verlegen Sie diese 2 Kabeltypen in separaten Kabelführungen.
oAchten Sie darauf, dass die Betriebs- und Umgebungsbedingungen den Vorgaben entsprechen.
oVerwenden Sie die richtige Kabelstärke für die jeweilige Spannung bzw. Stromstärke.
oVerwenden Sie ausschließlich Kupferleiter.
oVerwenden Sie ausschließlich die TM7-Erweiterungsbuskabel.
Bei Verwendung vorkonfektionierter Schneider Electric IP67-Kabel beinhalten die Bausteine des TM7-System ein Erdungssystem, das für die Montage und den Anschluss von Hardware wesentlich ist. Die Bausteine des TM7-System müssen immer auf einer leitfähigen Backplane montiert werden. Zur Montage der Bausteine eingesetzte Backplanes oder Objekte (Maschinenrahmen aus Metall, Montageschiene oder Montageplatte) müssen den lokalen oder nationalen Bestimmungen und Vorschriften gemäß geerdet werden (PE). Weitere wichtige Informationen finden Sie unter Erdung des Systems.
HINWEIS: Wenn Sie keine vorkonfektionierten Schneider Electric IP67-Kabel einsetzen, müssen Sie geschirmte Kabel und leitende Steckverbinder (Metallgewinde am Verbinder) verwenden und sicherstellen, dass der Kabelschirm mit der Metallhülse des Verbinders verbunden wird.
|
|
|
FALSCHE ERDUNGSLEITUNG |
|
oVerwenden Sie ausschließliche Kabel mit isolierter, geschirmter Ummantelung. oVerwenden Sie ausschließlich IP67-Steckverbinder mit Metallgewinde. oVerbinden Sie den Kabelschirm mit dem Metallgewinde der Steckverbinder. oHalten Sie stets sämtliche lokalen und nationalen Verdrahtungsvorschriften ein. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
Die nachstehende Abbildung zeigt die Erdung von TM7-System:
Schutz der Ausgänge vor Schäden durch Induktive Last
Abhängig von der Last ist für die Ausgänge an bestimmten Bausteinen eventuell eine Schutzschaltung erforderlich. Induktive Lasten mit Gleichspannung können Spannungsreflexionen verursachen, die zu Überschwingungen führen, die die Ausgangsgeräte beschädigen oder deren Lebensdauer verkürzen.
|
HINWEIS |
|
GERÄT NICHT BETRIEBSBEREIT |
|
oStellen Sie sicher, dass die mit den digitalen TM7-E/A-Bausteinen verbundenen Aktoren über eine integrierte Schutzschaltung verfügen, um das Risiko einer Beschädigung der Ausgänge durch induktive Lasten zu reduzieren. oWenn die Aktoren keine integrierte Schutzschaltung besitzen, verwenden Sie eine geeignete externe Schutzschaltung nach IP67, um das Risiko einer Beschädigung der Ausgänge durch induktive Lasten zu reduzieren. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |
HINWEIS: Die nachstehenden Verdrahtungspläne sind konzeptionell und sollen als Orientierung bei der Auswahl eines geeigneten IP67-Schutzgeräts dienen.

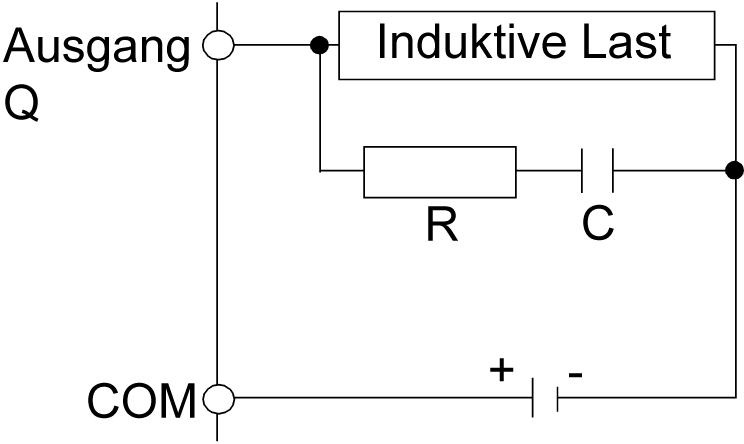

Schutzschaltung A: Diese Schutzschaltung kann für DC-Lastleistungsschaltungen verwendet werden.
oC ist Wert zwischen 0,1 und 1 μF.
oR ist ein Widerstand der fast dem Widerstandswert der Last entspricht.

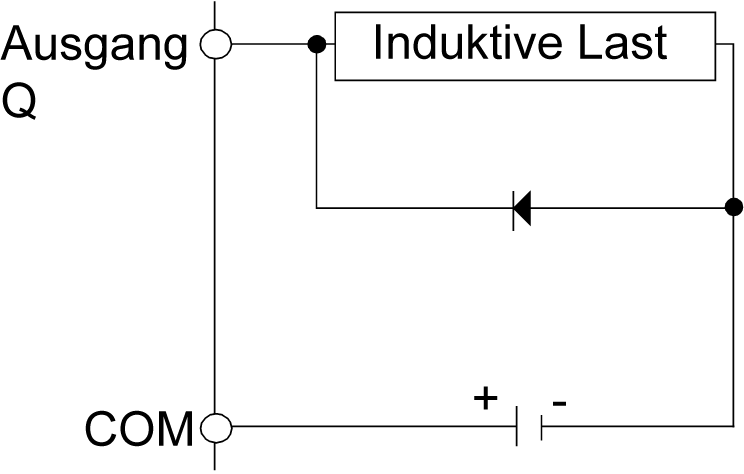

Schutzschaltung B: Diese Schutzschaltung kann für DC-Lastleistungsschaltungen verwendet werden.
Verwenden Sie eine Diode mit den folgenden Kenndaten:
oReverse Stehspannung: Leistungsspannung des Lastschaltkreises x 10
oDurchlassstrom: Höher als der Laststrom

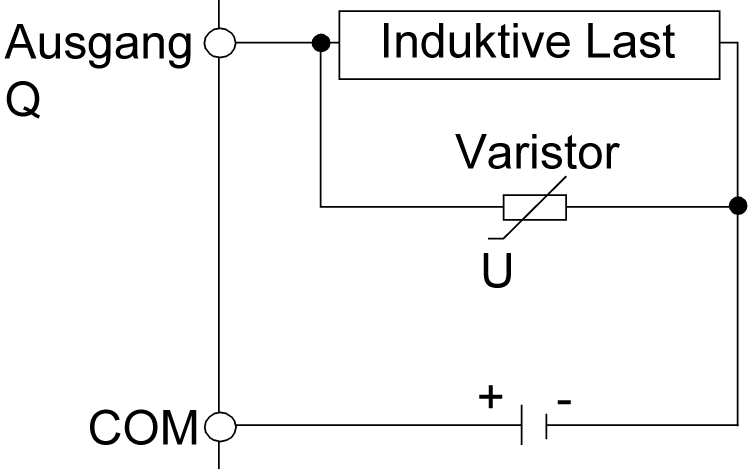

Schutzschaltung C: Diese Schutzschaltung kann für DC-Lastleistungsschaltungen verwendet werden.
Bei Anwendungen, in denen die induktive Last häufig bzw. schnell ein- und ausgeschaltet wird, ist sicherzustellen, dass die Nennenergie bei Dauerbetrieb (J) des Varistors die Spitzenlastenergie um 20 % oder mehr übersteigt.
