SINGLE_WRITESINGLE_WRITE: Schreiben eines einzelnen Registers in ein Modbus-Gerät

EcoStruxure Machine Expert Version 1.1 unterstützt nicht die Controller M258, LMC058 und LMC078.

Beschreibung der Funktion

Der Funktionsbaustein SINGLE_WRITE schreibt ein einzelnes internes Register in ein externes Modbus-Gerät.

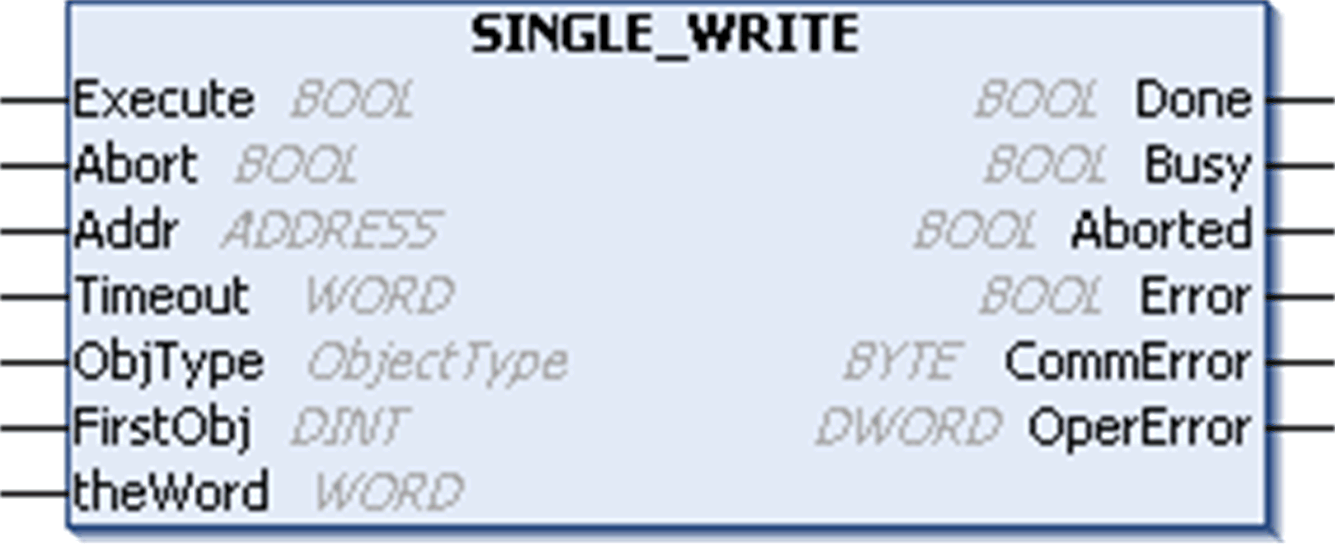

Graphische Darstellung

Beschreibung der SINGLE_WRITE-spezifischen Parameter

Eingang	Typ	Kommentar
ObjType	ObjectType	ObjType beschreibt den Typ der zu schreibenden Objekte (nur MW).
FirstObject	DINT	FirstObject ist der Index des zu schreibenden Objekts.
theWord	WORD	Dieser Eingang enthält den zu schreibenden Wert.

Die Eingangs- und Ausgangsparameter, die für alle Funktionsbausteine der PLCCommunication-Bibliothek gelten, werden an anderer Stelle beschrieben.

Beispiel

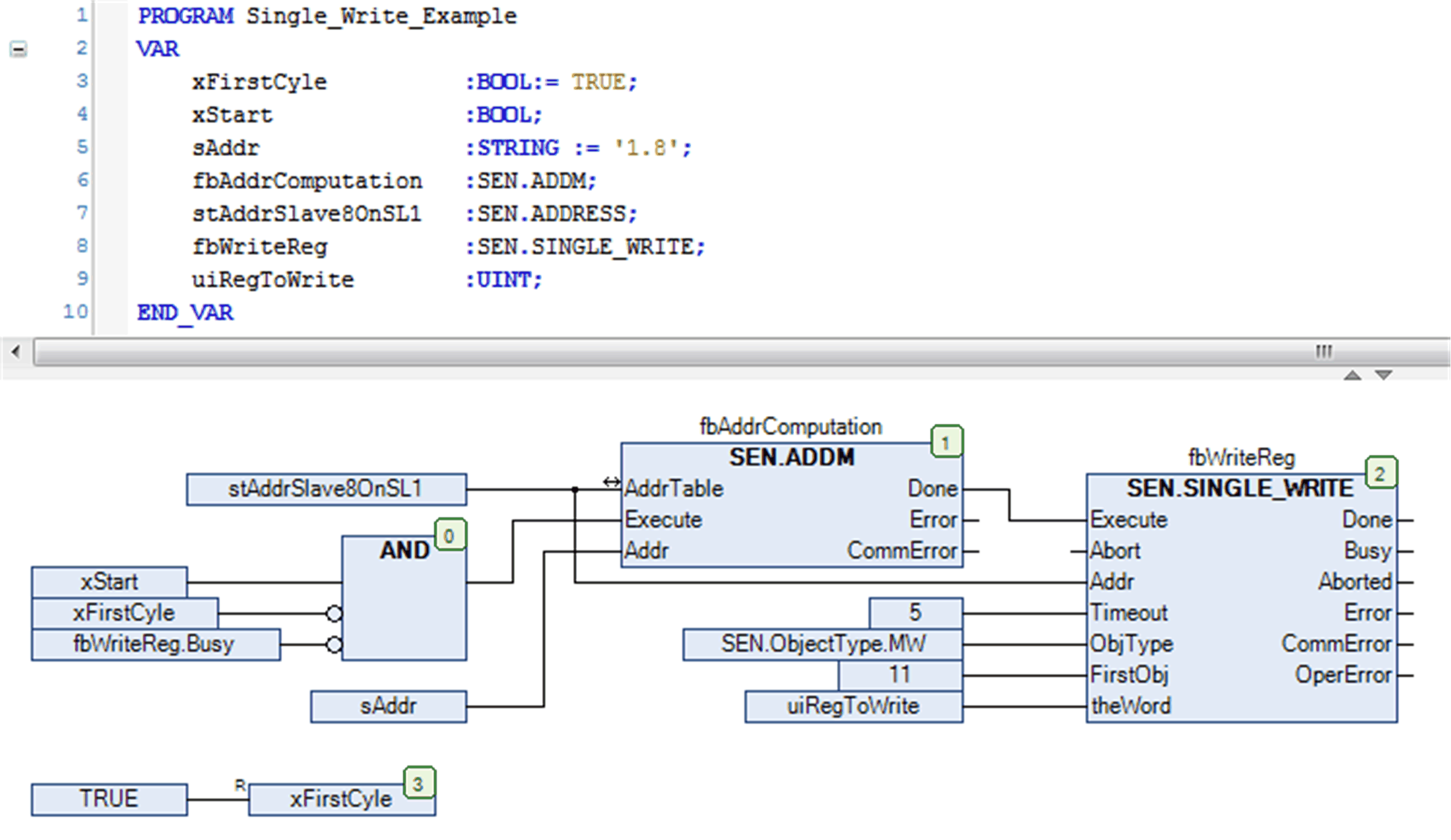

Dieses Beispiel zeigt die Implementierung des Funktionsbausteins SINGLE_WRITE in Verbindung mit dem Funktionsbaustein ADDM zum Schreiben eines einzelnen Registers an Adresse 11 eines Modbus-Slaves. Der Modbus-Slave wird mit Adresse 8 angegeben und muss über die serielle Leitungsschnittstelle 1 erreichbar sein. Voraussetzung ist die Konfiguration des Modbus Manager als Master unter der seriellen Leitungsschnittstelle 1.
