Das Interface Power Distribution Module (IPDM) TM5SPS3 besteht aus zwei dedizierten Stromkreisen:
o24-VDC-Hauptspannungsversorgung, die die Elektronik des Sercos III Bus Interface-Moduls versorgt und unabhängige Energie für den TM5-Leistungsbus erzeugt, der die Erweiterungsmodule versorgt.
o24-VDC-E/A-Leistungssegment, das Folgendes versorgt:
- die Erweiterungsmodule
- an Erweiterungsmodule angeschlossene Sensoren und Aktore
- an gemeinsame Verteilermodule (CDM, Common Distribution Modules) angeschlossene externe Geräte.
Die nachstehende Tabelle enthält die wichtigsten Kenndaten des TM5SPS3s Interface Power Distribution Module (IPDM):
|
Hauptmerkmale |
|
|---|---|
|
Im 24-VDC-E/A-Leistungssegment maximal bereitgestellter Strom |
10.000 mA |
|
Vom TM5-Leistungsbus erzeugt |
750 mA |
Die folgende Abbildung und Tabelle enthalten die Bestellreferenzen der Komponenten zur Erstellung einer TM5-Sercos III Bus Interface mit dem TM5SPS3 IPDM:
|
Nummer |
Bestellnummer |
Beschreibung |
Farbe |
|---|---|---|---|
|
1 |
TM5ACBN1 |
Busbasis für Sercos III-Busschnittstellen-Modul und Schnittstellen-Stromverteilermodul (IPDM) |
Weiß |
|
2 |
TM5NS31 |
Weiß |
|
|
3 |
TM5SPS3 |
Grau |
|
|
4 |
TM5ACTB12PS |
Klemmenleiste für PDM, IPDM und elektronisches Empfängermodul |
Grau |
HINWEIS: Weitere Informationen finden Sie unter TM5-Busbasen und -Klemmenleisten.

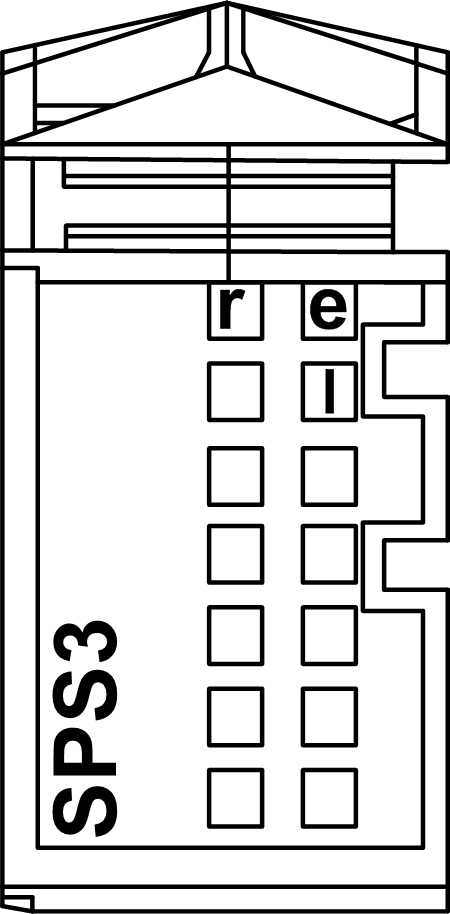

In der folgenden Tabelle werden die Status-LEDs am TM5SPS3 IPDM beschrieben:
|
LED |
Farbe |
Status |
Beschreibung |
|---|---|---|---|
|
r |
Grün |
Aus |
Spannungsversorgung nicht angeschlossen |
|
Einmaliges Blinken |
Reset-Zustand |
||
|
Blinkend |
TM5-Erweiterungsbus im Anlaufzustand |
||
|
Ein |
RUN-Zustand |
||
|
e |
Rot |
Aus |
OK oder Modul nicht angeschlossen |
|
Zweimaliges Blinken |
Zeigt einen der folgenden Zustände an: oVersorgung des 24-VDC-E/A-Leistungssegments über externe Spannungsversorgung(en) zu niedrig oVersorgung des TM5-Leistungsbusses über externe Spannungsversorgung(en) zu niedrig |
||
|
e+r |
Leuchten Rot / Einmaliges Blinken Grün |
Ungültige Firmware |
|
|
l |
Rot |
Aus |
Die Versorgung des TM5-Interface Power Distribution Module (IPDM) liegt innerhalb des zulässigen Bereichs.# |
|
Ein |
Die Versorgung des TM5-Interface Power Distribution Module (IPDM) ist unzureichend. |
||
