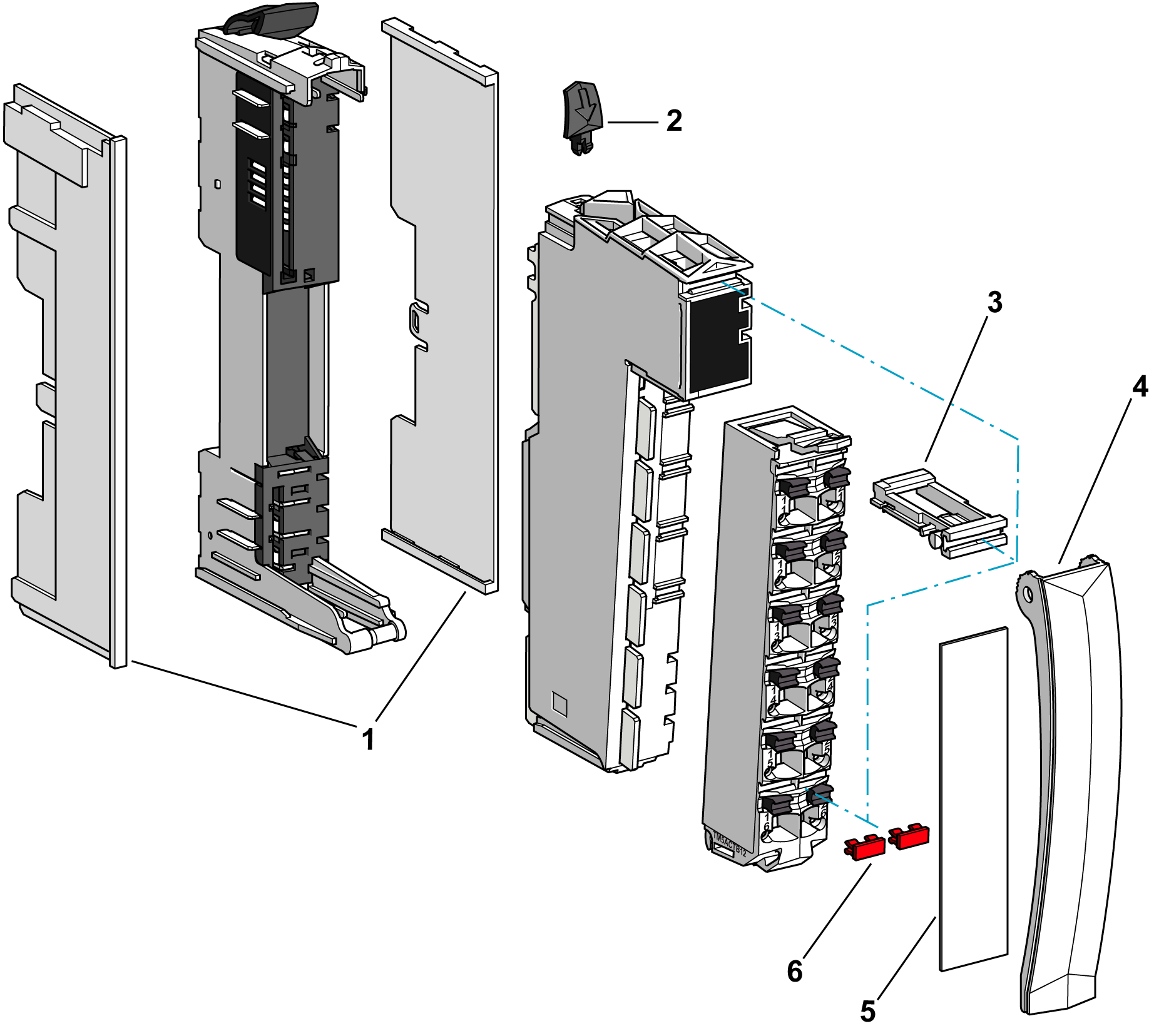

Das TM5-Zubehör beinhaltet Folgendes:
1 Linke und rechte Sicherungsbleche für Busbasis
2 Elektronikmodul Sicherungsklammer
3 Sicherungsklammer für Anschlussklemmen
4 Halter für Textabdeckung
5 Legendenstreifen
6 Etiketten

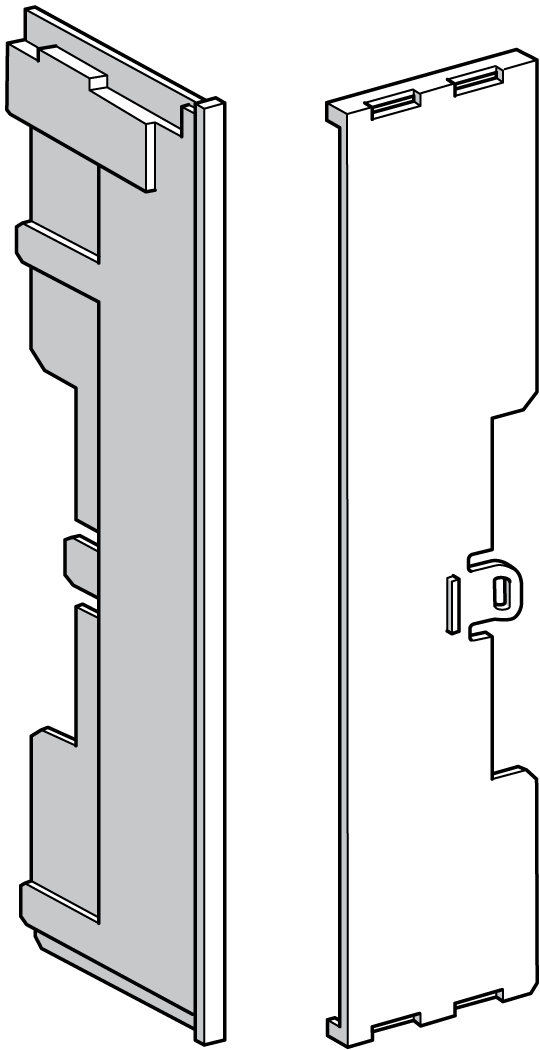

Das Sicherungsblech für die Busbasis schützt die freiliegenden TM5-Bus-Kontakte auf der rechten und/oder linken Seite der TM5-Systemkonfiguration.
|
Referenz |
Beschreibung |
|
|---|---|---|
|
TM5ACLPL10 |
10 linke Busbasis-Sicherungsbleche |
|
|
TM5ACLPR10 |
10 rechte Busbasis-Sicherungsbleche |
|
Die Sicherungsbleche für die Busbasis müssen verwendet werden, um eine Beschädigung der TM5-Installation durch elektrostatische Entladung zu verhindern.
|
HINWEIS |
|
ELEKTROSTATISCHE ENTLADUNG |
|
oBauen Sie das rechte Sicherungsblech für den Busgrundträger auf dem Scheibenelement einer Konfiguration rechts außen ein. oBauen Sie das linke Sicherungsblech für den Busgrundträger auf dem ersten Scheibenelement einer dezentralen Konfiguration ein. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |

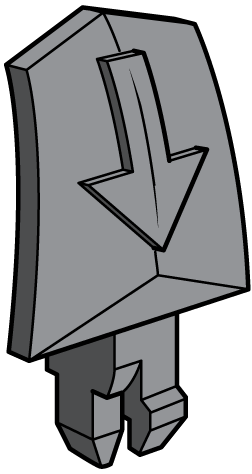

Sicherungsklammer für Elektronikmodul
Durch die Sicherungsklammer wird das Elektronikmodul an der Busbasis befestigt.
|
Referenz |
Beschreibung |
|---|---|
|
TM5ACADL100 |
Sicherungsklammer (x100)
|

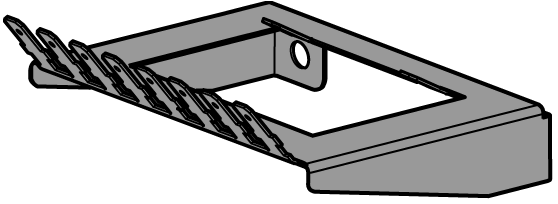

Sicherungsklammer für Anschlussklemmen
Mit der Sicherungsklammer für Anschlussklemmen wird die Klemmenleiste sicher am Elektronikmodul befestigt.
|
Referenz |
Beschreibung |
|---|---|
|
TM5ACTLC100 |
Sicherungsklammer für Anschlussklemmen (x100)
|
Etiketten und Etikettierungswerkzeug
Die Etiketten werden für Folgendes verwendet:

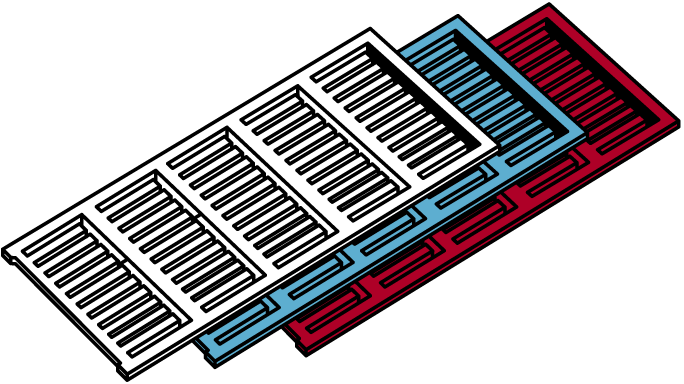

Die folgende Tabelle enthält die Bestellreferenzen der drei farbigen Etiketten:
|
Referenz |
Beschreibung |
|
|---|---|---|
|
TM5ACLITW1 |
Weiße Etiketten, für 16 Module |
|
|
TM5ACLITR1 |
Rote Etiketten, für 16 Module |
|
|
TM5ACLITB1 |
Blaue Etiketten, für 16 Module |
|

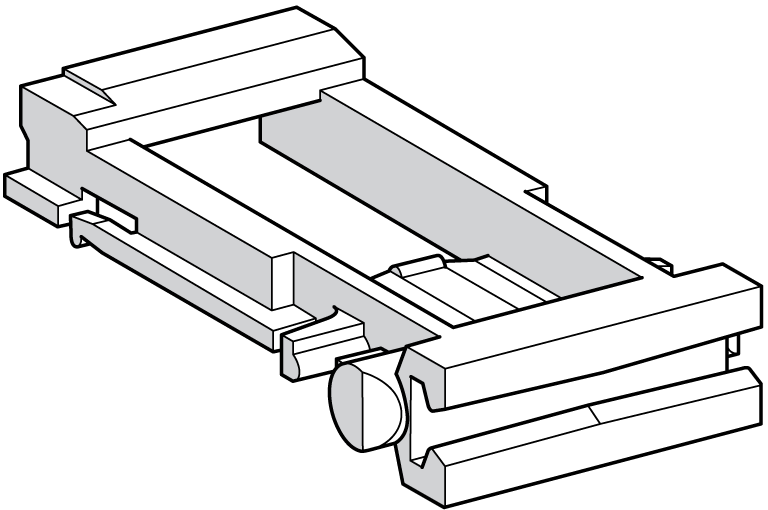

Das folgende Etikettierungswerkzeug wird zum Anbringen der Etiketten und für das Codierungssystem zwischen den Steckverbindungen und den elektronischen Modulen benötigt:
|
Referenz |
Beschreibung |
|---|---|
|
TM5ACLT1 |
Etikettierungswerkzeug für Etiketten
1 Schneide für doppelte Breite 2 Schneide für normale Breite |

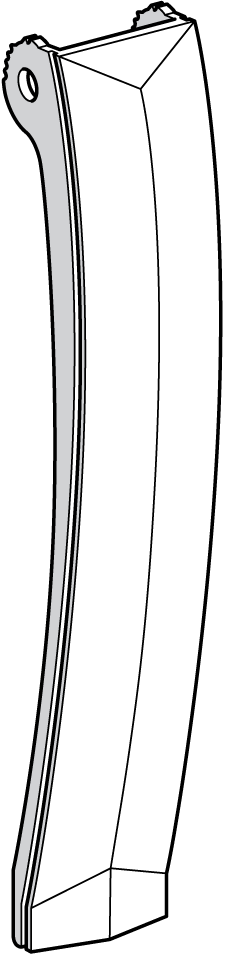

Neben den Etiketten ermöglicht der Abdeckungshalter eine Textbeschriftung. Der Abdeckungshalter für Text wird an der Sicherungsklammer der Anschlussklemmen befestigt.
|
Referenz |
Beschreibung |
|
|---|---|---|
|
TM5ACTCH100 |
Abdeckungshalter für Text (x100) |
|
|
TM5ACTLS100 |
Legendenstreifen für den Abdeckungshalter (x100) |
|
Das TM5-Erweiterungsbuskabel wird zwischen Sender- und Empfängermodulen für den TM5-Datenbus verwendet.
|
Referenz |
Beschreibung |
|---|---|
|
TCSXCNNXNX100 |
Expansion bus-Kabel 100 m (328 ft)
|
Informationen zu den Anschlüssen finden Sie unter Modicon TM5 Sender- und Empfängermodule Hardwarehandbuch.
Die TM2XMTGB-Erdungsplatte ist ein Zubehör, das bei der Installation des s in der TM5-ErdungsphaseTM5-System verwendet wird.
|
Bestellnummer |
Beschreibung |
|---|---|
|
TM2XMTGB |
Erdungsplatte
|
|
|
|
VERSEHENTLICHE TRENNUNG VON DER SCHUTZERDE (PE) |
|
oVerwenden Sie die Erdungsplatte TM2XMTGB nicht zur Bereitstellung einer Schutzerde (PE). oVerwenden Sie die TM2XMTGB-Erdungsplatte nur zur Bereitstellung einer Funktionserde (FE). |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
