Dieser Abschnitt zeigt die richtigen Montagepositionen für das TM5-Sicherheitssystem.
Für dezentrale und verteilte Konfigurationen gelten dieselben Regeln.
Das TM5-Sicherheitssystem sollte nur wie in der Abbildung für die korrekte oder akzeptable Montageposition gezeigt positioniert werden.

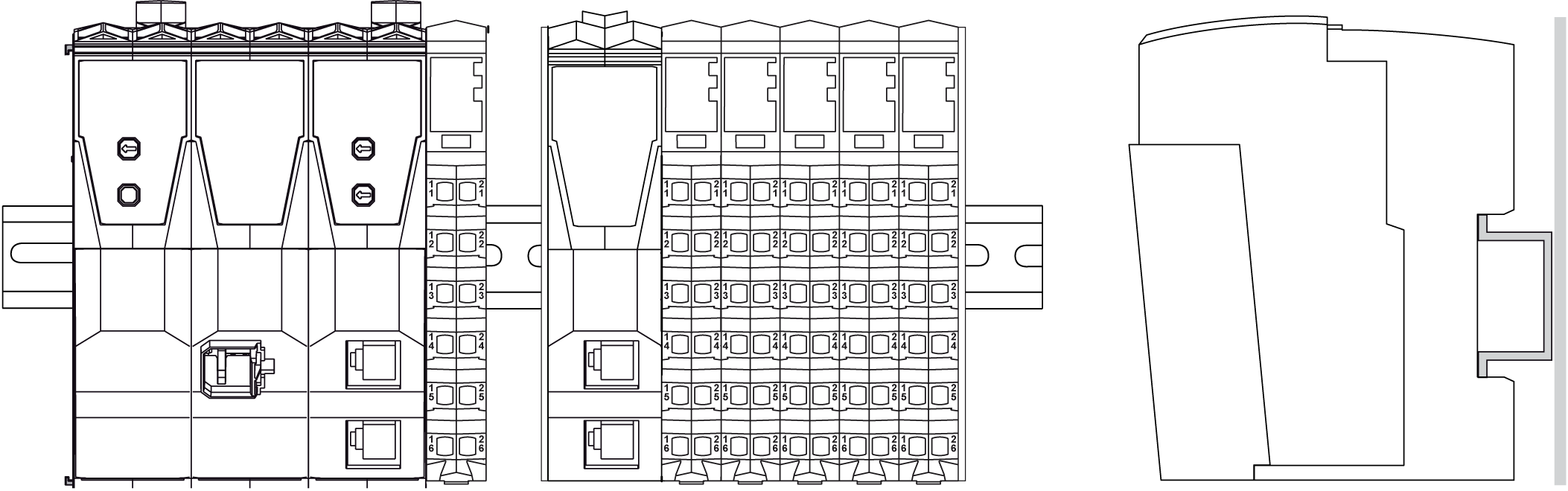

Das TM5-Sicherheitssystem muss wie in den folgenden Abbildungen gezeigt horizontal auf einer vertikalen Ebene montiert werden:
HINWEIS: Die Sicherheitssteuerung (Safety Controller) TM5CSLC100FS/TM5CSLC200FS kann nur über den Sercos III Bus Interface TM5NS31 mit den Sicherheitsmodulen verbunden werden. Es besteht keine elektrische Verbindung zwischen der Sicherheitssteuerungen und den Sicherheitsmodulen über die Busbasis.
HINWEIS: Lassen Sie ausreichend Abstand, um eine angemessene Belüftung und die Einhaltung einer Umgebungstemperatur gemäß der Beschreibung in den Umgebungskenndaten zu gewährleisten.
Wenn möglich, sollte das TM5-Sicherheitssystem nur in der horizontalen Montageposition positioniert werden. Diese Position bietet die bestmögliche Wärmeableitung für die Geräte.

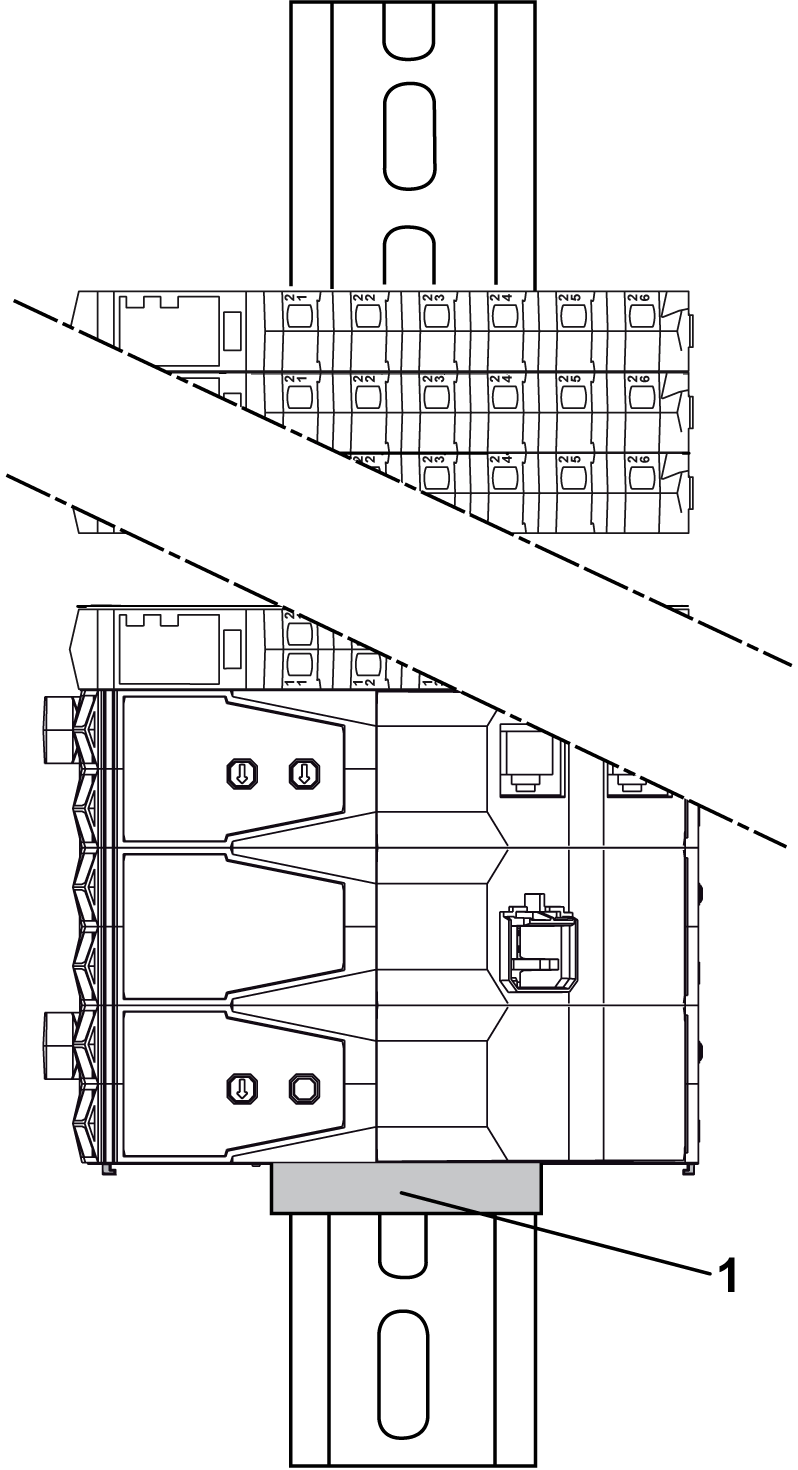

Der TM5-Sicherheitssystem kann aber auch wie unten gezeigt seitlich auf einer vertikalen Ebene montiert werden.
1 Endhalterung
|
HINWEIS |
|
GERÄT NICHT BETRIEBSBEREIT |
|
oBringen Sie die Erweiterungsmodule bie MOntge auf eienr vertikalen Ebene oben auf der Steuerung an. oSichern Sie das erste Element der TM5-Konfiguration (Steuerung, Empfänger und Slices) gegen versehentliches Abgleiten. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |
HINWEIS: Durch den Einsatz einer Endhalterung (z. B. Bestellreferenz AB1 AB8R35) lässt sich die Stabilität der Konfiguration erhöhen.
HINWEIS: Eine vertikale Montage bedingt eine Temperaturminderung für die TM5-Konfiguration. Siehe die spezifischen Kenndaten für Ihre Geräte.

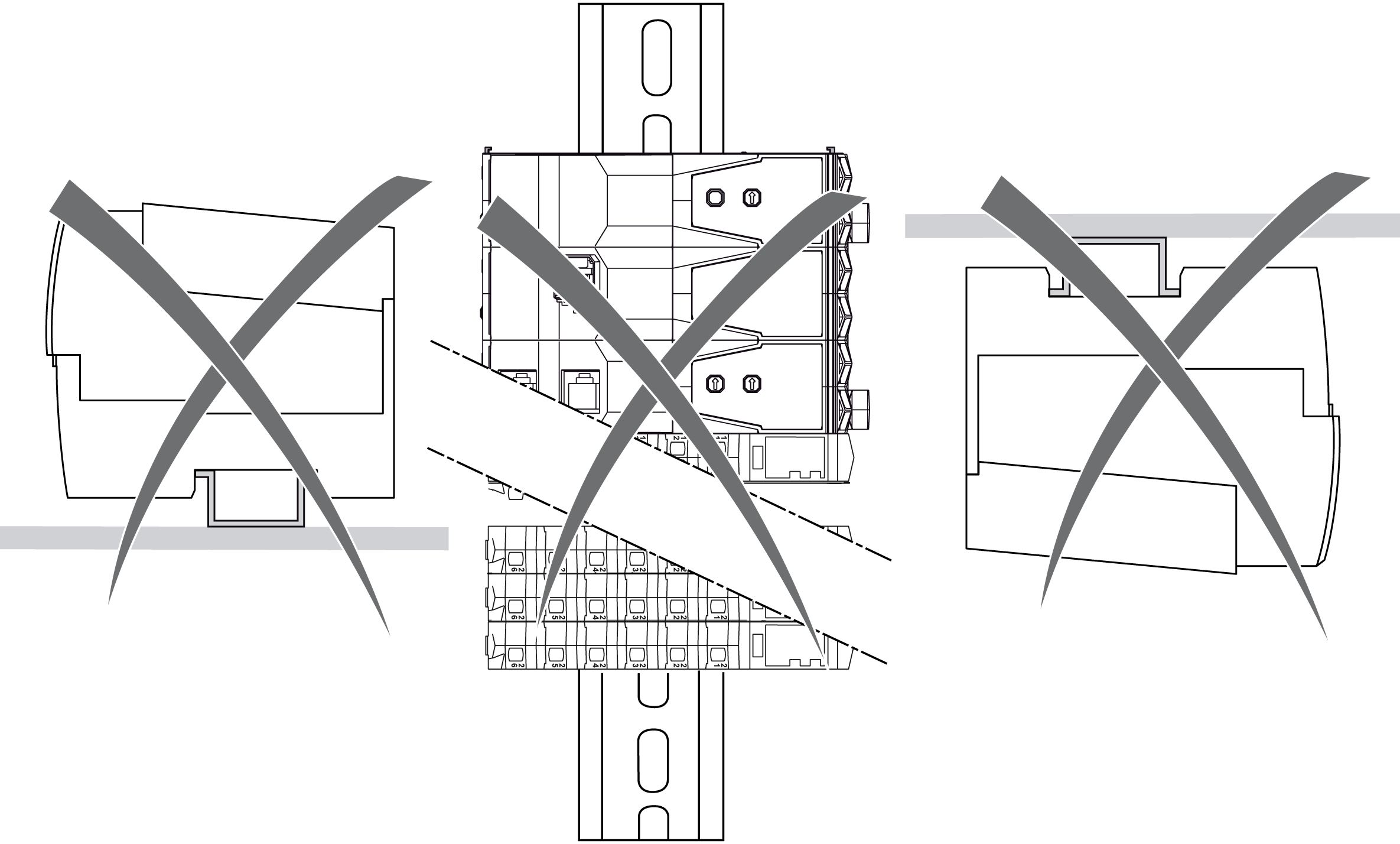

Die folgenden Abbildungen zeigen falsche Montagepositionen:
