Anschluss des Moduls TM2DDO16UK
Das TM2DDO16UK ist ein 16-Kanal-Transistorausgangsmodul.
Das Modul ist mit einem MIL-Steckverbinder für den Anschluss von Ausgängen ausgestattet.
Siehe Verdrahtungsvorschriften.

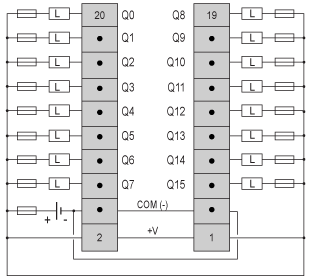

Das folgende Diagramm zeigt den Anschluss des Ausgangsmoduls und die Transistorausgangsverdrahtung.
oDie COM0(-) Klemmen sind intern zusammengeschaltet.
oDie +V Klemmen sind intern zusammengeschaltet.
oSchließen Sie eine Sicherung an, die für die Last geeignet ist (nicht mehr als 0,125 A an den Ausgängen und nicht mehr als 2 A an der Stromversorgung).
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Verbinden Sie keine Drähte mit ungenutzten Anschlüssen und/oder mit Anschlüssen, die als No Connection (N.C.) gekennzeichnet sind. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
