Anschluss des Moduls TM2DMM8DRT
Das TM2DMM8DRT ist ein E/A-Kombimodul mit 4 Eingangs- und 4 Ausgangskanälen.
Das Modul ist mit einer abnehmbaren Schraubklemmenleiste zum Anschluss von Eingängen, Ausgängen und der Stromversorgung ausgestattet.
Siehe Verdrahtungsregeln und -empfehlungen.

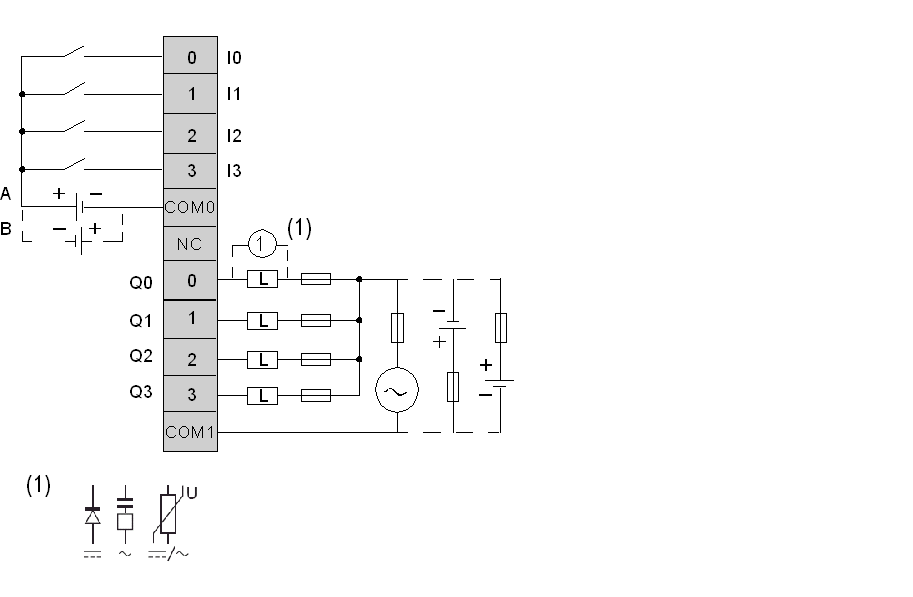

Das folgende Diagramm zeigt den Anschluss des Eingangsmoduls an die Sensoren (links) und den Anschluss der Ausgänge an die Relaisausgangsverdrahtung (rechts).
oDie COM0- und COM1-Klemmen sind nicht intern zusammengeschaltet.
oStromziehende (Senke) und stromliefernde (Quelle) Eingangsverdrahtung wird unterstützt.
oA ist die stromziehende Verdrahtung (Senke = positive Logik).
oB ist die stromliefernde Verdrahtung (Quelle = negative Logik).
oSchließen Sie eine Sicherung an, die für die Last geeignet ist (nicht mehr als 2 A an den Ausgängen und nicht mehr als 7 A an der Ausgangsstromversorgung).
o(1) ist der Schutz für induktive Last.
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Verbinden Sie keine Drähte mit ungenutzten Anschlüssen und/oder mit Anschlüssen, die als No Connection (N.C.) gekennzeichnet sind. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
