Anschluss des Moduls TM2DRA8RT
Das TM2DRA8RT ist 8-Kanal-Relaisausgangsmodul.
Das Modul ist mit einer abnehmbaren Schraubklemmenleiste für den Anschluss von Ausgängen ausgestattet.
Siehe Verdrahtungsvorschriften.

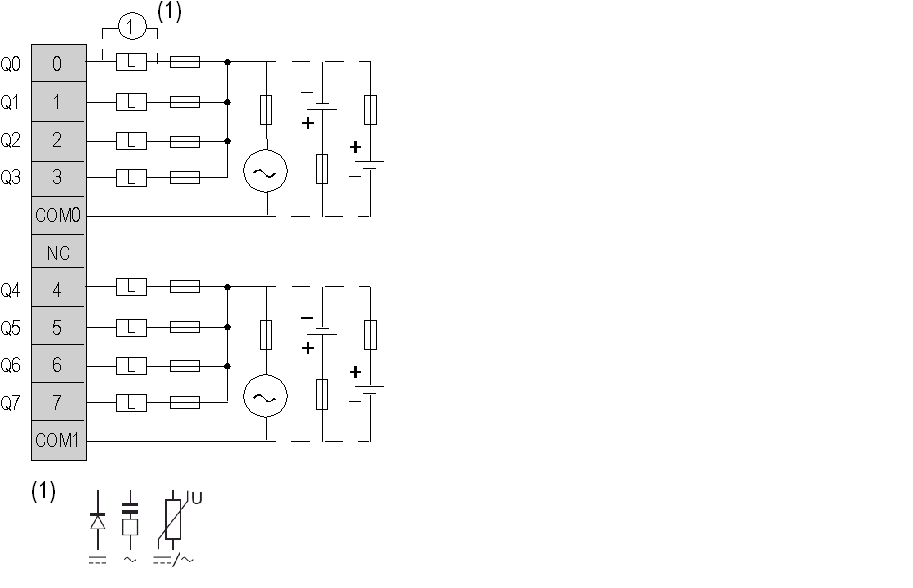

Das folgende Diagramm zeigt den Anschluss der Ausgänge und die Relaisausgangsverdrahtung.
oDie COM0- und COM1-Klemmen sind nicht intern zusammengeschaltet.
oSchließen Sie eine Sicherung an, die für die Last geeignet ist (nicht mehr als 7 A).
o(1) ist der Schutz für induktive Last.
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Verbinden Sie keine Drähte mit ungenutzten Anschlüssen und/oder mit Anschlüssen, die als No Connection (N.C.) gekennzeichnet sind. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
