TeSys-Modul:
o4 Kanäle, jeweils mit
o3 Strom aufnehmenden Eingängen
o2 Strom liefernden Transistorausgängen (Source)
oAbnehmbare Klemmenleiste für 24-VDC-Spannungsversorgung
Informationen zur Kompatibilität dieses Moduls finden Sie im EcoStruxure Machine Expert Kompatibilität und Migration - Benutzerhandbuch.
Architektur des TM3XTYS4-Systems
Das Modul TM3XTYS4 verbindet die Steuerung mit dem Parallelverdrahtungssystem von TeSys U bzw. TeSys D. Dieses Modul zur Parallelverdrahtung stellt für jeden Anlasser Status- und Befehlsinformationen bereit. Ein Modul TM3XTYS4 kann bis zu 4 Anlasser (Rück- oder Vorlauf) verwalten, ungeachtet dessen, ob es sich um die Baureihe TeSys D oder TeSys U handelt.
Das Modul TM3XTYS4 ist kompatibel mit:
oTeSys U-System
oTeSys D-System

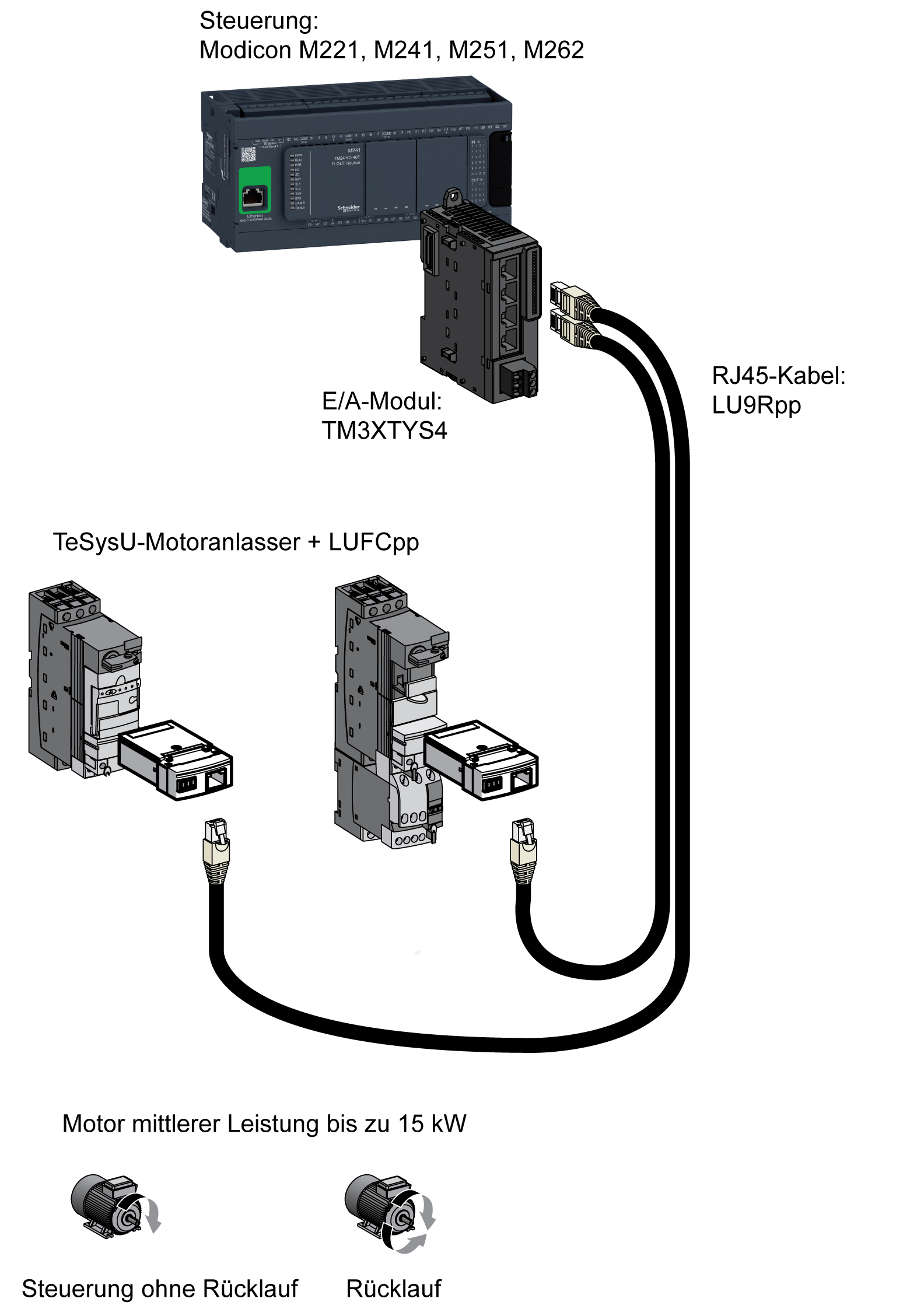

Beispiel für die Architektur eines TeSys U-Systems
Das TeSys-Modell U ist ein integriertes, modulares Power Management System für Motoranlasser. Das System stellt einen Überlastschutz sowie Steuerfunktionen für den Motoranlasser bereit.
Das komplette Parallelverdrahtungssystem TeSys Modell U umfasst folgende Komponenten:
oLeistungsbasis
oSchaltschütz
oThermischer Überlastschutz
oSteuereinheit für Steuerungen/Anlasser

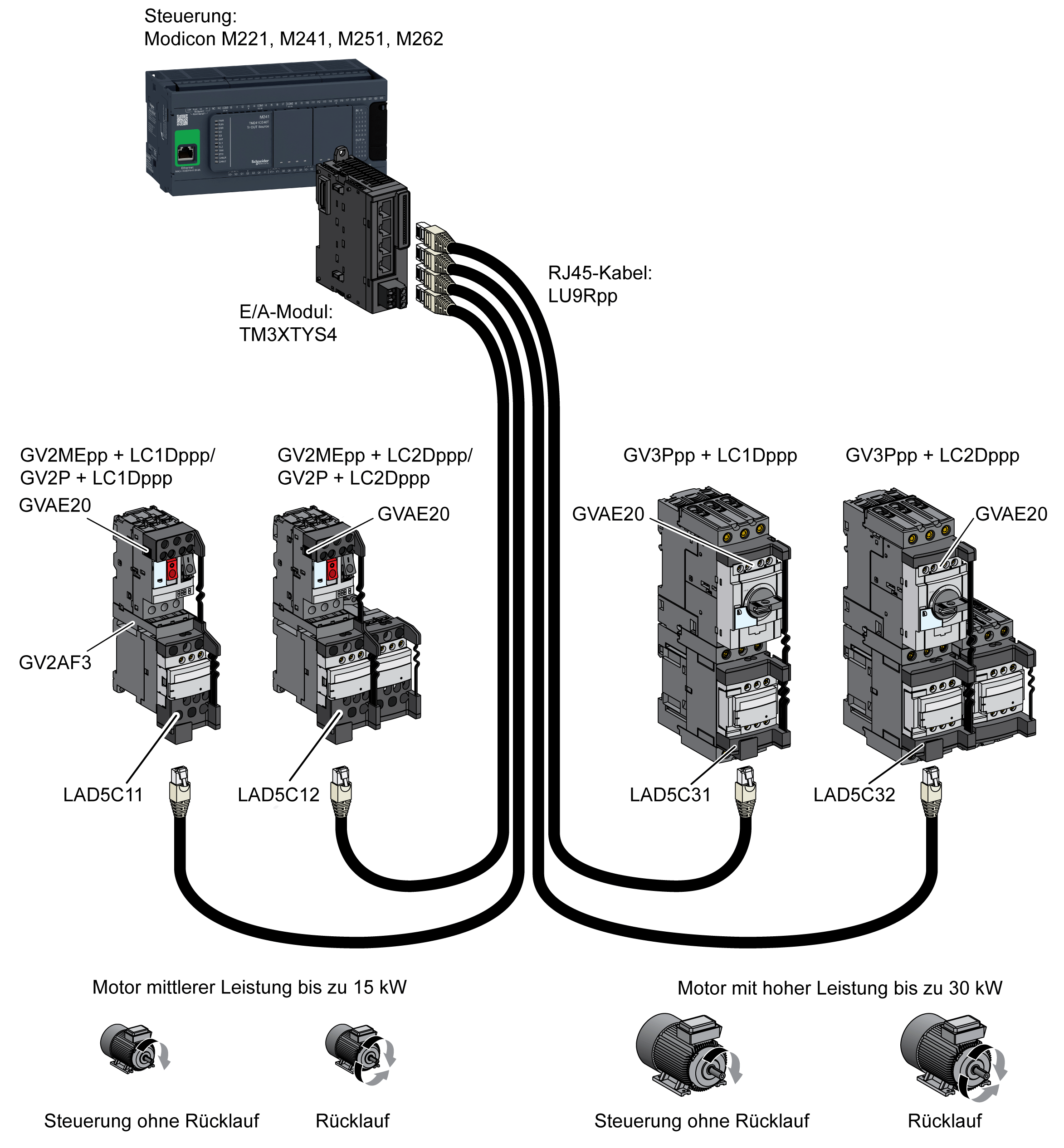

Beispiel für die Architektur eines TeSys D-Systems
Das TeSys-Modell D ist ein Schnittstellensystem zur Motorsteuerung für Motoranlasser. Das System stellt einen Überlastschutz sowie Steuerfunktionen für den Motoranlasser bereit.
Das komplette Parallelverdrahtungssystem TeSys Modell D umfasst folgende Komponenten:
oLeistungsbasis
oSchaltschütz
oThermischer Überlastschutz
oSteuereinheit für Steuerungen/Anlasser

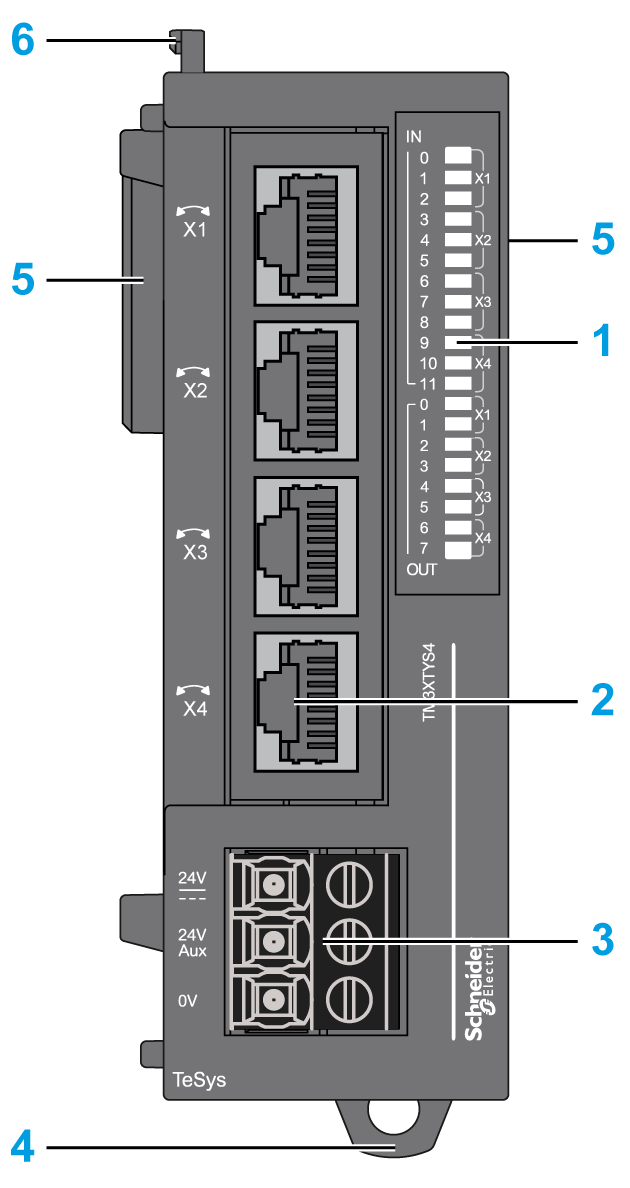

In der folgenden Abbildung werden die Hauptelemente des Moduls TM3XTYS4 dargestellt:
|
Bezeichnung |
Element |
Siehe |
|---|---|---|
|
1 |
LEDs für die Anzeige des E/A-Kanalstatus. |
– |
|
2 |
TeSys-RJ45-Anschlüsse. |
– |
|
3 |
Schraubklemmenleiste für die Spannungsversorgung. |
|
|
4 |
Halteclip für Tragschiene (DIN-Schiene) 35 mm (1.38 in.). |
|
|
5 |
Erweiterungsanschluss für TM3 E/A-Bus |
– |
|
6 |
Verriegelung zur Befestigung am vorangehenden Modul |
– |
|
Kenndaten |
Wert |
|
|---|---|---|
|
Eingang |
Eingang 1: Ready Eingang 2: Run Eingang 3: Trip |
|
|
Eingangstyp |
24 VDC Typ 1 (IEC/EN 61131-2) |
|
|
Logiktyp |
Sink (Strom ziehend) |
|
|
Ausgänge |
Ausgang 1: Steuerung Richtung 1 Ausgang 2: Steuerung Richtung 2 |
|
|
Ausgangstyp |
24 VDC / 0,3 A |
|
|
Logiktyp |
Source (Strom liefernd) |
|
|
Kabeltypen und -stärken |
||
|
Kabeltyp und -länge |
Typ |
Ethernet CAT 5E |
|
Länge |
Max. 5 m (16.4 ft) |
|
|
Gewicht |
115 g (4 oz) |
|

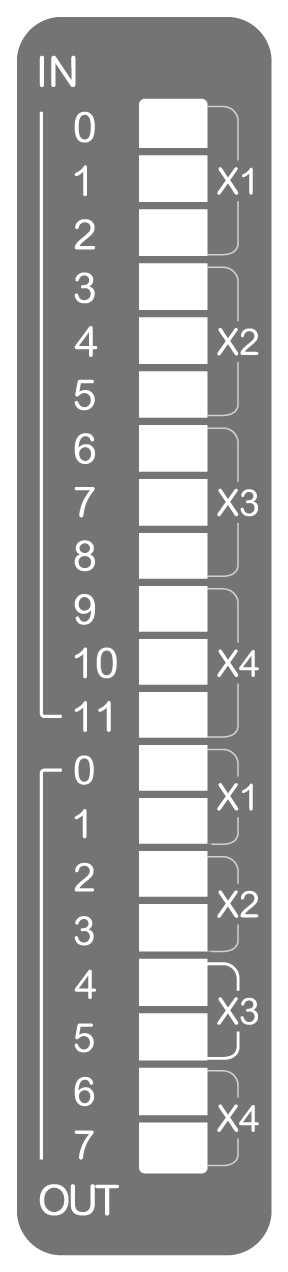

Die folgende Abbildung zeigt die Status-LEDs der Steuerungen:
In der folgenden Tabelle werden die Status-LEDs beschrieben:
|
LED |
Farbe |
Status |
Typ |
Beschreibung |
|---|---|---|---|---|
|
X1 (0 bis 2) |
Grün |
Ein |
Eingang |
Der Eingangskanal ist aktiviert. |
|
Aus |
Der Eingangskanal ist deaktiviert. |
|||
|
X2 (3 bis 5) |
Ein |
Der Eingangskanal ist aktiviert. |
||
|
Aus |
Der Eingangskanal ist deaktiviert. |
|||
|
X3 (6 bis 8) |
Ein |
Der Eingangskanal ist aktiviert. |
||
|
Aus |
Der Eingangskanal ist deaktiviert. |
|||
|
X4 (9 bis 11) |
Ein |
Der Eingangskanal ist aktiviert. |
||
|
Aus |
Der Eingangskanal ist deaktiviert. |
|||
|
X1 (0, 1) |
Ein |
Ausgang |
Der Ausgangskanal ist aktiviert. |
|
|
Aus |
Der Ausgangskanal ist deaktiviert. |
|||
|
X2 (2, 3) |
Ein |
Der Ausgangskanal ist aktiviert. |
||
|
Aus |
Der Ausgangskanal ist deaktiviert. |
|||
|
X3 (4, 5) |
Ein |
Der Ausgangskanal ist aktiviert. |
||
|
Aus |
Der Ausgangskanal ist deaktiviert. |
|||
|
X4 (6, 7) |
Ein |
Der Ausgangskanal ist aktiviert. |
||
|
Aus |
Der Ausgangskanal ist deaktiviert. |
