El servidor web del controlador contiene una ficha de diagnóstico.
En ella podrá acceder a las páginas de diagnóstico de Ethernet industrial:
oPágina de diagnóstico de Ethernet
oPágina de diagnóstico de EtherNet/IP

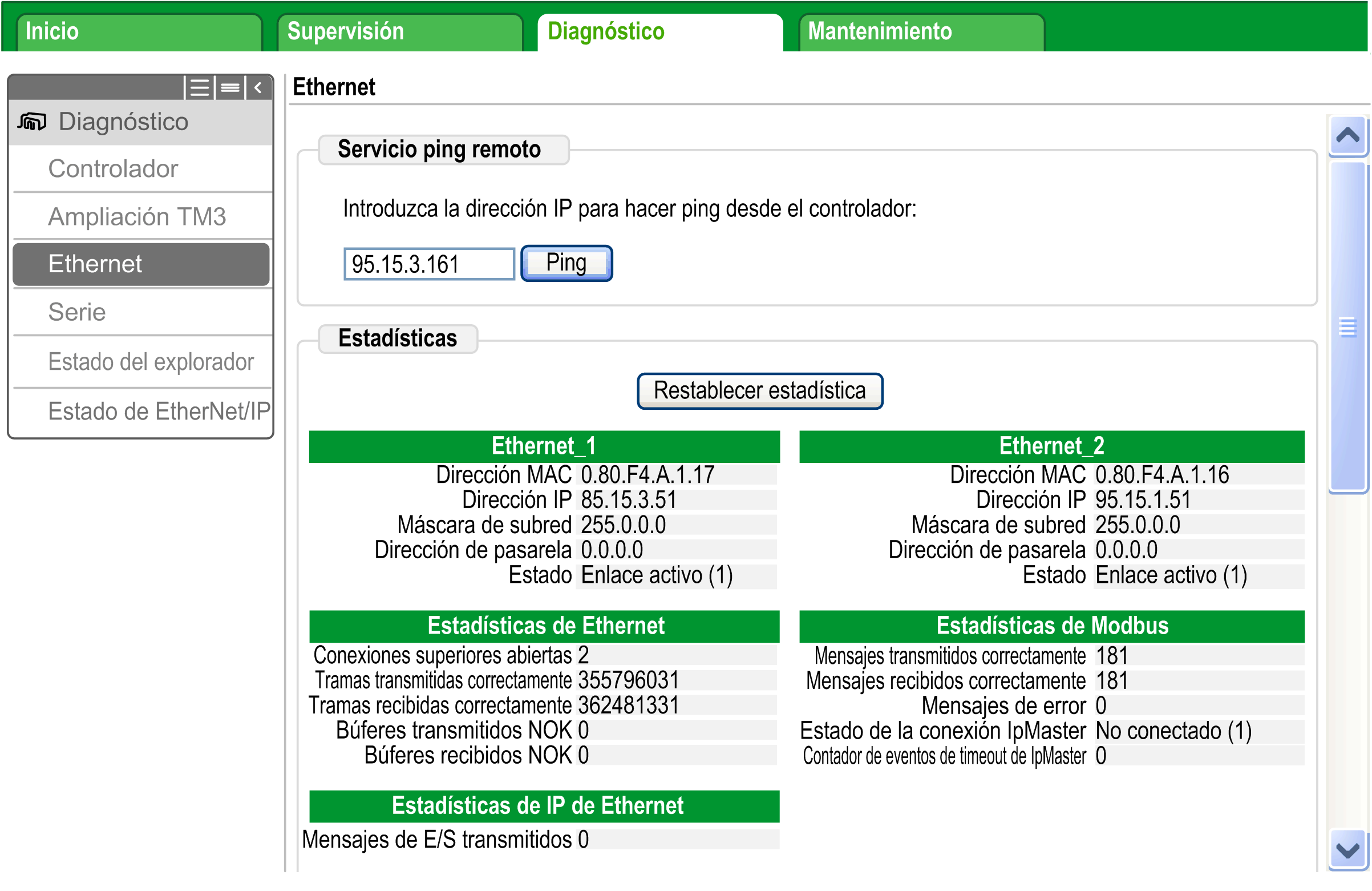

Haga clic en Ethernet para mostrar la información de Ethernet del controlador que le permitirá probar la comunicación con una dirección IP específica:
En la siguiente tabla se muestra el resultado de la prueba de ping en la página Ethernet.
|
Icono |
Significado |
|---|---|
|
La prueba de comunicación es correcta. |
|
El controlador no puede comunicarse con la dirección IP definida. |
Página de estado de EtherNet/IP
Haga clic en Estado de EtherNet/IP para mostrar el estado de EtherNet/IP Scanner (INACTIVO, DETENIDO u OPERATIVO) así como el bit de estado de hasta 16 dispositivos de destino EtherNet/IP:
257…272 corresponde al ID de la conexión.
En la siguiente tabla se muestra el estado de cada conexión que aparece en la página Estado de EtherNet/IP:
|
Icono |
Valor de bit de estado |
Significado |
Estado del explorador |
|---|---|---|---|
|
|
1 |
La comunicación se lleva a cabo a tiempo. |
DETENIDO u OPERATIVO. |
|
|
0 |
Se ha detectado un error, las comunicaciones se han cerrado. |
DETENIDO u OPERATIVO. |
|
|
– |
El ID no corresponde a una conexión configurada. |
DETENIDO u OPERATIVO. |
NOTA: Haga clic en cualquier icono para abrir el servidor web del dispositivo de red (si existe). Para acceder a este servidor web, el ordenador debe poder comunicarse con el dispositivo. Para obtener más información, consulte Enrutamiento del PC.
Si el estado de EtherNet/IP Scanner es INACTIVO, no se mostrará ningún icono y se mostrará en su lugar No scanned device reported.
