1

En Dispositivos, haga doble clic en Generic_Modbus_TCP_Slave.

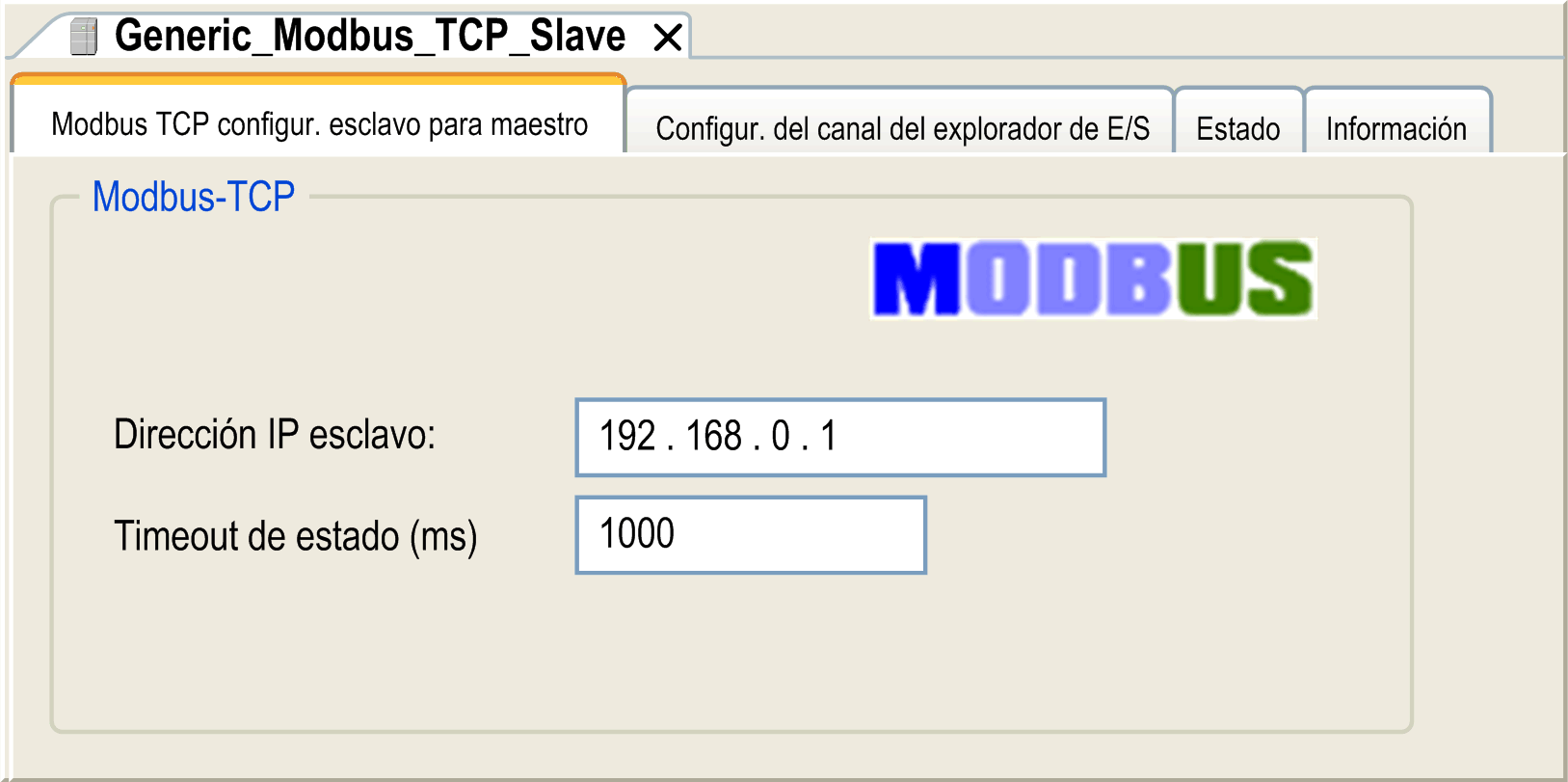

Resultado: Aparecerá la ventana de configuración.

2

Introduzca un valor de Dirección IP esclavo (predeterminado 192.168.0.1).

3

Introduzca un valor de Timeout de estado (ms) (predeterminado 1000).

Este representa el plazo (en ms) entre una solicitud del Modbus TCP IOScanner y una respuesta del esclavo. Cuando el timeout de estado caduca, los valores de bit de estado cambian a 0. Los valores de bit de estado pueden visualizarse en la ficha Asignación E/S de IOScanner.

1

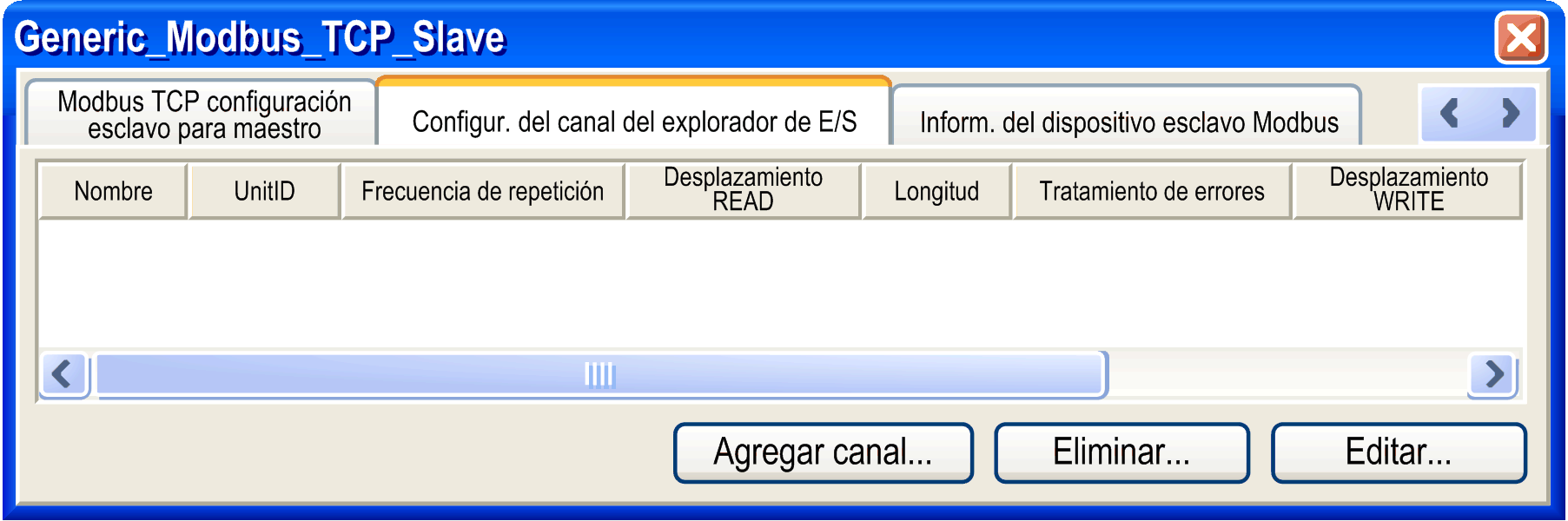

Haga clic en la ficha IO Scanner Channel Configuration:

2

Para eliminar un canal, selecciónelo y haga clic en Eliminar.

3

Para modificar los parámetros de un canal, selecciónelo y haga clic en Editar.

4

Para agregar un canal, haga clic en Agregar canal.

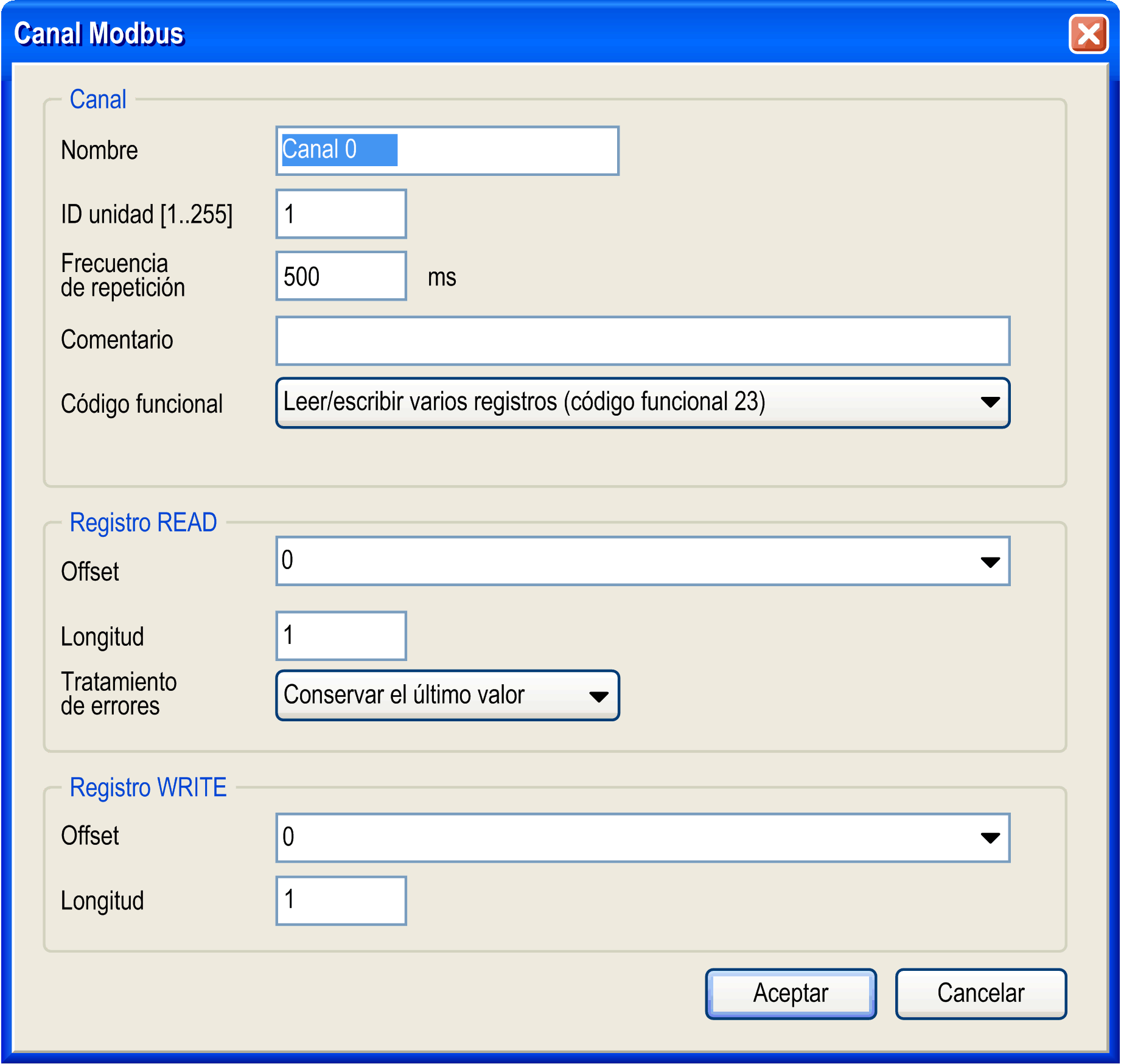

Se muestra este cuadro de diálogo:

5

En el área del Canal, puede definir:

oNombre: cadena opcional para dar nombre al canal

oID de unidad [1..255]: ID de unidad del dispositivo esclavo Modbus TCP (predeterminado 255). Ver nota.

oFrecuencia de repetición: intervalo de consulta de la petición Modbus (predeterminado 20 ms)

oComentario: campo opcional para describir el canal

oCódigo funcional: tipo de petición Modbus:

oLeer/escribir varios registros (código funcional 23)(predeterminada)

oLectura de registros de mantenimiento (código funcional 03)

oEscritura de registros múltiples (código funcional 16)

En el área del registro READ, puede definir:

oOffset: número de registro de inicio para leer de 0 a 65.535

oLongitud: número de los registros que se van a leer (según el código funcional).

oTratamiento de errores: define el valor de retorno en el caso de una interrupción de la comunicación:

oConservar el último valor (predeterminado) mantiene el último valor válido

oPoner a cero restablece todos los valores a 0

En el área del registro WRITE, puede definir:

oOffset: número de registro de inicio para escribir de 0 a 65.535

oLongitud: número de los registros que se van a escribir (según el código funcional).

6

Haga clic en Aceptar para validar la configuración del canal.

7

Repita los pasos del 4 al 6 para crear otros canales que definan la comunicación Modbus con el dispositivo. Para cada petición Modbus, debe crear un canal.
