ADVERTENCIA

INTERFERENCIA DE SEÑALES Y EQUIPOS

oRealice el cableado conforme a las medidas CEM descritas en el presente documento.

oAsegure el cumplimiento de las medidas CEM descritas en el presente documento.

oAsegúrese de que se cumplen todas las directrices CEM del país en el que se utiliza el producto, así como todas las directrices CEM vigentes en el lugar de instalación.

El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo.

ADVERTENCIA

INTERFERENCIAS ELECTROMAGNÉTICAS DE SEÑALES Y EQUIPOS

Asegure la ejecución correcta de las medidas CEM conforme a la norma IEC 61800-3 con el fin evitar un comportamiento no intencionado del equipo.

El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo.

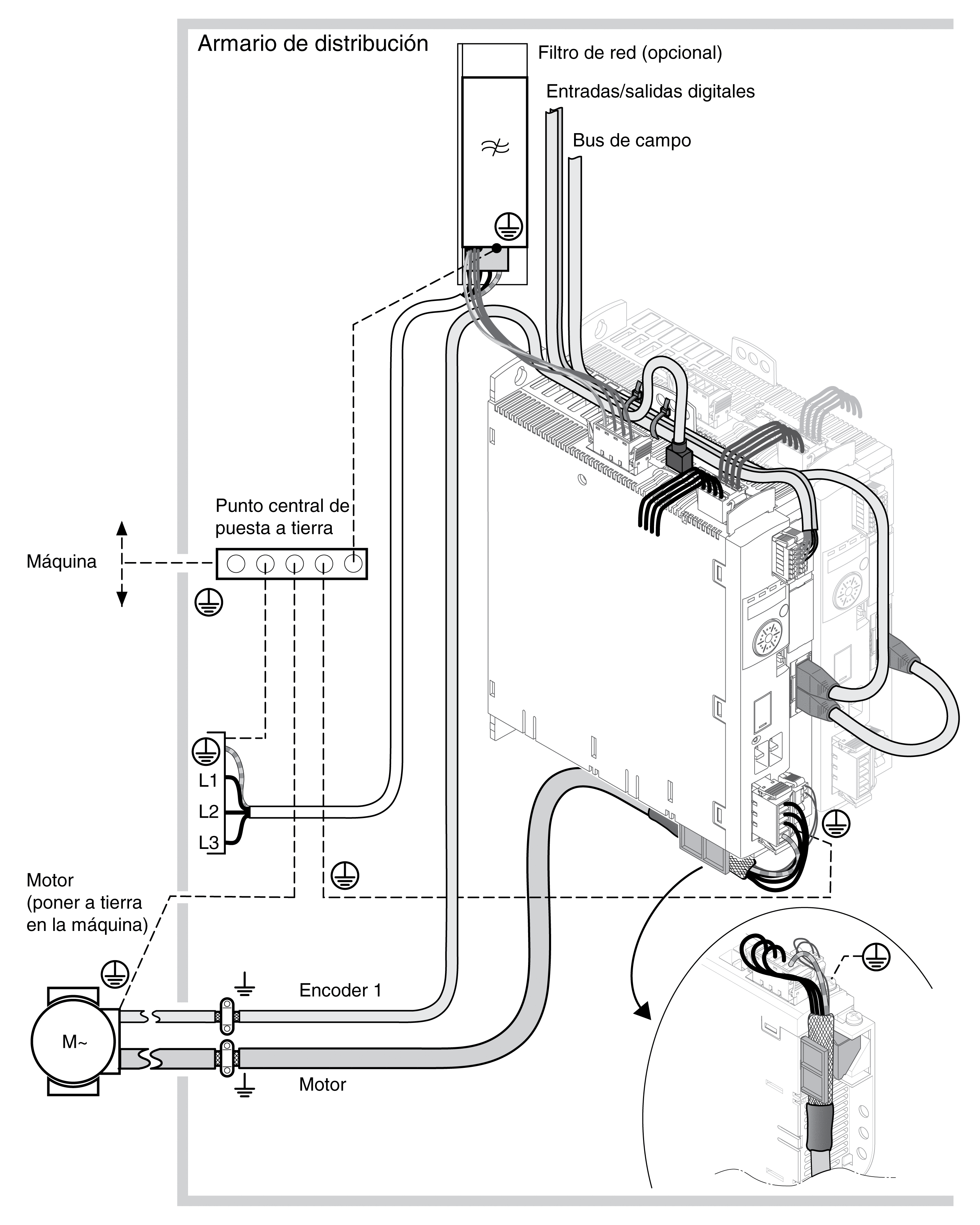

Utilizar placas de montaje con buena conductividad eléctrica, unir las piezas metálicas ampliamente y retirar la capa de pintura de las superficies de contacto.

Buena conductividad a través de contactos extensos

Poner a tierra el armario eléctrico, la puerta del armario eléctrico y la placa de montaje a través de bandas o de cables de puesta a tierra. Sección mínima del conductor de 10 mm² (AWG 6).

Reducir la emisión.

Complementar los dispositivos de conmutación, como contactores de potencia, relés o válvulas magnéticas, con combinaciones antiparasitarias o elementos antichispas (por ejemplo, diodos, varistores, módulos RC).

Reducir el acoplamiento de interferencias mutas.

Montar por separado los componentes de potencia y los componentes de control.

Reducir el acoplamiento de interferencias mutas.

Conectar las pantallas del cable amplias y utilizar abrazaderas de cables y bandas de puesta a tierra.

Reducir la emisión.

Conectar el blindaje de todos los cables apantallados en la salida del armario de distribución por medio de abrazaderas de cables ampliamente con placas de montaje.

Reducir la emisión.

Conectar a tierra ampliamente las pantallas de cables de señal digitales a ambos lados o a través de una carcasa de conector conductora.

Reducir los efectos de las perturbaciones en conductos de señales, reducir las emisiones.

Poner a tierra la pantalla de las líneas analógicas de señal directamente en el equipo (entrada de señal) y aislar la pantalla en el otro extremo del cable o ponerla a tierra a través de un condensador, por ejemplo, 10 nF.

Reducir los bucles de tierra debidos a perturbaciones de baja frecuencia.

Utilizar exclusivamente cables de motor apantallados con pantalla de cobre y un solapamiento mínimo del 85%; poner a tierra la pantalla ampliamente en ambos lados.

Hacer derivar las corrientes parásitas, reducir las emisiones.

No encamine cables de bus de campo y cables de señal en un solo conducto para cables junto con líneas con tensiones de CC y CA de más de 60 V. (Pueden pasar cables de bus de campo, líneas de señal y líneas analógicas por el mismo conducto)

Tendido en canales de cableado separados con una distancia mínima de 20 cm (7,87 in).

Reducir el acoplamiento de interferencias mutas.

Mantener el cable lo más corto posible. No incorporar bucles de cable innecesarios, cables de trazo corto desde el punto de puesta a tierra central en el armario de distribución hacia la conexión de puesta a tierra del exterior.

Disminuir los acoplamientos de interferencias capacitivos e inductivos.

Utilizar conductores de conexión equipotencial en caso de alimentación de tensión diferente, en equipos con instalación amplia y en caso de instalaciones que abarquen varios edificios.

Reducir la corriente en el blindaje del cable, reducir las emisiones.

Utilizar conductores de conexión equipotencial de hilos finos.

Derivación de corrientes parásitas de alta frecuencia.

Si el motor y la máquina no están unidos mediante una conexión conductora, por ejemplo, mediante una brida aislada o mediante una conexión que no sea amplia, el motor debe ponerse a tierra a través de una banda o de un cable de puerta a tierra. Sección mínima del conductor de 10 mm² (AWG 6).

Reducir las emisiones y aumentar la resistencia a interferencias

Utilizar un par trenzado para la alimentación CC.

Reducir los efectos de las perturbaciones en el cable de señales, reducir las emisiones.

Utilizar el producto en la red con punto neutro puesto a tierra.

Permitir que el filtro de red produzca efecto.

Descargador de sobretensión en caso de riesgo de sobretensión.

Disminuir el riesgo de daños producidos por sobretensiones.

No montar elementos de conmutación en el cable del motor ni en el cable del encoder.

Reducir el acoplamiento de interferencias.

Tender el cable del motor a una distancia mínima de 20 cm (7,87 in) con respecto al cable de señal o montar chapas apantalladas entre el cable del motor y el cable de señal.

Reducir el acoplamiento de interferencias mutas.

Si los conductos sin largos, colocar conductos equipotenciales.

Reducir la corriente en el blindaje del cable.

Tender el cable del motor y el cable del encoder sin puntos de separación.¹⁾

Reducir la radiación de interferencias.

(1) Cuando se tiene que separar un cable para su instalación, en el punto de separación se tendrán que unir los cables con conexiones apantalladas y carcasa metálica.

Utilizar inductancias de red

Reducir las oscilaciones armónicas, alargar la vida útil del producto.

Utilizar filtros de red externos

Mejorar los valores límite de CEM.

Montaje en un armario eléctrico cerrado con elevado blindaje

Mejorar los valores límite de CEM.
