La resistencia de la conexión a tierra entre el cable de puesta a tierra de S-Panel PC y la toma de tierra debe ser de 100 Ω o menos. Cuando utilice un cable de puesta a tierra largo, compruebe la resistencia y, si es necesario, sustituya el cable por uno más grueso y colóquelo en un conducto.
En la tabla siguiente se muestra la longitud máxima de los cables:
|
Sección del cable |
Longitud máxima de línea |
|---|---|
|
2,5 mm2 (AWG 14) |
30 m (98 ft) |
|
60 m (196 ft) con ida y vuelta |
Procedimiento de conexión a tierra
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
oUtilice únicamente las configuraciones de conexión a tierra aprobadas que se muestran a continuación. oCompruebe que la resistencia de la conexión a tierra sea de 100 Ω como máximo. oPruebe la calidad de la conexión a tierra antes de encender el dispositivo. El ruido excesivo de la línea de tierra puede interrumpir el funcionamiento de Magelis Industrial PC. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
La tierra del S-Panel PC tiene dos conexiones:
oTensión de alimentación de CC
oClavija de conexión a tierra

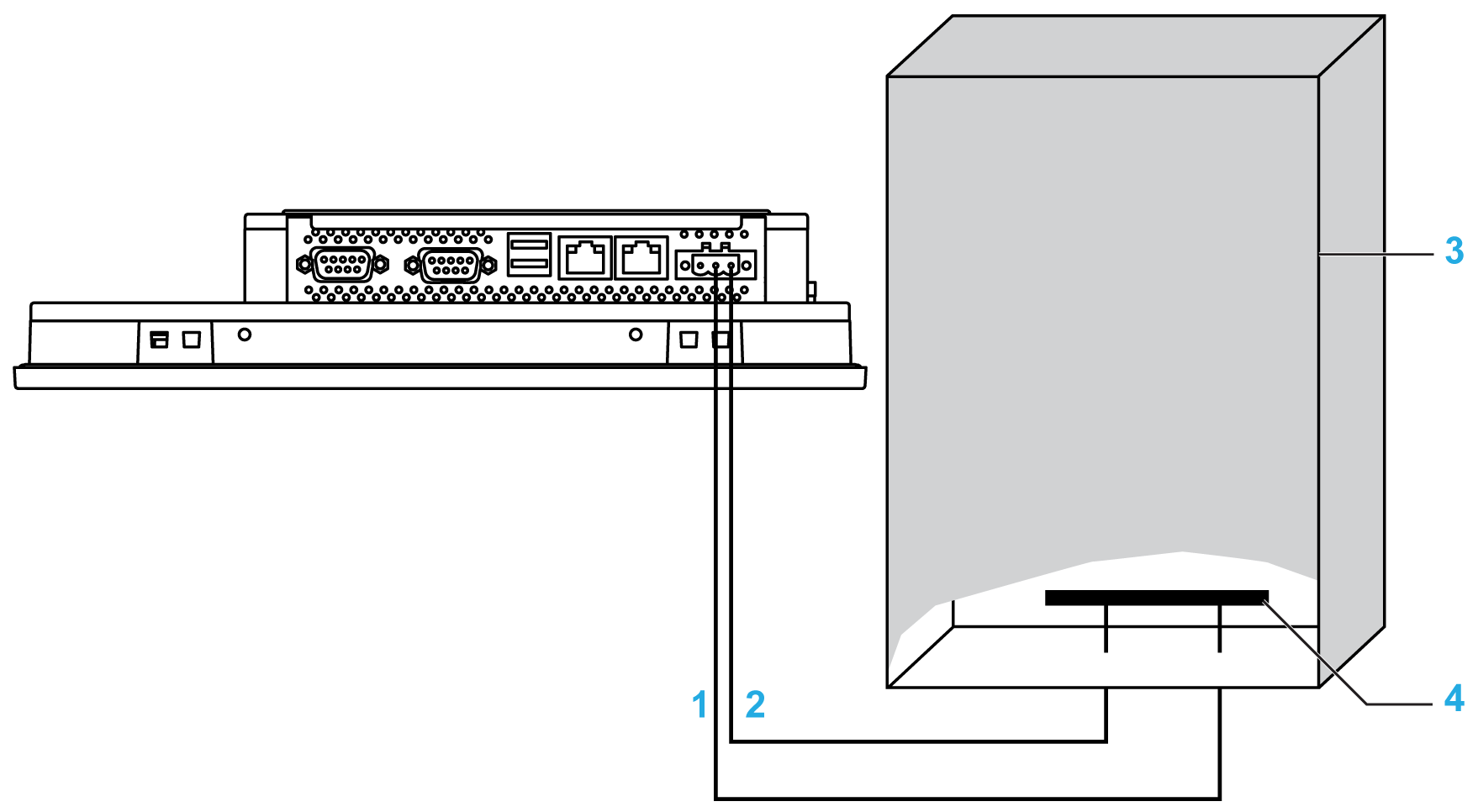

1 Tensión de alimentación
2 Clavija de conexión a tierra (clavija de conexión a tierra funcional)
3 Armario de conexiones
4 Tira de conexión a tierra
NOTA: Para CA, utilice el módulo de alimentación de CA.
|

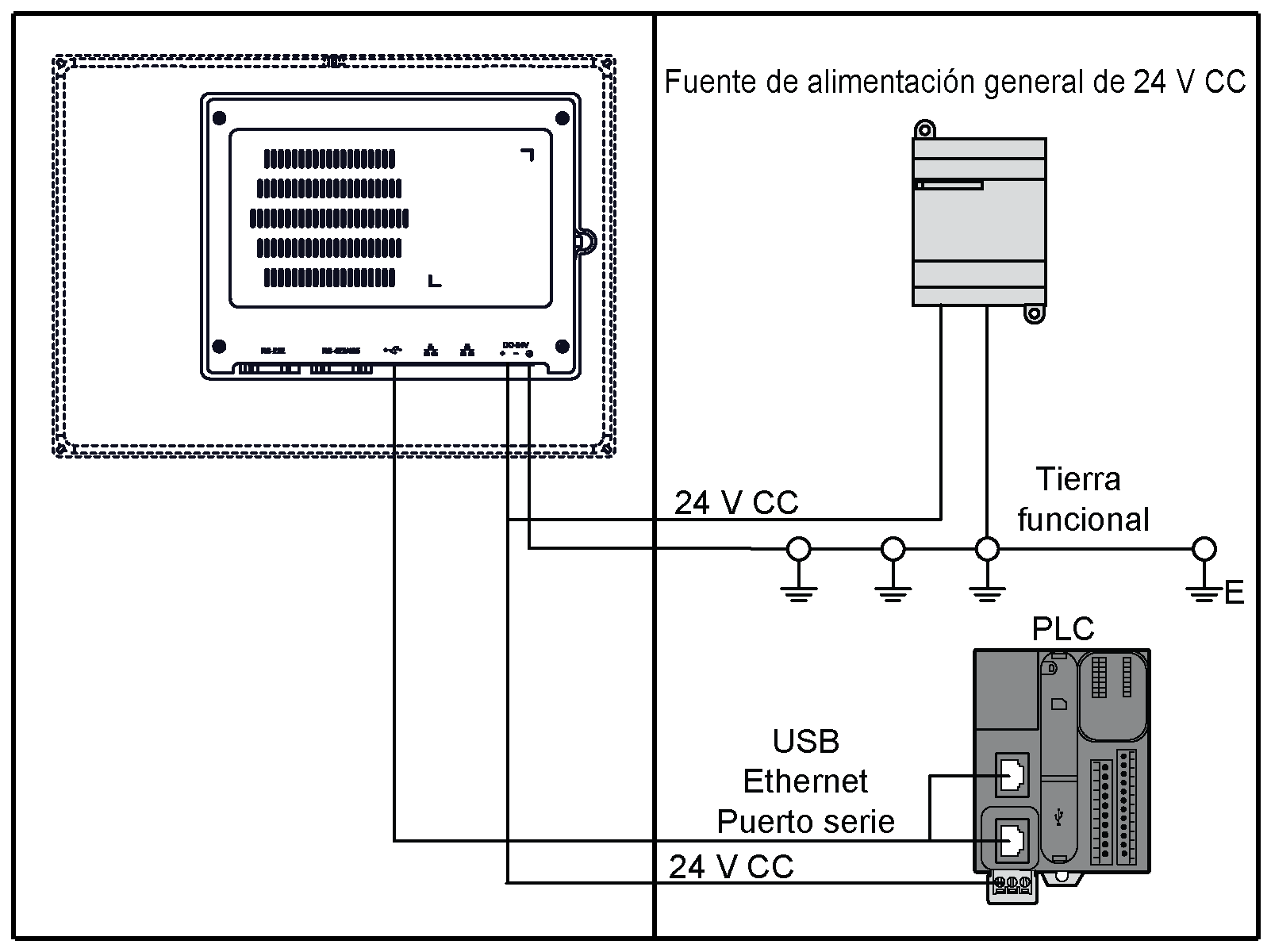

Paso |
Acción |
|---|---|
|
1 |
Asegúrese de que se haga todo lo siguiente con el cableado del sistema: oConecte el armario a tierra. oAsegúrese de que todos los armarios estén conectados a tierra conjuntamente. oConecte la toma a tierra de la fuente de alimentación al armario. oConecte la clavija de conexión a tierra del S-Panel PC al armario. oConecte la E/S al controlador si es necesario. oConecte la alimentación eléctrica al S-Panel PC. |
|
2 |
Compruebe que la resistencia de la toma de tierra sea de 100 Ω como máximo. |
|
3 |
Al conectar la línea SG a otro dispositivo, se debe comprobar que el diseño del sistema o de la conexión no produzca un bucle a tierra. NOTA: Los terminales SG y el tornillo de conexión a tierra se conectan internamente en el S-Panel PC. |
|
4 |
Utilice cables de 2,5 mm2 (AWG 14) para realizar la conexión a tierra. Cree el punto de conexión lo más cerca posible de la unidad S-Panel PC para mantener el cable lo más corto posible. |
Conexión a tierra de las líneas de señal de E/S
|
|
|
POSIBILIDAD DE EXPLOSIÓN EN UBICACIONES PELIGROSAS |
|
No use este producto en ubicaciones peligrosas. |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
La radiación electromagnética puede interferir en las comunicaciones de control del S-Panel PC.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
oSi tiene que cablear líneas de E/S cerca de líneas de alimentación o equipos de radio, utilice cables apantallados y conecte un extremo de la pantalla al tornillo de conexión a tierra de Magelis Industrial PC. oNo cablee líneas de E/S cerca de los cables de alimentación, dispositivos de radio u otros equipos que puedan causar interferencias electromagnéticas. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
