Diagrama funcional secuencial (SFC)
El cuadro de diálogo Configuración del proyecto > SFC permite definir la configuración predeterminada de los objetos SFC. Esta configuración se asigna automáticamente al nuevo objeto SFC en sus Propiedades.
NOTA: Use el botón Aplicar para todos a fin de aplicar las modificaciones realizadas en este cuadro de diálogo a los objetos SFC existentes. De esta forma, se selecciona la opción Utilizar los valores predeterminados en la ficha SFC de las Propiedades.
La configuración del diseño y la vista se especifica en el cuadro de diálogo Herramientas > Opciones > Editor SFC
Generación de código
|
Calcular sólo transiciones activas |
Cuando se activa la opción Calcular sólo transiciones activas, sólo se genera código para las transacciones activas. |
En la ficha Indicadores se enumeran los indicadores que son variables creadas de forma implícita para supervisar y controlar el procesamiento en un diagrama de SFC. En este cuadro de diálogo se ofrece una breve descripción. Para obtener información detallada sobre los indicadores, consulte la descripción de Variables implícitas - Indicadores SFC.
Puede activar la declaración automática (Declarar) y el uso (Utilizar) para cada variable de indicador seleccionando la casilla de verificación respectiva. Esta configuración se utiliza entonces como la configuración predeterminada para los nuevos objetos SFC.
NOTA: Una variable de indicador declarada automáticamente se puede ver en la parte de la declaración del editor SFC en modalidad online.

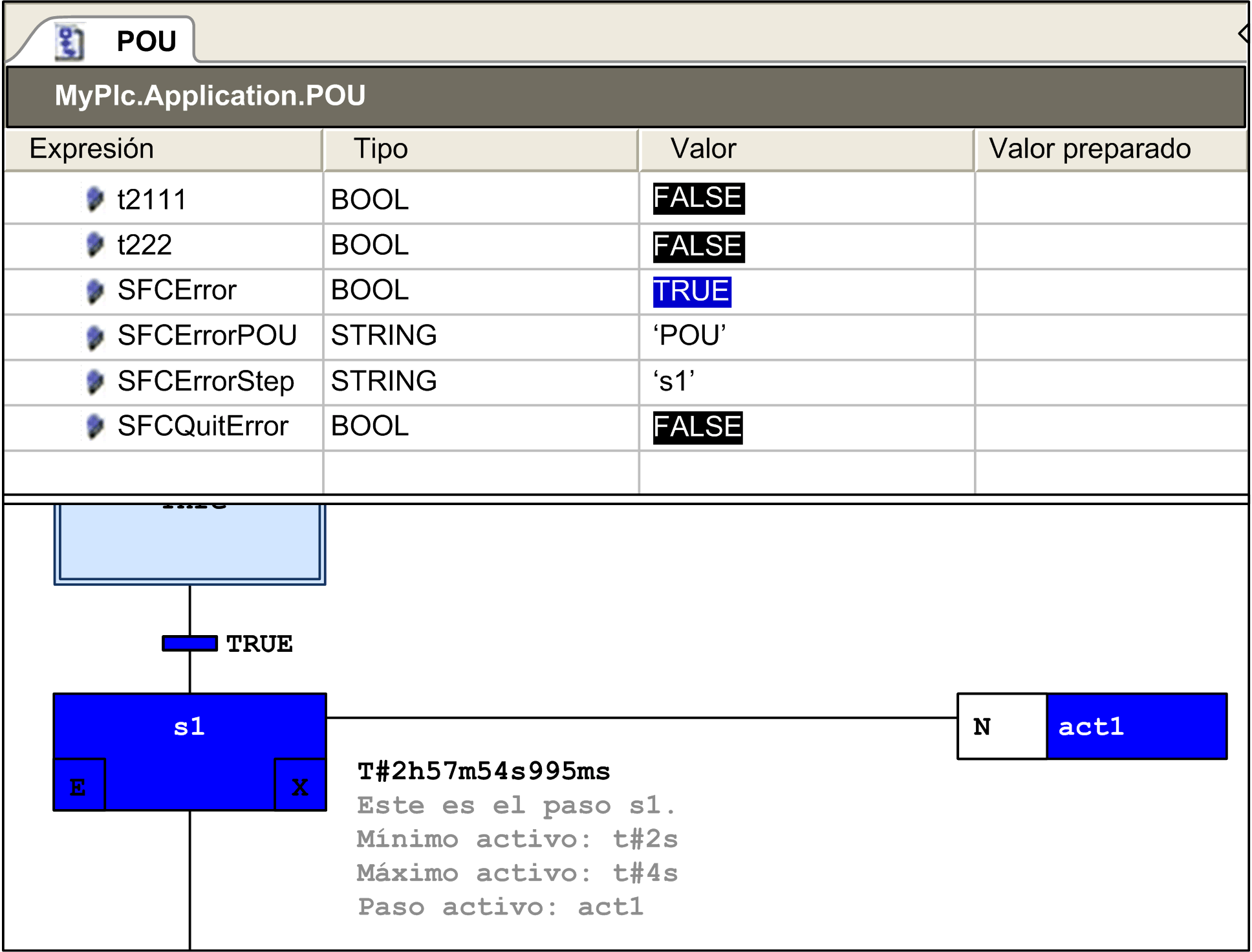

Ejemplo de indicador de error SFC en la modalidad online del editor
En el paso s1 del objeto SFC POU, el indicador SFCError ha registrado un tiempo de espera.
Marcas SCF en modalidad online:
