Descripción de los bloques de ampliación

Introducción

Existen dos tipos principales de bloques de ampliación de TM7:

oBloque de distribución de alimentación de TM7 (PDB)

oBloque de E/S TM7

Tanto los bloques de distribución de alimentación como los bloques de E/S de Sistema TM7 de TM7 utilizan dos buses de alimentación y un bus de datos para llevar a cabo sus funciones. Estos buses están organizados de la manera siguiente:

oBus TM7: este bus incluye un bus de datos y un bus de alimentación, que se conocen como:

oBus de alimentación :Sistema TM7 distribuye alimentación para suministrar a los componentes electrónicos de los bloques de E/S TM7. Este bus recibe alimentación del módulo transmisor TM5SBET7. Si fuera necesario, la alimentación del bus de alimentación de TM7 puede reforzarse agregando un TM7 PDB.

oBus de datos TM7: pasa datos entre el controlador y los bloques de ampliación de TM7.

oSegmento de alimentación de E/S de 24 V CC:Sistema TM7 distribuye alimentación a las entradas y salidas, así como a los actuadores y sensores conectados de los bloques de E/S Cada Sistema TM5/TM7 puede tener varios segmentos de alimentación de E/S de 24 V CC, dependiendo de determinadas consideraciones, como el consumo de alimentación y la separación de los tipos de E/S.

Información sobre pedidos

Cada referencia de bloque de E/S se distingue por el tipo y número de E/S, así como por su tamaño físico. Sistema TM7Los bloques de E/S se ofrecen en dos tamaños, designados como tamaño (1 o 2).

Los cables de TM7 se deben pedir por separado.

Características principales del bloque de E/S

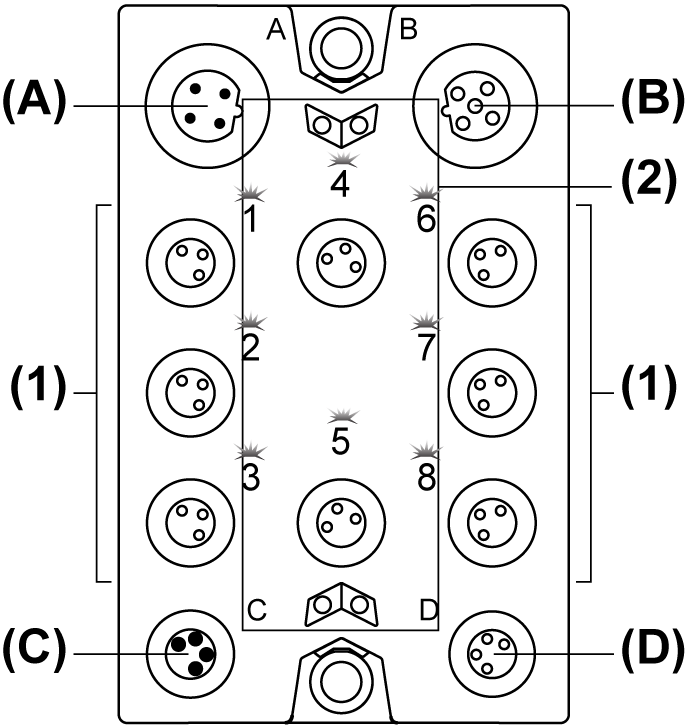

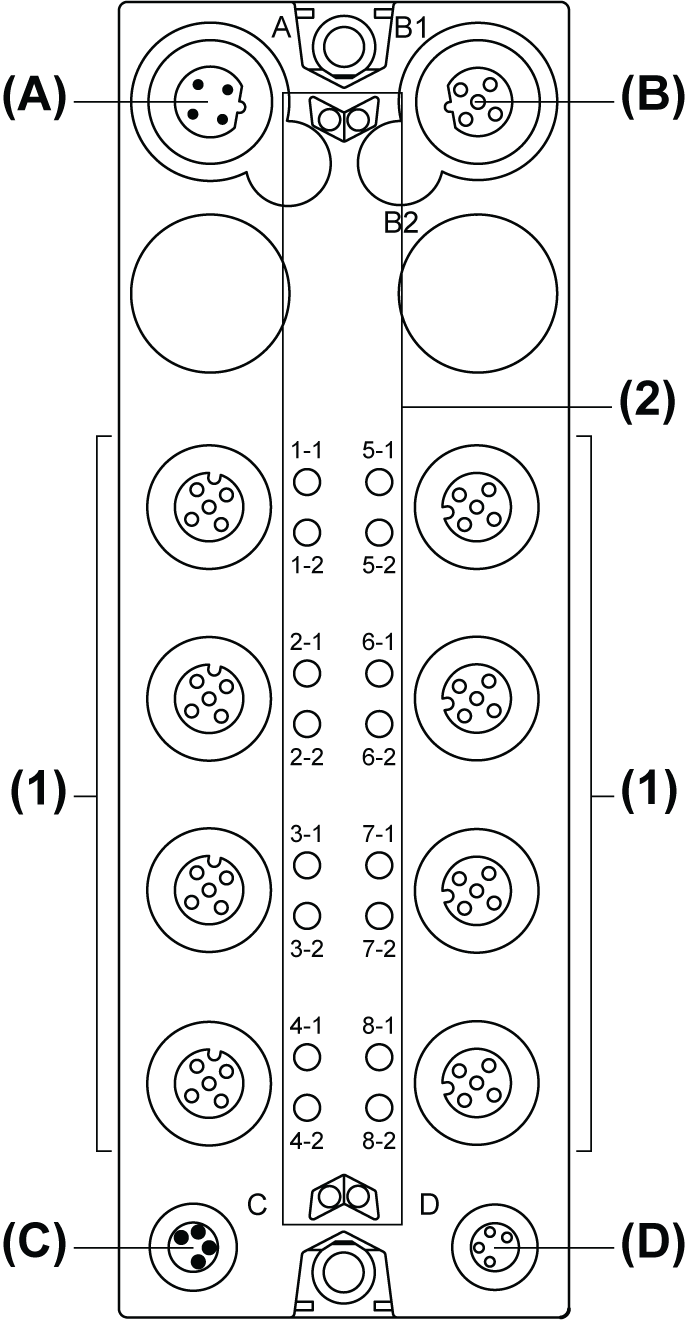

En la ilustración siguiente se indican las características principales de los bloques de E/S:

NOTA: Para obtener más información sobre los pins de salida de estos diversos conectores, consulte las Guías de hardware de Bloques de E/S analógicas TM7 y Bloques de E/S digitales TM7
